GB206
Avant de détailler la GeForce RTX 5060 utilisée pour ce test, quelques mots sur le GPU qui l'anime. Pour rappel, afin de vous aider à comprendre les termes utilisés au sein de ce paragraphe, nous avons dédié une page à la microarchitecture Blackwell au sein de ce dossier. Nvidia réutilise ici GB206, une puce de seulement 181 mm² déjà étrennée sur la RTX 5060 Ti. Traditionnellement, les verts affectent les puces finissant par 6 (plus ce chiffre est élevé, moins le GPU est complexe) aux séries 60. La déclinaison Ti utilise la version complète du GPU, alors qu'une version légèrement bridée se charge de la RTX 5060, avec les caractéristiques principales suivantes : 30 des 36 SM répartis au sein de 3 GPC sont activés, soit une baisse de 16,7 %. Les 2 partitions de 8 ROPs par GPC sont ici conservées, conduisant fort logiquement à 48 en tout. Le bus mémoire est composé de 4 contrôleurs 32-bit épaulés par un cache L2 de 32 Mo, ces éléments étant inchangés par rapport au modèle supérieur.
| GB206 | RTX 5060 Ti | RTX 5060 |
|---|---|---|
| GPC | 3 |
3 |
| SM | 36 | 30 |
| ALU FP32 | 4 608 | 3 840 |
| TMU | 144 | 120 |
| Tensor Cores | 144 | 120 |
| RT Cores | 36 | 30 |
| ROP | 48 | 48 |
| L2 (Mo) | 32 | 32 |
| Bus mémoire (bits) | 128 | 128 |
Pour le reste, on va retrouver les spécificités de la génération Blackwell, à savoir un bus PCIe Gen 5 (se limitant ici à 8 lignes), un décodeur vidéo de 6e génération et un encodeur de 9e Gen. Le moteur d'affichage reprend aussi les 4 flux vidéos des puces les plus huppées. Voilà pour cette présentation succincte, passons à présent à la carte reçue pour ce test.
MSI GeForce RTX 5060 Shadow 2X OC
Pas de modèle de référence pour cette RTX 5060, Nvidia ayant même décidé de ne pas organiser un programme de test pour cette référence, à priori peu désireux de la voir clouée au pilori du fait de ses 8 Go de VRAM, vu les retours sur la RTX 5060 Ti 8 Go. Rien n'oblige bien entendu une marque à fournir à la presse de quoi tester ses produits en amont de leur commercialisation, le message envoyé n'est par contre pas vraiment positif, surtout lorsque l'on autorise des previews sous contraintes en parrallèle... Quoi qu'il en soit, nous voici en possession de ladite référence issue des stocks d'une célèbre enseigne contre finance : elle a été achetée quoi 😅. Nous avons jeté notre dévolu sur un modèle d'entrée de gamme, ici la Shadow 2X de MSI qui se trouve aux environs de 320 € en France. D'un point de vue qualité perçue, on est sur de l'entrée de gamme, pas de doute là-dessus et rien à voir avec les deux autres cartes détaillés précédemment. Ces dernières devraient toutefois être notablement plus onéreuses. Mais revenons à notre ombre : elle dispose de 2 ventilateurs de type axial à 9 pales (attachées par groupe de 3 à leurs extrémités) et d'un diamètre de 9 cm, assurant le flux d'air en direction du radiateur.

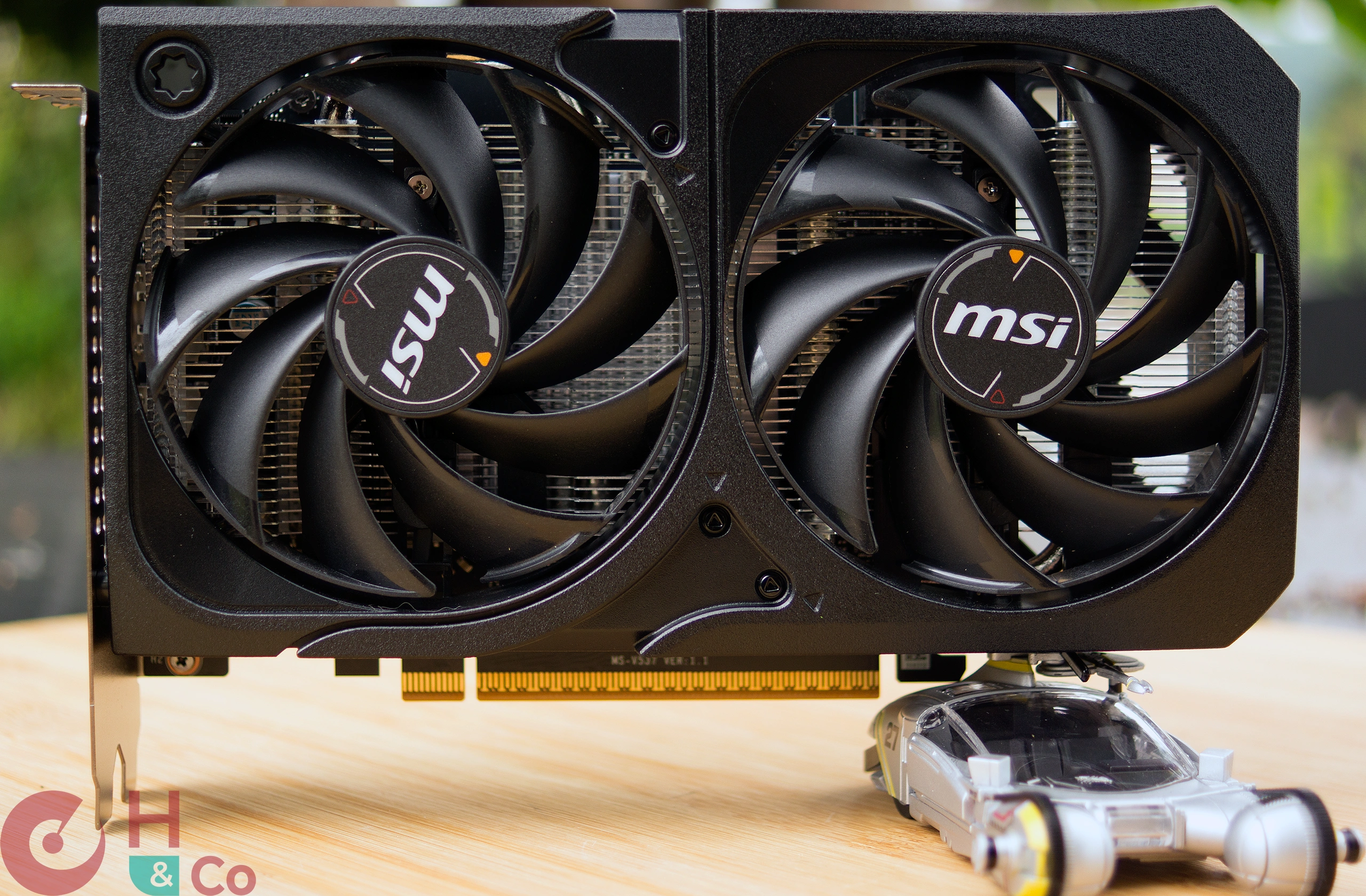

MSI RTX 5060 Shadow 2X : face avant
La face avant de la MSI RTX 5060 Shadow 2X
La face arrière est intégralement recouverte d'une plaque de finition en plastique dont une petite portion est ajourée. Et pour cause, la carte mesure 19,5 cm de long quand le PCB culmine à 14,4 cm. Une petite partie du flux d'air produit peut donc traverser le radiateur en aluminium. Ce dernier est parcouru par 2 caloducs en cuivre nickelé, permettant ainsi une meilleure dispersion de la chaleur au sein des ailettes. Sur la balance, la carte est un poids plume, avec une masse de 488 grammes. Pas de LED ou autre chichi ici, c'est sobre et conçu pour coûter le moins possible. Au moins la carte est très compacte.

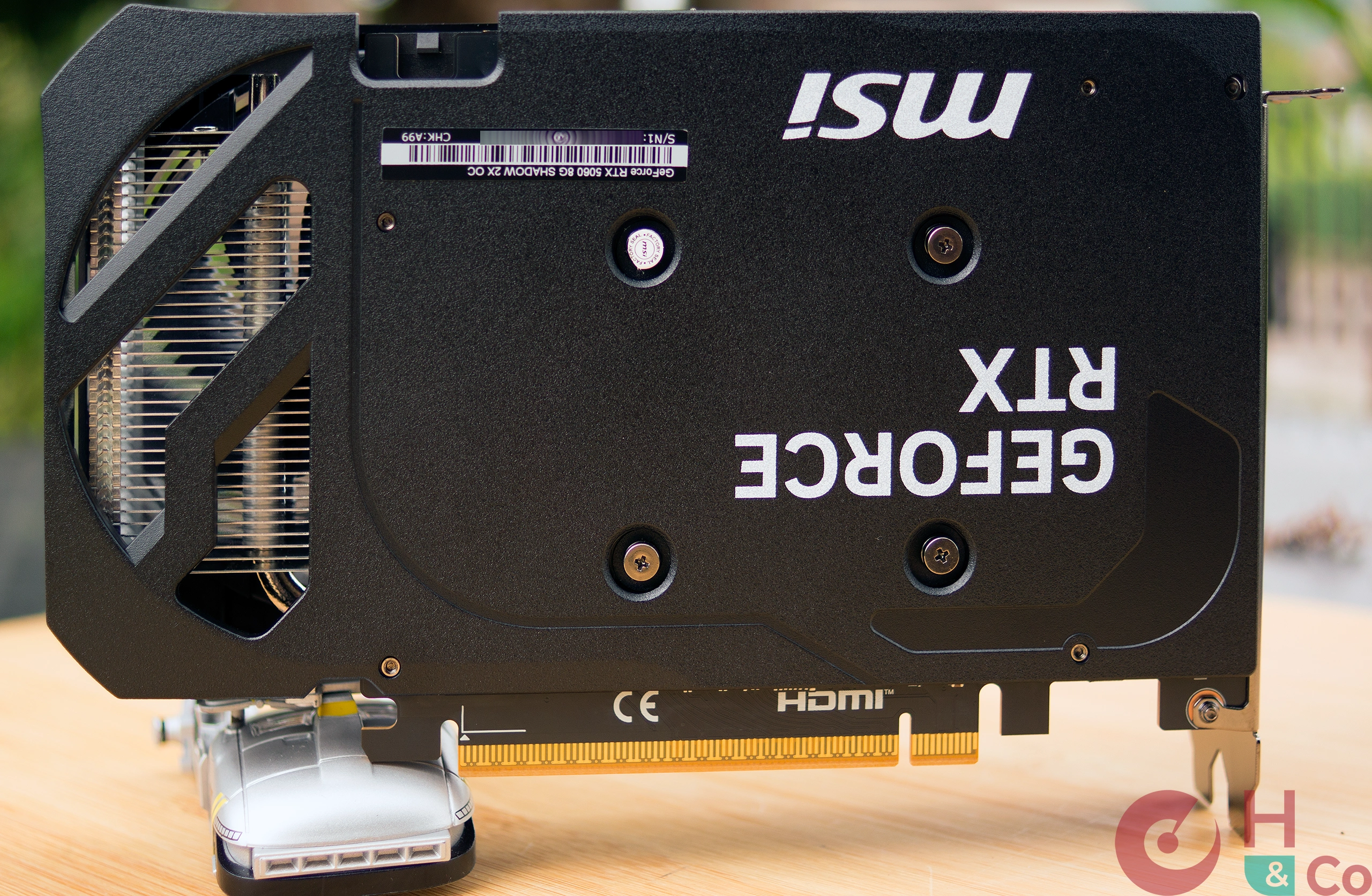

MSI RTX 5060 Shadow 2X : face arrière
Et la face arrière
La face supérieure ne reprend pas non plus de rétroéclairage. On y trouve le connecteur à 8 broches pouvant délivrer jusqu'à 150 W. Le slot PCIe étant capable d'en ajouter 75, on dispose donc d'une belle marge de sécurité par rapport au TGP officiel de 150 W, d'autant que l'augmentation de la limite de puissance n'est pas possible sur ce modèle. Enfin, l'encombrement se limite ici strictement à 2 slots, facilitant ainsi son insertion dans un boitier, surtout avec une telle longueur.

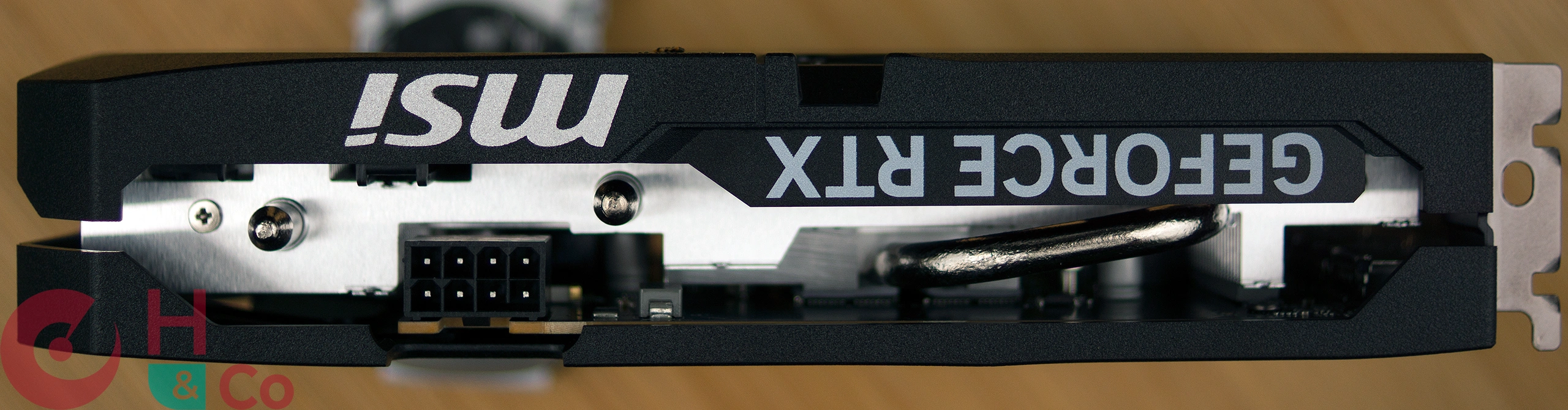

MSI RTX 5060 Shadow 2X : connecteur d'alimentation
La carte vue de dessus
La connectique vidéo est composée de 3 DisplayPort 2.1b, capables de délivrer de l'UHBR20 (20 Gbps). À ces trois DP, s'ajoute un port HDMI 2.1b. Les équerres sont ajourées, ce qui permet l'évacuation hors du boitier d'une parte de l'air chaud, rendu possible par l'orientation des ailettes du radiateur.

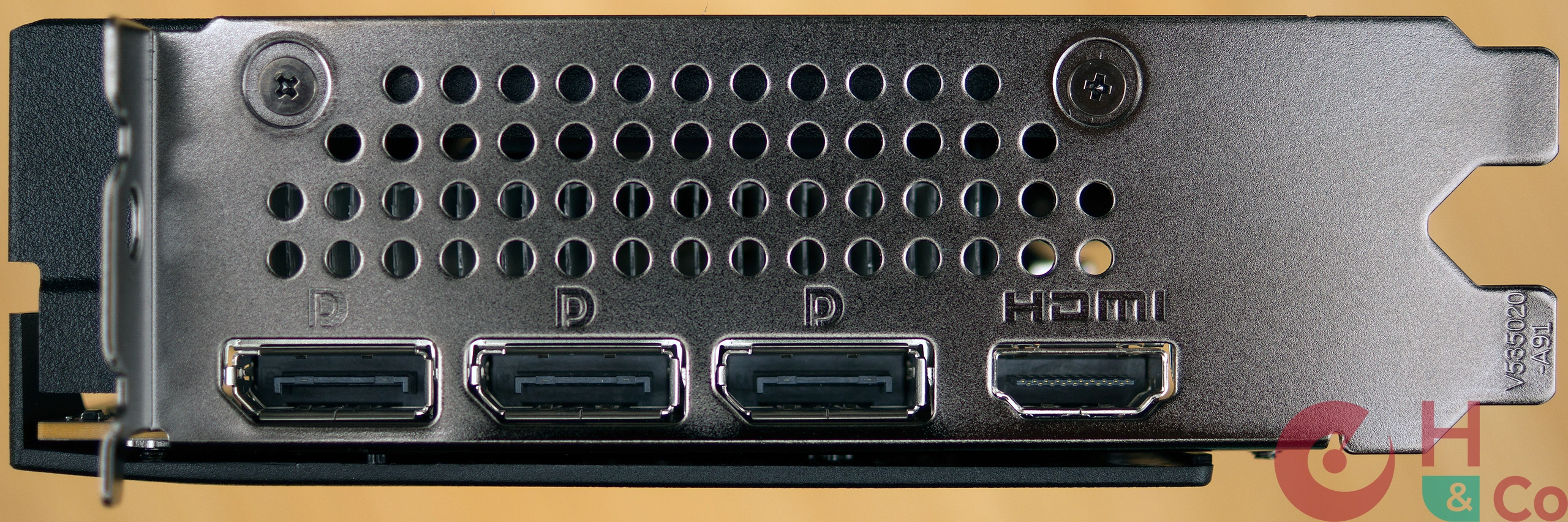

MSI RTX 5060 Shadow 2X : connectique vidéo
Et la connectique vidéo
Poursuivons le descriptif de cette GeForce RTX 5060 en vérifiant son comportement au travers de GPU-Z. Sont reportés ici les 3 840 Cuda Cores, tout comme les 48 ROPs et 120 TMUs attendus. Les 8 Go de GDDR7 adressés via un bus 128-bit sont aussi correctement identifiés, tout comme les 8 lignes PCIe 5.0. Côté fréquence, la mémoire est cadencée à 1,75 GHz selon GPU-Z, de quoi proposer un débit de 28 Gbps par broche via le codage PAM-3. La consigne de fréquence GPU en Boost est de 2 527 MHz, ce qui correspond à un petit overclocking (1 %) de 27 MHz par rapport à la valeur de référence. La fréquence réellement appliquée par GPU Boost n'étant pas déterministe mais dépendante des mesures réelles de consommation et température liées en partie à la qualité du silicium, elle va donc potentiellement évoluer par rapport à la consigne officielle selon les exemplaires. Voyons ce qu'il en est ici.

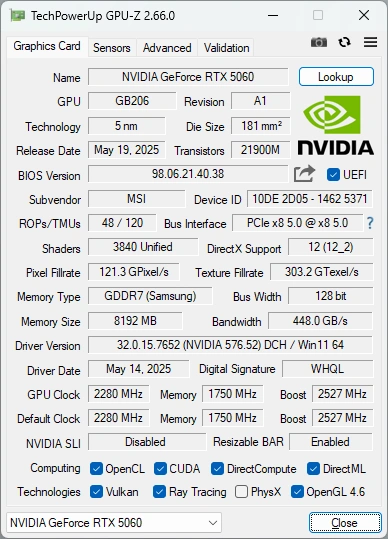

GPU-Z de la MSI RTX 5060 Shadow 2X OC
Au repos, GPU-Z reporte les fréquences classiques de 180 MHz pour le GPU et 50,6 MHz pour la mémoire. En charge, le GPU passe brièvement à 2 835 MHz pour instantanément chuter, rappelé à l'ordre par GPU Boost. Sa fréquence va ensuite descendre par palier et finalement osciller aux alentours de 2,6 GHz, ce qui conduit à une moyenne de 2 639 MHz durant les 20 min de test (A Plague Tale: Requiem en QHD). Vous retrouverez plus de détails sur les fréquences au sein de la page qui leur est consacrée. Côté température, rien de dramatique, mais tant le GPU que la mémoire gagneraient à disposer d'un meilleur dissipateur, puisque la ventilation atteint tout de même 2 100 tr/mn. Nous verrons ce qu'il en est des nuisances sonores un peu plus loin.

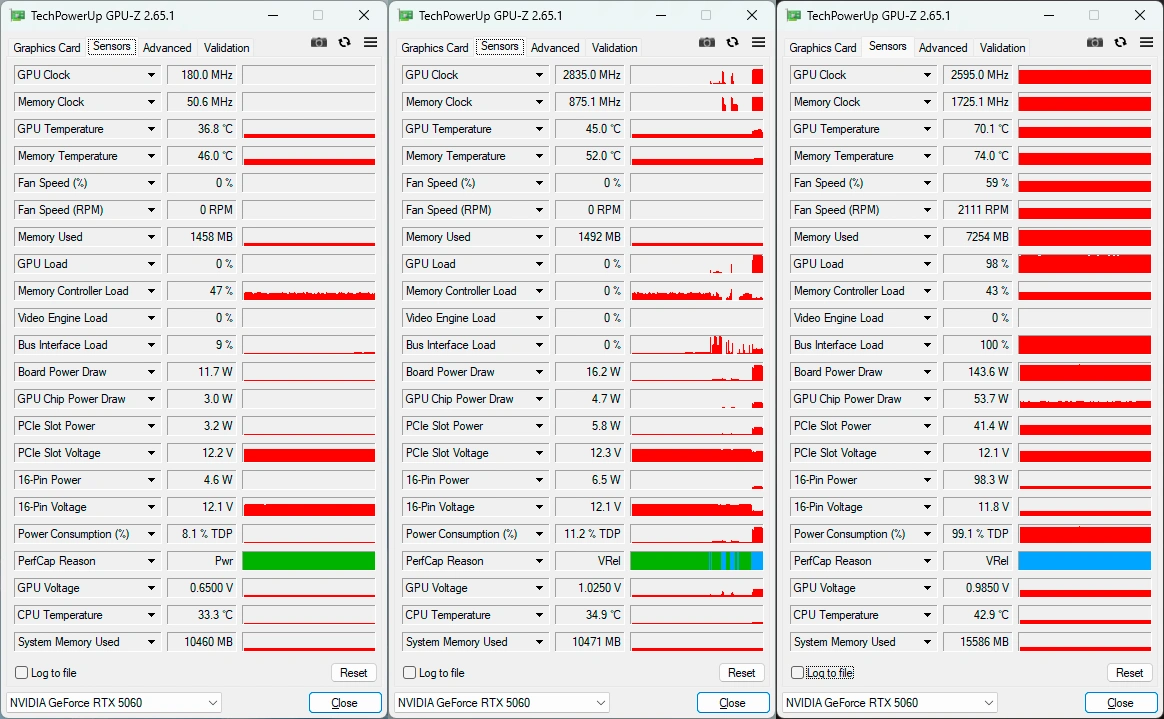

GPU-Z de la MSI RTX 5060 Shadow 2X : les fréquences
Les fréquences de fonctionnement de la GeForce RTX 5060 Shadow 2X OC
C'est tout pour cette GeForce RTX 5060, passons page suivante au protocole de test.
