Test GeForce RTX 5060 Ti 8G Custom : PNY RTX 5060 Ti EPIC-X RGB OC

La carte par devant, par derrière, et même de côté !

L'emballage extérieur est de dimensions correctes, plus long que large, il n'est pas de la catégorie des géants. Une fois ouvert, on s'attarde sur le bundle qui a la particularité d'être absent. PNY n'a pas mis d'adaptateur et c'est normal puisque la carte n'a pas de 12V-2x6. PNY n'a pas non plus mis de support de carte, ce qui laisse augurer d'un poids correct sans réel danger pour le slot PCIe de votre carte mère, y compris les cartes entrée de gamme. Alors qu'elle embarque un GB206, PNY a fait une carte assez longue de 30 cm de long, peu haute puisqu'elle ne dépasse que de 1.5 cm l'équerre arrière, et peu épaisse puisqu'elle occupe 2 slots. Son poids, une fois sur la balance, affiche un nombre identique à l'année où le roi Louis III Le Jeune mourût, et où les Vikings ont eu des envies de tabasser à peu près tout le monde en Europe. Il fallait deviner 882, soit le poids en grammes de la carte : l'absence de support est donc justifiée et légitime.

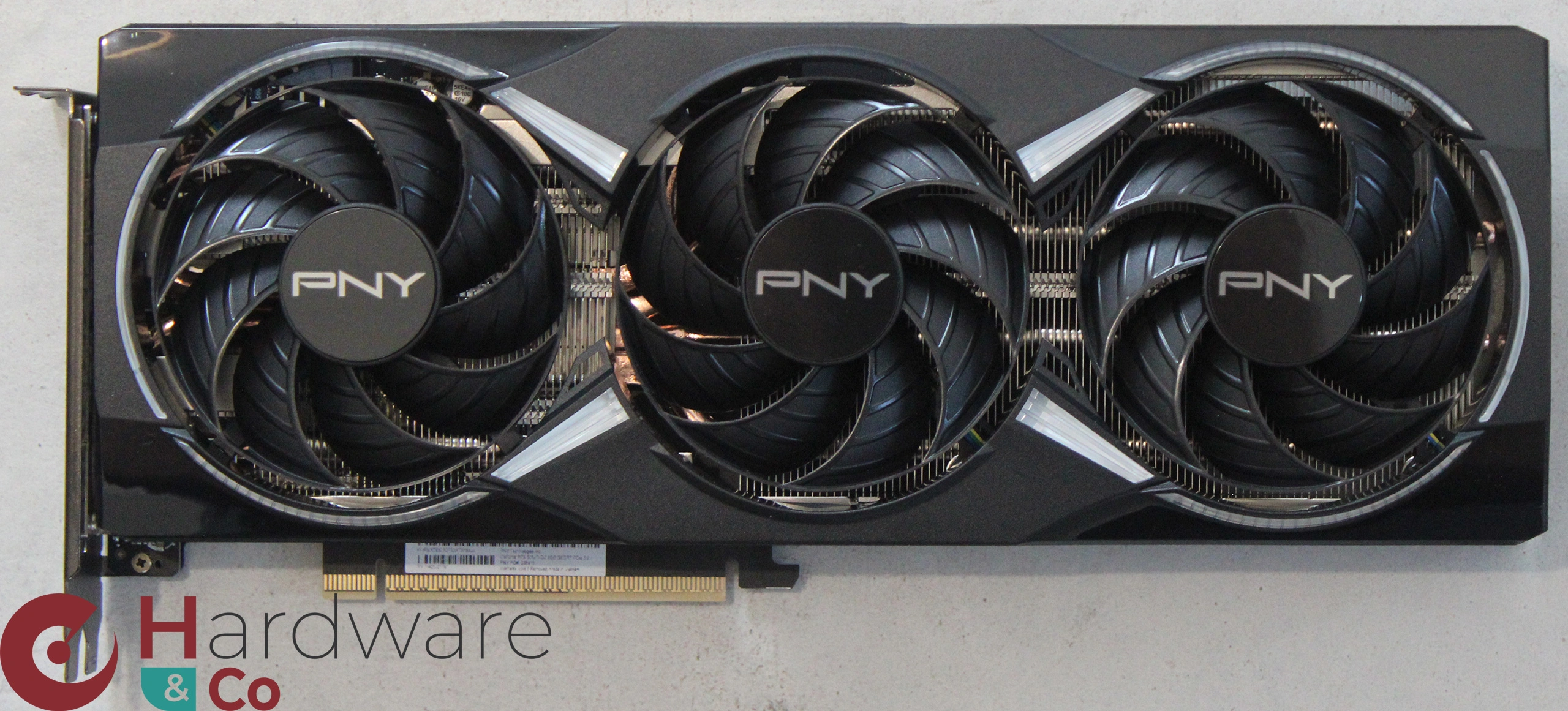

Son refroidissement est classique, une base cuivrée nickelée au contact du GPU, des VRM et de la VRAM, sur laquelle viennent prendre place 4 caloducs, en cuivre qui s'étalent sur toute la longueur de la carte, c'est le tableau. On retrouve ensuite 2 blocs d'ailettes, un directement à l'aplomb du GPU, et l'autre qui occupe quasiment les 2/3 de la carte. Au dessus de tout ça se trouvent 3 ventilateurs de 85 mm de diamètre. Ils ont tous 9 pales cerclées sur la périphérie, ce qui réduit les vibrations et donc les nuisances sonores, en théorie. Il y a des stries sur chaque pale, censées améliorer la répartition du flux d'air et réduire aussi les turbulences. On notera que le moulin central pédale dans le sens horaire, au contraire des deux situés aux extrémités qui vont, eux, dans le sens antihoraire. La carlingue en plastique est parcourue par un signe infini géant, c'est un ruban LED intégré.

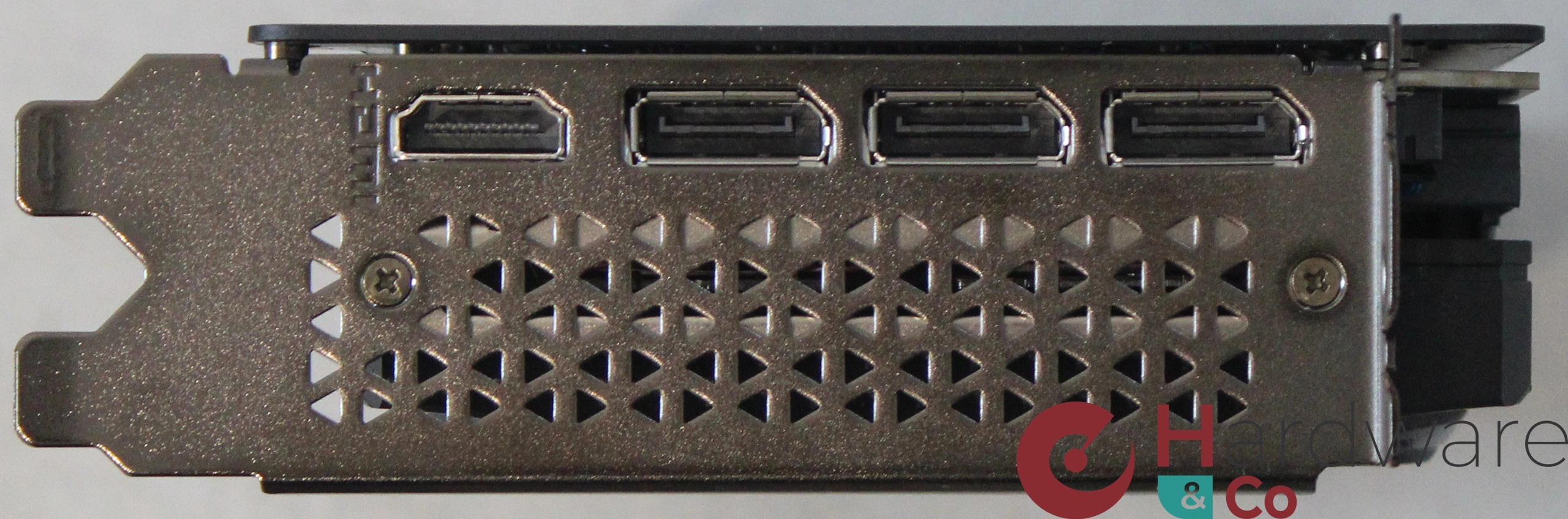

La carte fait 2 slots, nous pouvons même dire 1.9 slots même si l'équerre arrière occupera ces deux slots. Les 4 sorties vidéo occupent moins d'un slot, on retrouve 3 DP 2.1 et un HDMI 2.1. Le reste de l'équerre arrière est percé et ajouré afin de permettre une évacuation d'air chaud, même s'il s'agit d'une fraction minime qui ne peut que sortir par ces orifices. Deux vis permettent de fixer l'équerre au radiateur, pour plus de robustesse dans la structure.

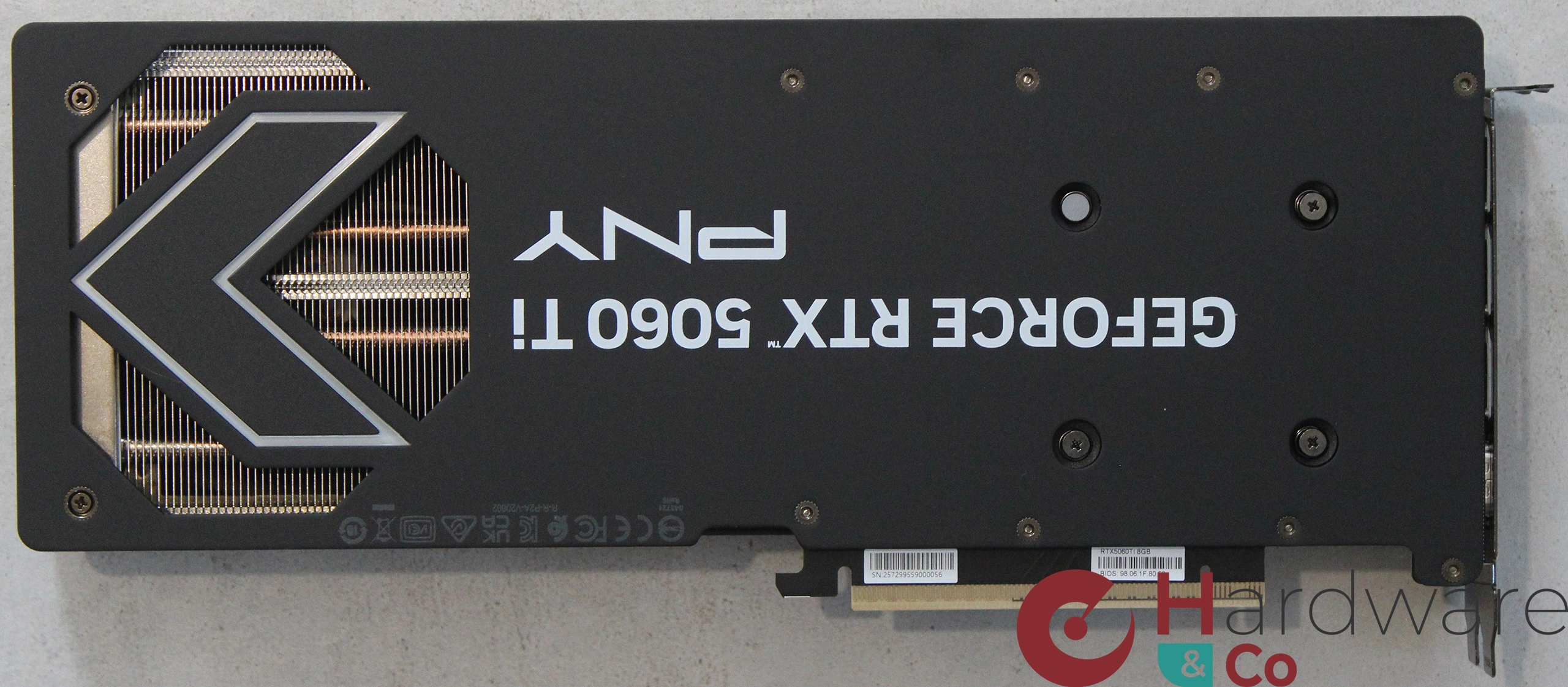

Au verso, une backplate tout en métal masque la totalité du PCB. Elle est ajourée sur sa partie distale, mais la découpe stylisée au milieu de cette lucarne atténuera grandement le souffle qui provient du ventilateur situé sur l'autre face. Et par transparence, vous pouvez voir que le rotor se cache derrière la pointe de la découpe ... quand les envies de style sont contreproductives avec les idées des ingénieurs ! Cette backplate n'est pas au contact du PCB, elle ne participe que partiellement au refroidissement de la carte, par rayonnement de la chaleur acquise passivement. Elle participe au renforcement de la structure, particulière comme vous allez le voir ci-après.

Voici deux clichés, la carte vue de dessous et de dessus. Ces deux images montrent, certes une carte double slot classique dans son agencement, mais surtout un PCB très court qui s'arrête à la fin du slot PCIe. En l'état, on a donc un demi refroidisseur qui sert en renfort, qui ne ventile pas le PCB directement. Vous comprenez donc à quel point la découpe dans la backplate est un frein qui vient calmer les ardeurs du ventilateur en regard.

1/2

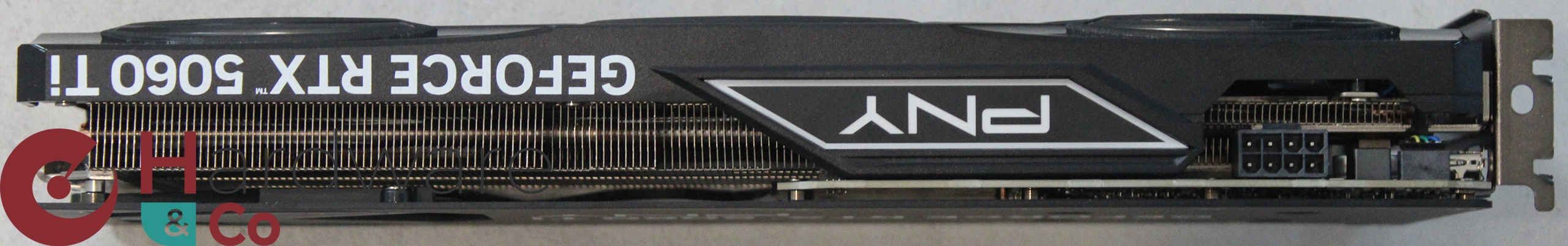

Vue de dessus

2/2

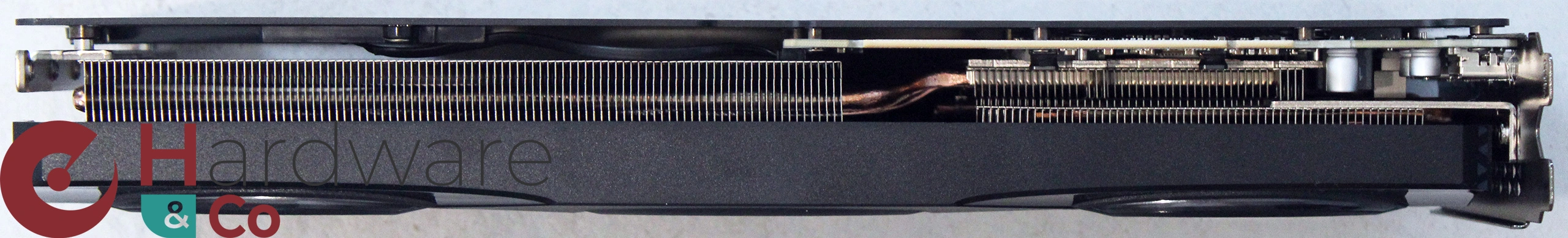

Vue de dessous

Précédent Suivant

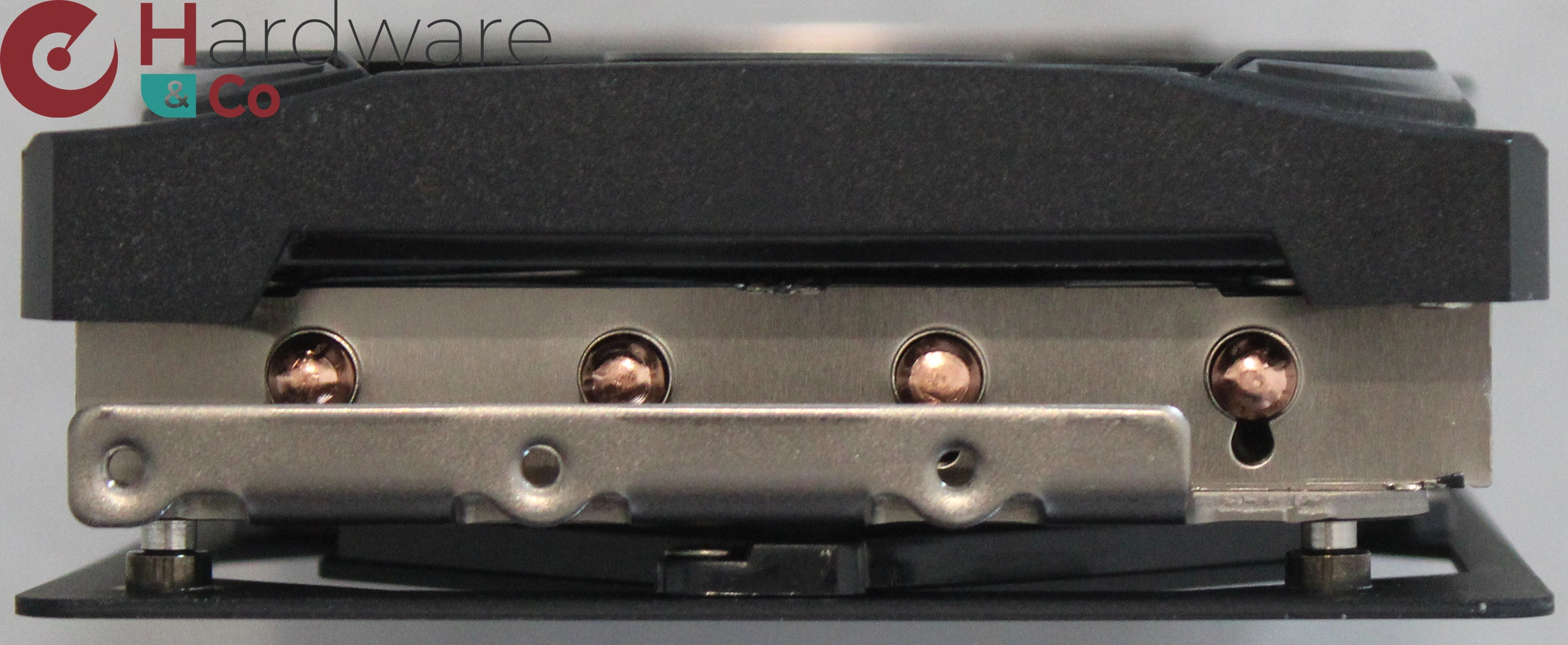

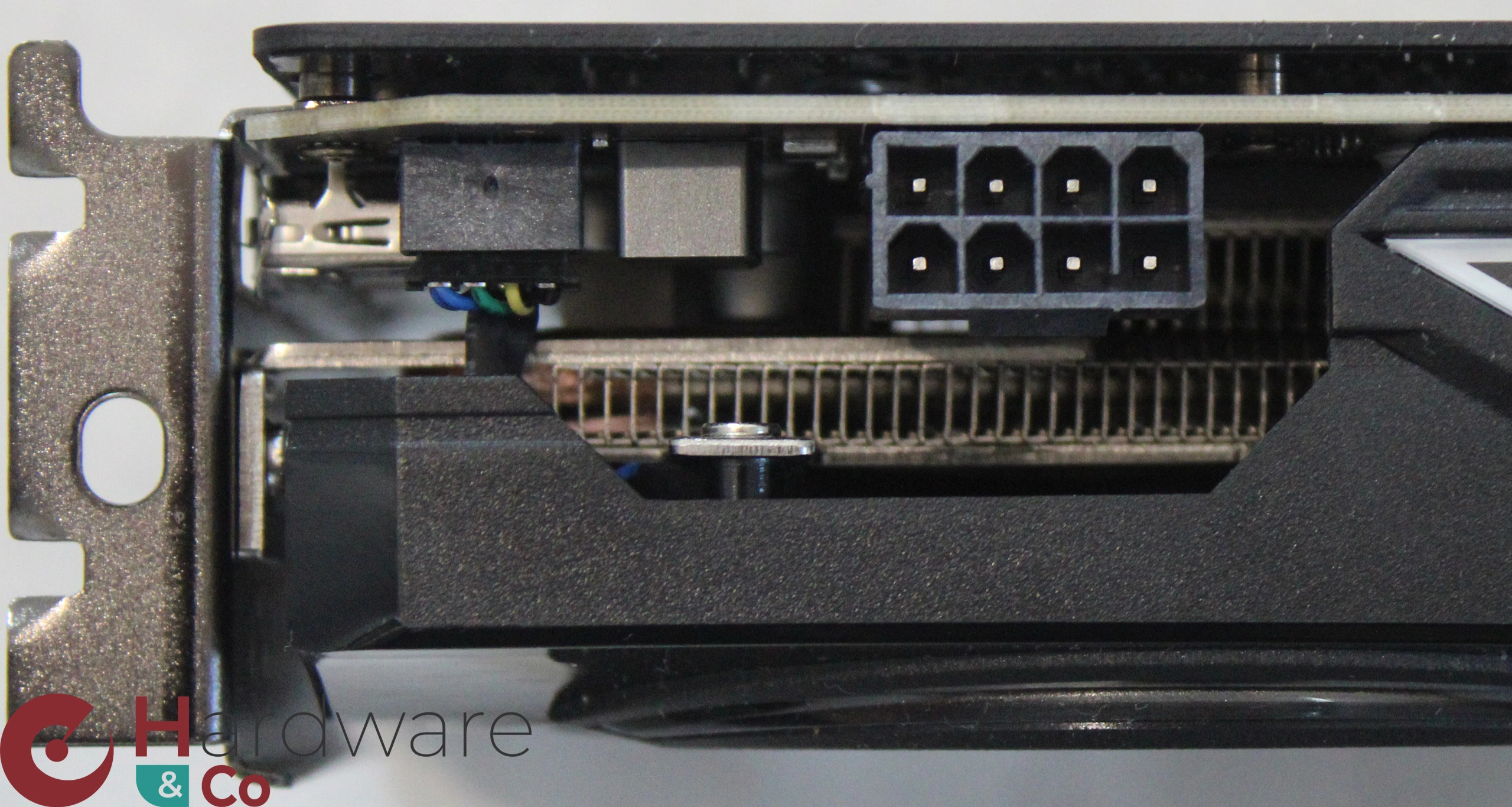

Les deux dernières images montrent deux vues intéressantes. La première image montre l'arrière de la carte sur quel vient se fixer le support de carte non fourni, ce qui engendre quand même une finition pas spécialement soignée, mais c'est aussi le lot des cartes occupant plutôt le segment entrée / moyen de gamme. La seconde montre la position atypique du connecteur d'alimentation 8 pins, situé sur le dessus mais quasiment à quai de l'équerre arrière. Voila qui ne facilitera pas le cable management.

1/2

2/2

Précédent Suivant

The Protocole

Il doit répondre à plusieurs questions d'ordre environnemental, plus une étude un peu plus poussée concernant le comportement de la carte en jeu. Toutes les cartes partageant un même GPU ou une même référence sont souvent proches en matière de performances, la différence se situant sur les autres paramètres que sont les températures, les nuisances sonores et la consommation par rapport aux consignes officielles. Nous avons décidé de tester cette carte avec quatre jeux, avec les options les plus violentes Ultra/Max, et en rastérisation pure sauf pour un titre. La définition choisie est évidente pour une carte de ce calibre, nous l'avons testée en FHD, à savoir le 1920 x 1080. Nous avons porté notre choix sur A Plague Tale Requiem, car il est l'un des plus beaux jeux du marché et un des plus gourmands. L'un des quatre autres titres est Cyberpunk 2077, sans oublier STALKER 2 avec son Unreal Engine 5, ainsi que Metro Exodus Enhanced Edition (avec Ray Tracing obligatoire). Comme ce sont des versions GOG, elles sont donc figées, ce qui aide pour comparer les cartes testées sur H&Co entre elles. Inutile de refaire tous les jeux du marché, le dossier initial répond déjà à la question des performances sur 20 jeux.

Toutes les cartes employant le même GPU, finalement, se différencient sur plusieurs points : la qualité de la puce qui permet aux constructeurs d'overclocker de série les cartes, la qualité du refroidisseur qui permet de maintenir des températures plus ou moins basses assurant des fréquences élevées en charge, les nuisances sonores liées aux profils décidés par les marques, l'embonpoint qui va de pair avec la taille du refroidisseur, les nuisances sonores et les températures, et enfin la qualité de l'électronique qui permet de voir une stabilité dans le comportement de la carte dans le temps et lors de fortes charges, etc. Bref, les leviers sont peu nombreux au final, mais permettent néanmoins d'avoir des cartes aux profils très variés  et adaptés à (presque) toutes les bourses  ! Nous mesurons la consommation via notre module PCAT, qui isole précisément la consommation de la carte seule. Cette méthode est nettement plus fiable que les valeurs relevées par l'API et que l'on peut lire dans les vidéos de testeurs sur YT qui passent par l'API via Afterburner.

Nous avons monitoré les nuisances sonores au repos, qui correspondent au bruit de fond de votre intérieur, mais elles n'apparaissent pas dans le tableau puisque notre sonomètre ne débute qu'à 30 dB(A). Pour ce qui est des nuisances en jeu, là aussi nous avons enregistré cela lors d'une session de jeu de 10 minutes afin de laisser le temps à la carte de se stabiliser. Notez que tous les ventilateurs sont coupés au moment de ces relevés de bruit, sauf ceux de la carte graphique qui sont gérés par la carte elle-même. La PNY coupe ses moulins au repos. Nous avons également relevé les températures en charge courte, et ajouté une imagerie IR afin de voir les points chauds quand la carte et le radiateur sont en action.

Enfin, dernier point, afin de juger de l'efficacité générale du refroidisseur, nous avons enregistré les fréquences durant une session de 20 minutes du jeu A Plague Tale Requiem. Lors du relevé, vous trouverez également la température du GPU, de la VRAM, et le pourcentage du TGP. Cela donne une vision en un coup d'œil qui est riche d'enseignements sur la capacité du refroidisseur à encaisser la déperdition de chaleur par effet Joule, et la qualité de la puce. PNY a placé un seul BIOS sur sa carte.

Configuration

Nous avons changé cette dernière avec la survenue des cartes de nouvelle génération. Elle est montée, pour plus de commodité, sur une table de bench. Elle est basée sur une plateforme LGA1851, riche en PCIe 5.0 et avec un CPU qui chauffe moins que le Core i9-13900K que nous possédions (et qui marche très bien encore, un rescapé !). Le Core Ultra 285K grimpe moins haut et donc impacte moins la carte graphique lors des relevés de températures. Ce sont les pilotes NVIDIA GeForce 576.28 qui moulinent, sous Windows 11 24H2, ils sont anciens mais sont les mêmes qui ont servi aux autres RTX 5060 Ti testées sur le site (MSI, ASUS). Le but est de permettre une comparaison directe entre les cartes puisque les conditions de test sont identiques. La voici :
