En juillet 2023, nous vous présentiez la nouvelle idée de l'époque de Cooler Master : fournir un câble d'alimentation 16 pins pour cartes graphiques avec connecteur coudé à 90°.
L'arrivée du connecteur coudé chez Cooler Master, en juillet 2023
En soi, l'idée pouvait sembler pertinente afin d'éviter que l'utilisateur soit obligé de faire un arrondi avec son câble, générant une contrainte mécanique peu souhaitée sur ce type de câbles avec toutes les histoires que l'on a pu connaitre, où le moindre contact très légèrement défaillant peut occasionner une chauffe intense pouvant aller jusqu'à la destruction du connecteur, et plus en cas de malchance.
Sauf qu'un mois après cette annonce, nous testions à H&Co une alimentation Cooler Master justement équipée d'un tel connecteur coudé : la MWE Gold 1250 - V2 ATX3.0. Nous n'avions vraiment pas été emballés par cette solution, qui pouvait selon nous se révéler problématique dans de nombreuses situations.
Tout ne se passait pas parfaitement bien déjà avec la NVIDIA GeForce RTX 3090 Ti Founders Edition utilisée pour notre protocole de tests d'alimentations, avec comme vous pouvez le voir le câble forçant contre le ventilateur de notre Noctua NH-U12A. Ce n'est pourtant qu'un radiateur à une tour, alors imaginez avec un double tour ou un modèle de 140 mm de largeur au lieu de 120 mm. Le montage du câble sans "bidouille" aurait alors été impossible sur une telle configuration. Sur certains modèles, les fabricants mettent le connecteur d'alimentation assez profondément en dessous du bord du radiateur et, là aussi, un connecteur coudé à 90° pose des problèmes. Le mieux est l'ennemi du bien comme on dit, et en voulant améliorer légèrement un aspect de l'installation, la rendre impossible dans certains cas était selon nous tout sauf une idée lumineuse.
Depuis deux ans, Cooler Master n'a pas pour autant fait machine arrière sur l'idée de son connecteur coudé, y compris lors du passage de la norme PCIe 5.0 et son 12VHPWR, au PCIe 5.1 avec le 12V-2x6. Juste des petites retouches esthétiques. Et donc, inévitablement, certains acheteurs se sont plaints de ne pas pouvoir brancher le câble d'alimentation 16 pins fourni sur leur carte graphique, à cause de cette forme coudée.

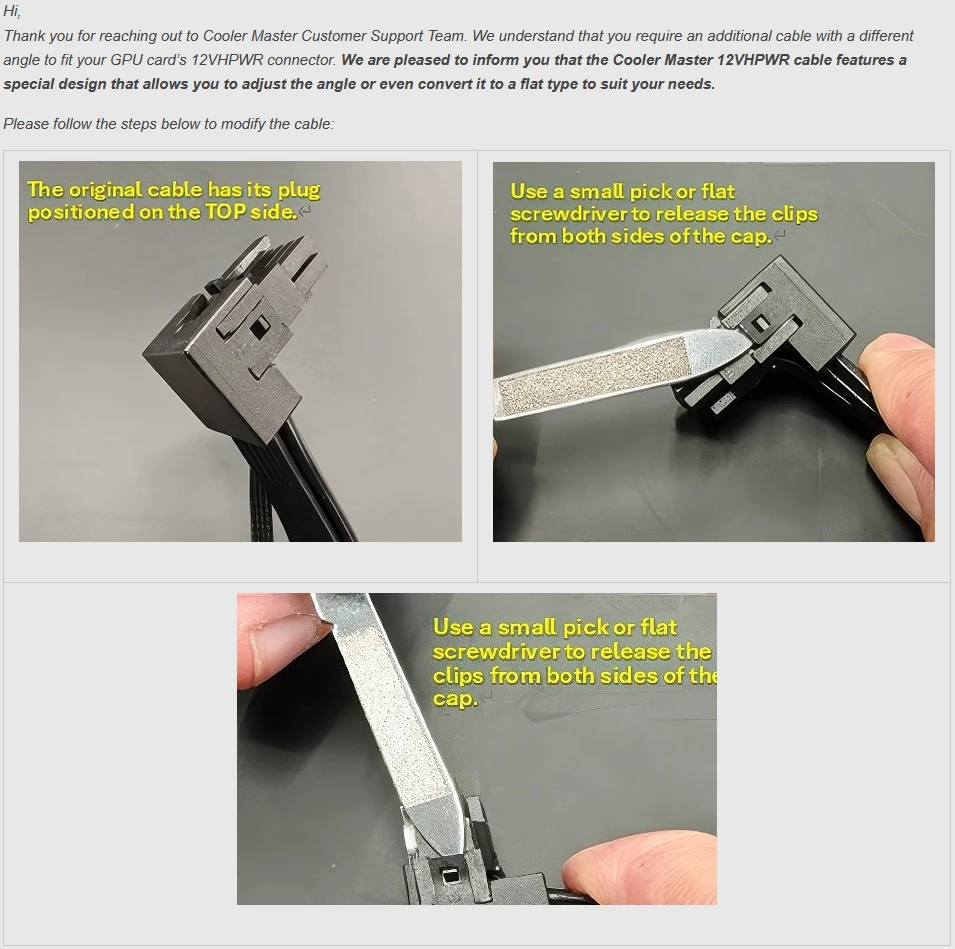

Un internaute a alors rapporté avoir reçu une réponse directement de Cooler Master, plus précisément de son SAV européen, avec même un petit guide en image de ce qu'il devait réaliser pour contourner le souci et, finalement, retirer le coude à 90° de son connecteur :
Le mail envoyé par le SAV européen de Cooler Master à un internaute © Igor'sLAB
À l'époque de notre test de l'alimentation MWE Gold 1250 - V2 ATX3.0, il n'y avait pas un système de clips aussi évident, mais Cooler Master aurait donc, au fil de petites retouches esthétiques, instauré la possibilité pour l'utilisateur de déclipser une partie du cache en plastique du connecteur et ainsi libérer l'arrivée des câbles, le transformant donc en connecteur droit classique. On se dit jusque-là que l'idée est intéressante et corrige les soucis éventuels de compatibilité du connecteur coudé. Comme vous vous en doutez, il y a un énorme "MAIS"...
Notre confrère Igor Wallossek, du site Igor'sLAB, a testé cette modification afin de voir si elle est véritablement sans risque. Il a publié un premier article de 3 pages dans lesquelles, après une présentation comme nous venons de le faire de la situation en première page, il présente en seconde page des clichés de la réalisation de la manœuvre. Elle se révèle finalement tout sauf anodine. Les câbles sont d'origine pressés à l'intérieur du conduit formé par le cache en plastique, ce qui assure leur maintien en position. Sans le cache, c'est la Zumba :

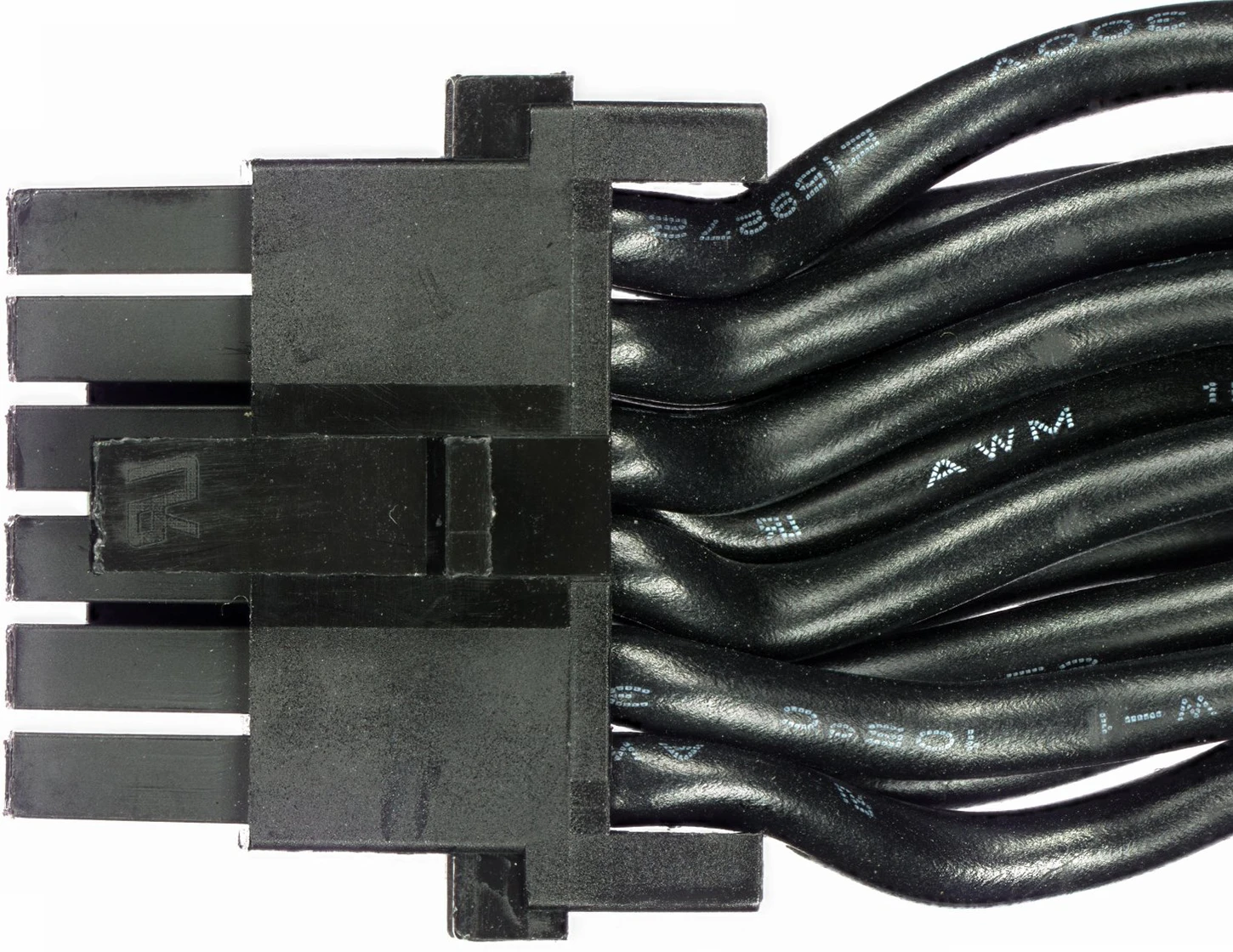

Photos du câble Cooler Master après avoir retiré le cache à 90° © Igor'sLAB

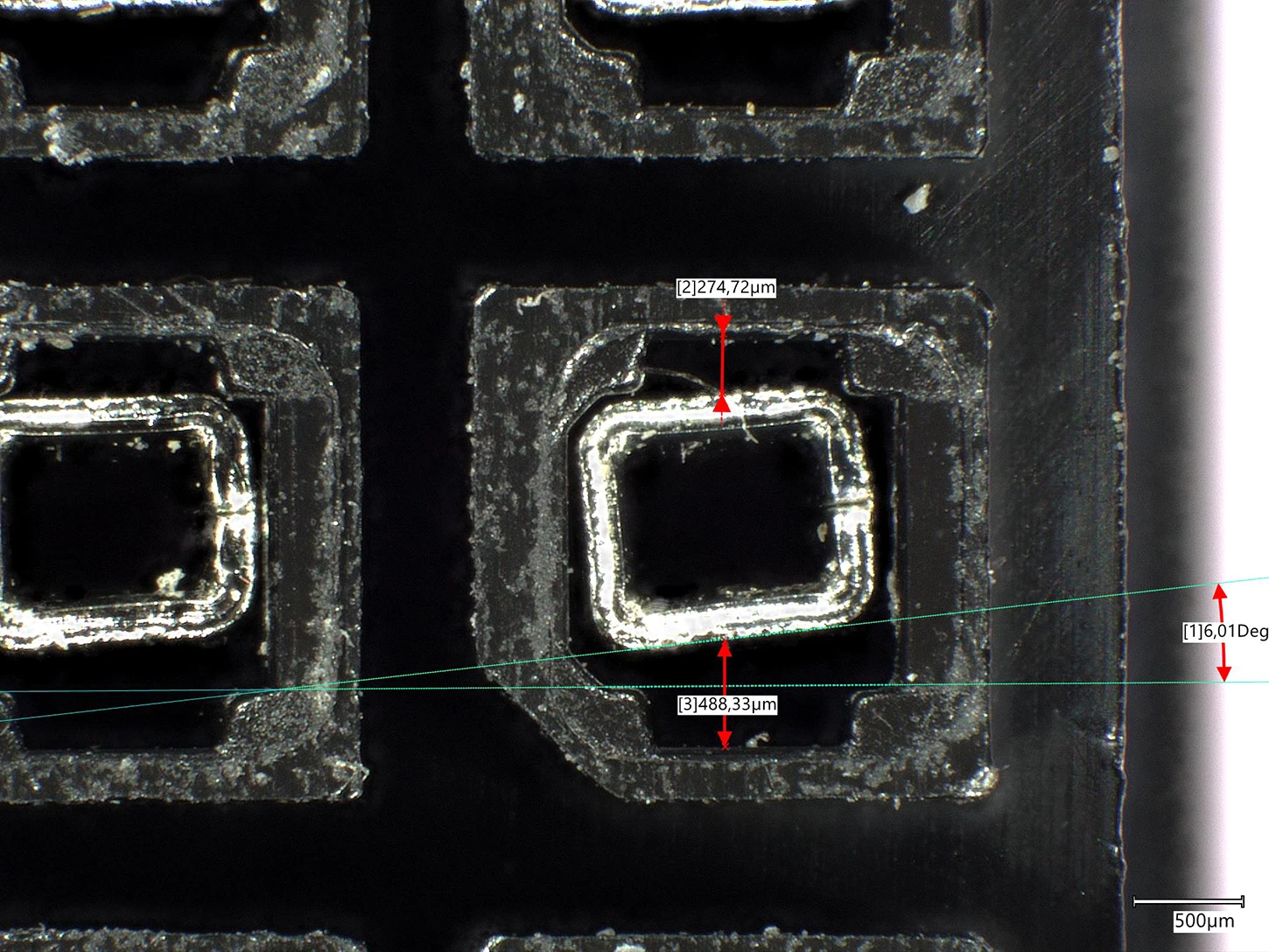

Comme le montre le second cliché d'Igor Wallossek, la différence n'est pas qu'esthétique et les connecteurs prennent un angle tout sauf anodin. Ses essais une fois le câble branché sur une carte graphique ont dû rapidement être interrompus, avec une charge très mal répartie entre les fils suite à de mauvais contacts sans le moindre doute, qui aurait sans aucun doute rapidement conduit à un drame pour au moins le connecteur, mais peut-être aussi la carte graphique voire l'alimentation. Notre confrère a donc alerté sur les dangers qui incombent à une telle modification, et rapidement prévenu Cooler Master.
Au moins, Cooler Master a rapidement réagi comme en témoigne ce nouvel article sur Igor'sLAB daté d'aujourd'hui, le 25 octobre 2025. Cooler Master. Voici la traduction du message officiel envoyé par le fabricant à Igor Wallossek :
Voici notre clarification officielle et notre mise à jour :
Statut Actuel des Produits
- Tous les nouveaux blocs d'alimentation Cooler Master sont désormais équipés d'un connecteur droit 12V-2×6.
- La version à angle droit précédente est en cours de retrait et n'est plus utilisée dans les modèles à venir.
Pourquoi le Connecteur à Angle Droit Existait
La conception originale visait à :
- Réduire les contraintes de flexion des câbles.
- Améliorer la propreté visuelle et le routage des câbles dans les boîtiers étroits.
Cependant, avec certains GPU, cela a créé des problèmes d'espacement, comme noté dans votre article.
Sécurité et Gestion des RMA
Nous tenons à être très clairs :
Nous ne recommandons pas aux utilisateurs de modifier ou d'altérer le câble.
- Les conseils précédents de SAV suggérant un « ajustement DIY » ne doivent pas être suivis.
- Nous avons instruit toutes les équipes de support régionales d'arrêter de recommander cette pratique.
- Pour tout utilisateur rencontrant des problèmes de compatibilité, le support fournira désormais un câble de remplacement droit 12V-2×6.
À ce jour, nous n'avons reçu aucun cas rapporté de dommages clients résultant de modifications, mais nous convenons que la modification n'est pas une approche sûre et avons agi en conséquence.
Qualité et Tests
Nos nouvelles implémentations 12V-2×6 incluent désormais :
- Un design universel compatible avec toutes les configurations de connecteur d'alimentation GPU
- Un indicateur d'insertion bicolore pour assurer une insertion complète et réduire le risque de connexion partielle (violet visible = non entièrement inséré)
Nous apprécions vos tests et vos retours ; des articles comme le vôtre sont une partie importante pour veiller à ce que l'industrie progresse vers des solutions plus sûres et fiables. Nous nous engageons à nous améliorer en nous basant sur l'expérience réelle et un dialogue ouvert avec la communauté.Si vous êtes ouvert à cela, nous serions ravis d'un court appel de suivi avec notre chef de projet PSU et notre équipe technique pour parcourir la conception mise à jour et les améliorations en matière de tests. Merci encore pour votre examen approfondi et pour avoir mis en lumière un domaine où une amélioration était nécessaire.
Cooler Master abandonne donc définitivement le connecteur 16 pins coudé, en rappelant que cela partait d'une bonne intention, mais que dans la réalité des faits cela pose trop de soucis à certains utilisateurs. La firme insiste sur le fait qu'il ne faut surtout pas faire la modification en retirant les clips pour transformé le connecteur coudé en coude droit, et invite les utilisateurs qui seraient dépourvus avec leur connecteur coudé inutilisable à contacter le SAV de la marque pour demander l'envoi gratuitement d'un câble droit de remplacement. La firme a également prévenu ses SAV de cesser d'envoyer le conseil de déclipser le câble...
Désormais, les alimentations Cooler Master seront vendues avec un connecteur droit avec une couleur différente sur la zone des pins comme le font déjà beaucoup de marques, afin de plus aisément vérifier qu'il est bien enfoncé.
