La carte par devant, par derrière, et même de côté !
Une grosse boite blanche et rouge accueille la carte graphique. Pas de photo, juste un schéma de la carte graphique stylisé, quelques références dont le nom du modèle, voilà en gros ce qu'on peut y lire. On ouvre et là on tombe sur un bundle simple, à savoir un support de carte car la belle dépasse aisément le kilogramme, le but étant d'alléger la charge au niveau du slot PCIe x16. Pas d'adaptateur, puisque la totalité des alimentations de 800 Watts (qui est la puissance recommandée par XFX) est munie de deux câbles distincts PCIe 8 pins. Une fois déballée, la carte est assez imposante, nous la mesurons à 32.5 cm, elle dépasse de 3 cm de l'équerre arrière, et elle occupe 3.5 slots. Ce n'est donc pas une petite carte. Son poids est le même que l'année qui a vu la France et l'Angleterre signer une trêve de 9 mois à Leulinghem, ou qui a vu disparaitre Pierre d'Enghien comte de Lecce. Il fallait bien sûr trouver 1384, nous somme sûrs que vous l'aviez ! Elle est donc lourde mais pas non plus démoniaque.

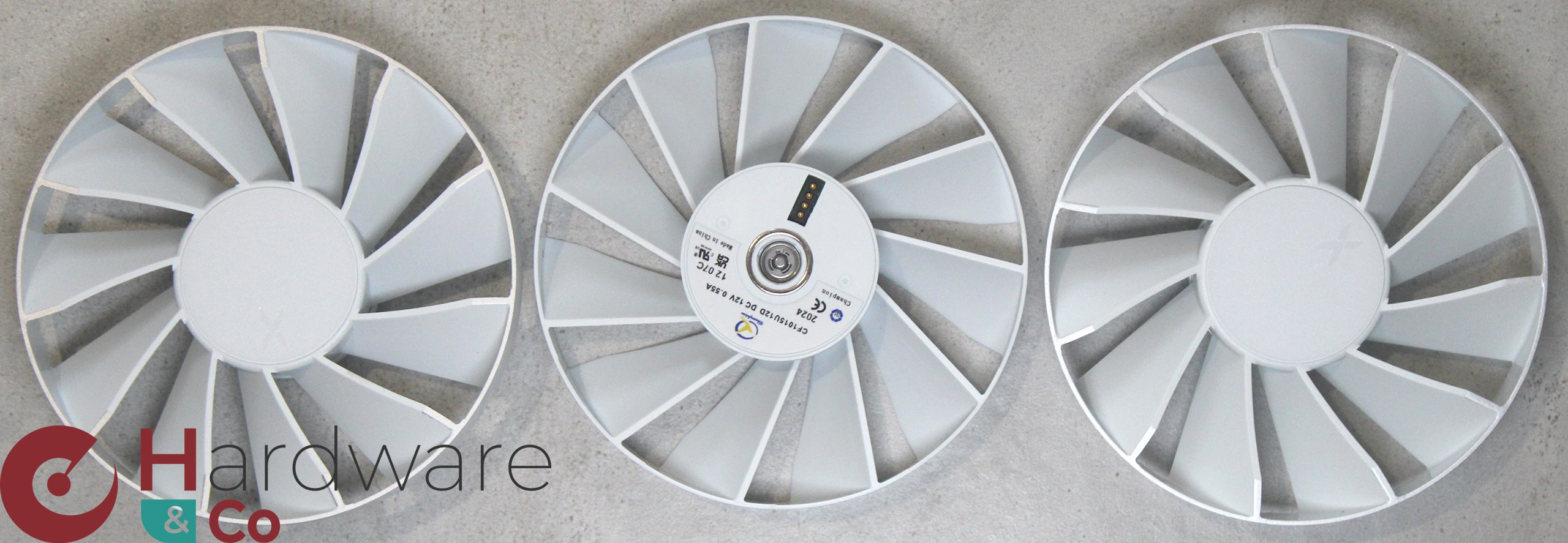

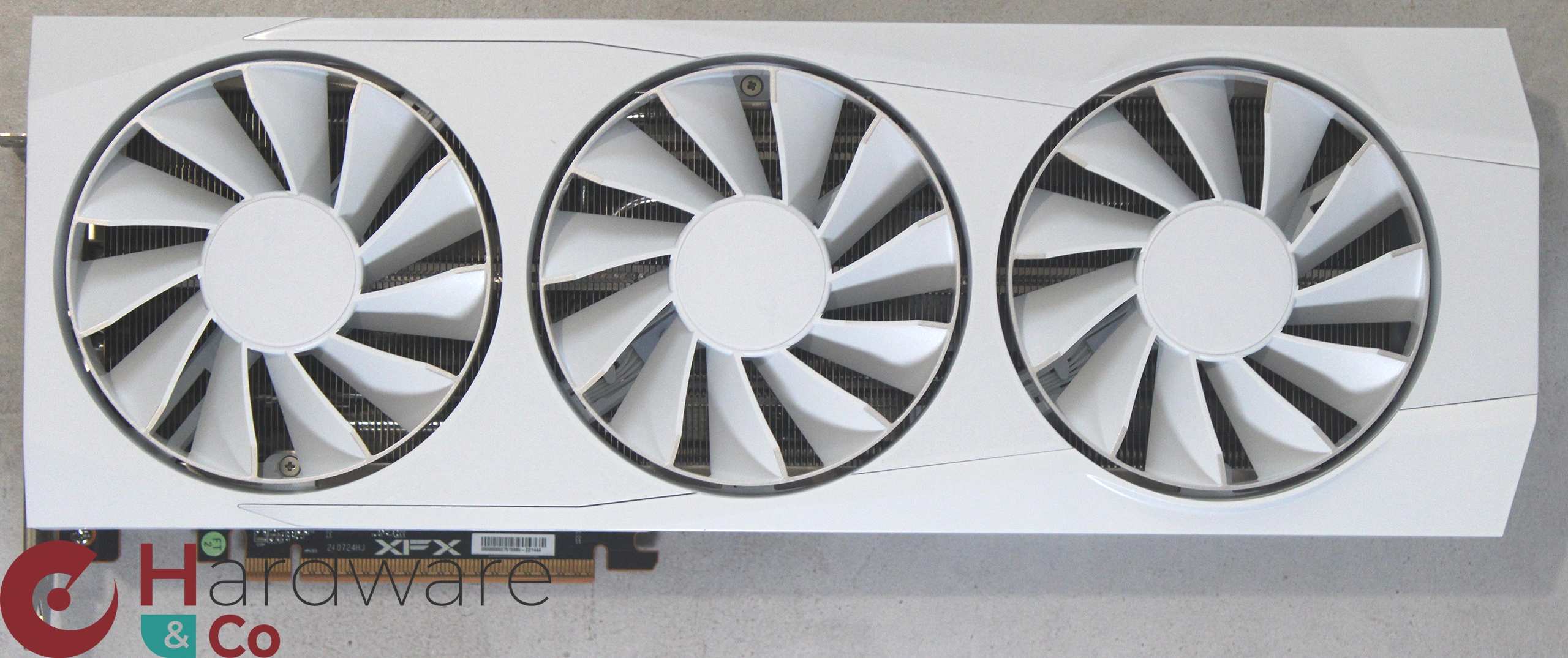

Le ventirad a un système de fonctionnement que vous connaissez toutes et tous à présent. La base en cuivre nickelé est plaquée sur le GPU et la VRAM, il n'y a pas de chambre de vapeur (XFX l'avait mentionnée avant de reconnaitre l'erreur), les composants de puissances ont des petites surfaces intégrées à la base également.. Les 5 caloducs partent de cette base, et parcourrent toute la longueur de la carte, le radiateur étant d'une seule pièce. 3 ventilateurs de 10 cm de diamètre et possédant 11 pales pièce ont une double particularité : premièrement, ils sont magnétiques, il suffit de les poser dans leur emplacement pour qu'ils tiennent, et deuxièmement, les pales sont cerclées en périphérie. Notez qu'ils moulinent tous dans le même sens antihoraire.
La carte fait 3.5 slots, mais l'équerre arrière occupe 2 slots. Les sorties vidéo occupent un slot, l'autre est découpé dans le métal pour laisser l'air chaud sortir par ce chemin. On retrouve 3 DisplayPort 2.1b avec UHBR20 et un HDMI 2.1b.

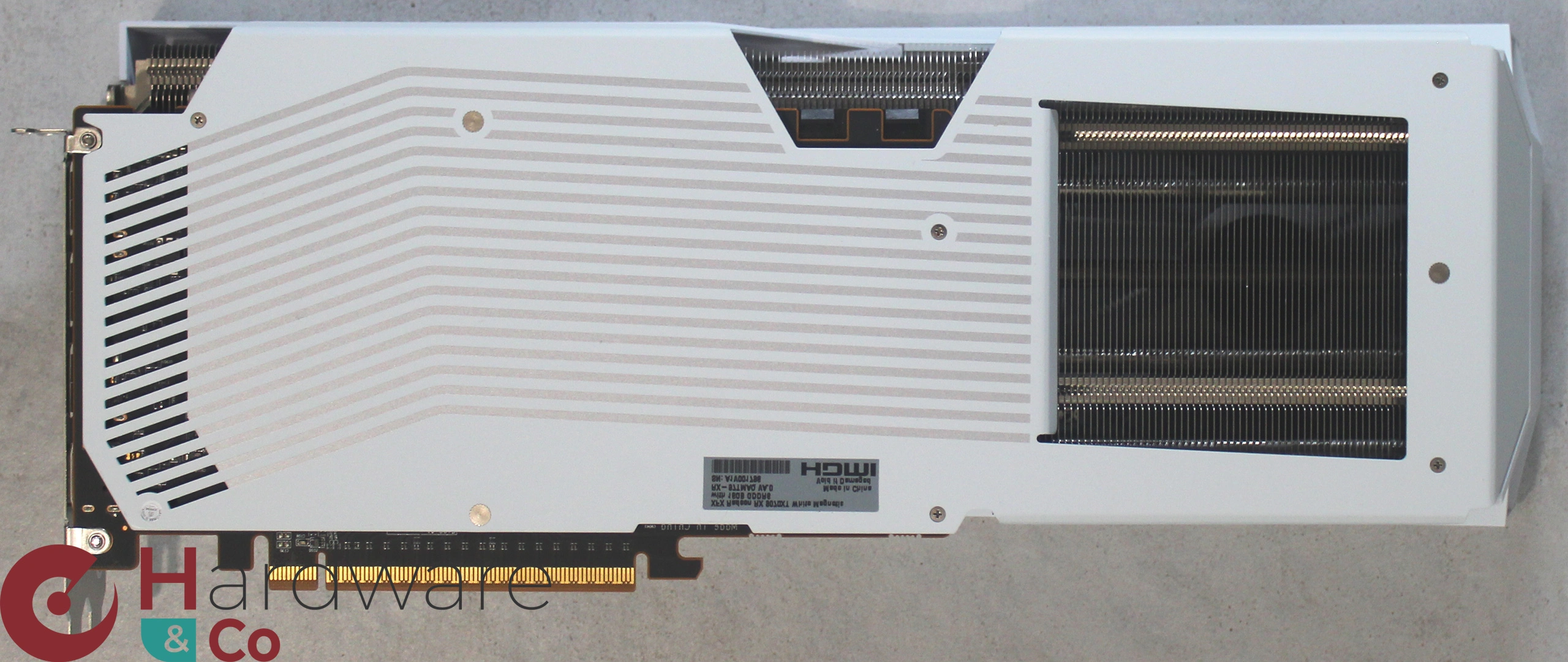

Au verso, une backplate occupe presque la totalité de la carte. Elle est métallique, elle renforce le PCB et le protège des éventuelles griffures ou coups de tournevis, jets de sauce tomate et attaque de cigales. Elle n'est pas au contact du PCB, mais elle irradie la chaleur par conduction naturelle.
Sur sa partie distale, elle est ajourée pour qu'une grosse partie de l'air pulsé traverse le radiateur et élimine la chaleur. On distingue ensuite une découpe en forme de trapèze, c'est l'emplacement prévu des deux prises PCIe 8 pins. Enfin, en haut sur la face avant, une encoche indique la position du switch BIOS, car la carte en possède deux ! On distingue également des découpes en barres le long de l'équerre arrière, pour aider à la dissipation de composants chauffant aussi sur cette face.

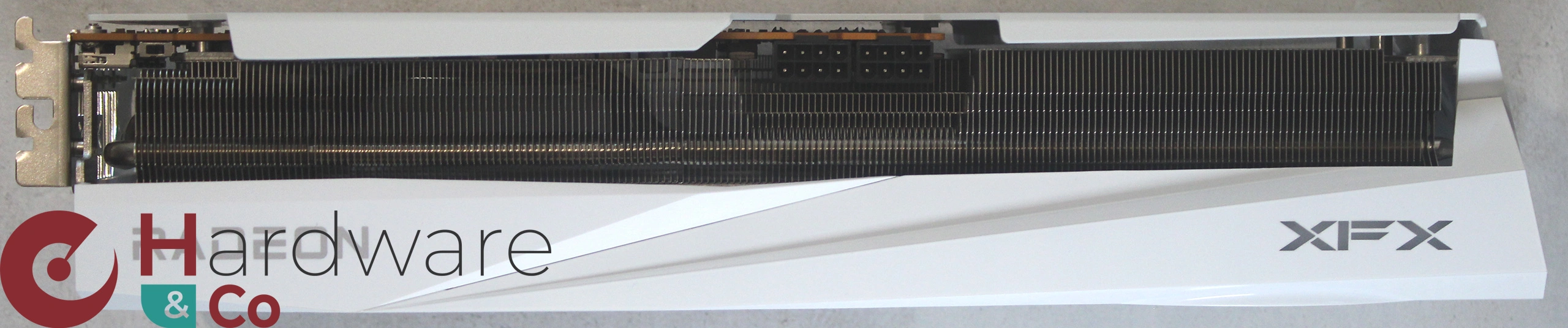

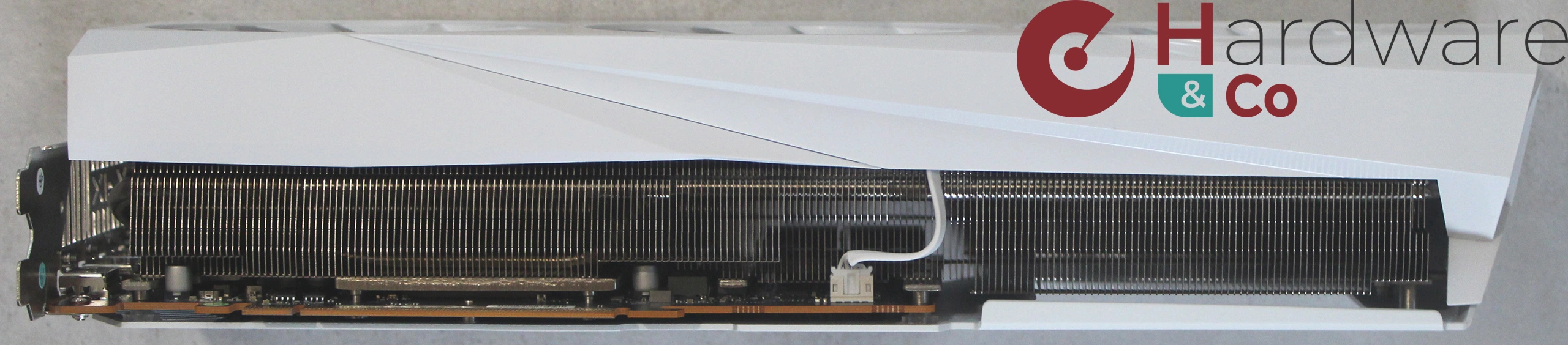

Voici deux clichés de la carte de profil, l'un étant en vue de dessus, l'autre en vue de dessous. Elles sont sans particularité, la vue de dessous montrant la prise des ventilateurs et le PCB court occupant les 2/3 de la longueur totale. La vue de dessus montre les prises PCIe 8 pins, le switch BIOS, et le logo XFX qui s'éclaire, c'est la seule touche de LED.

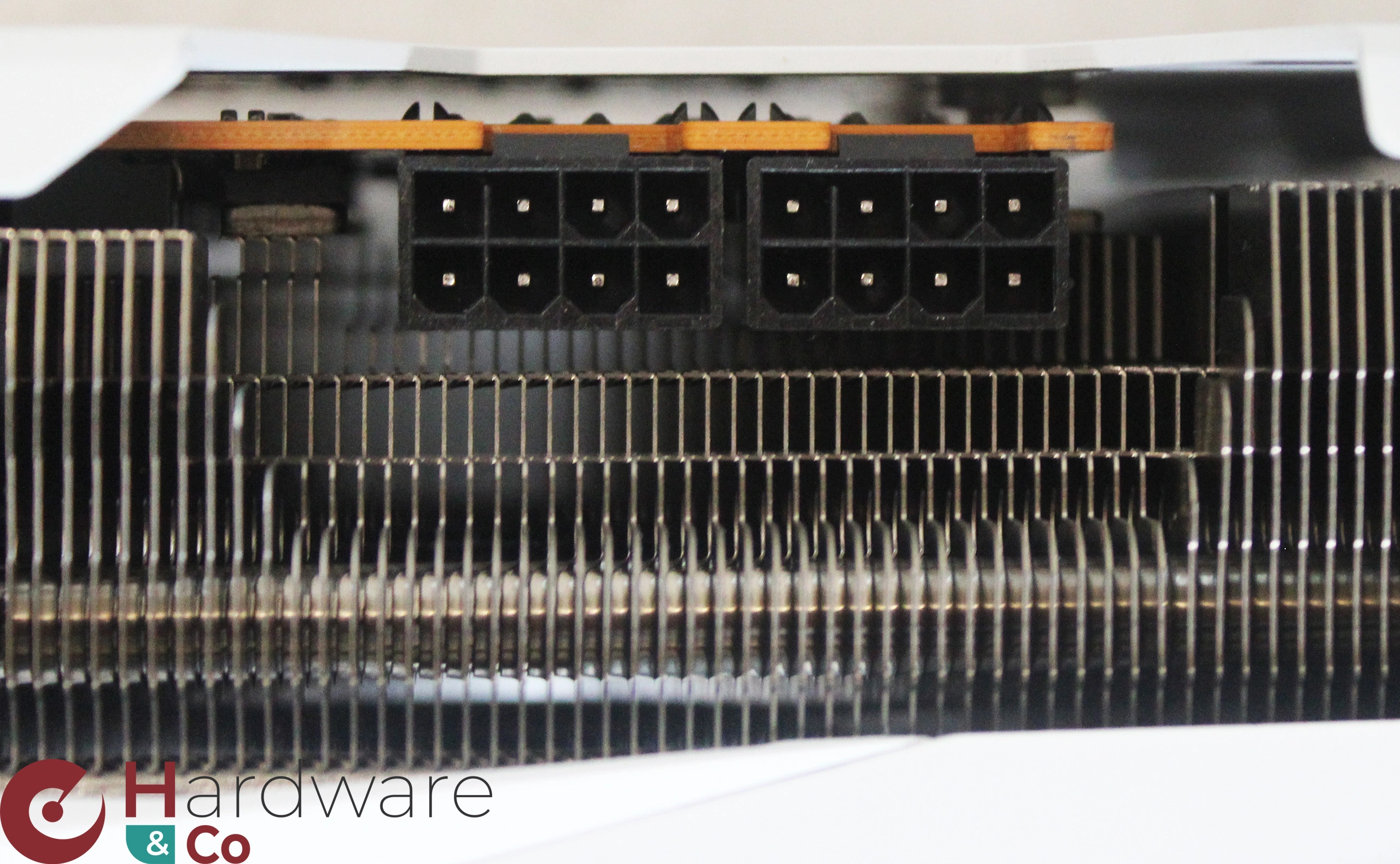

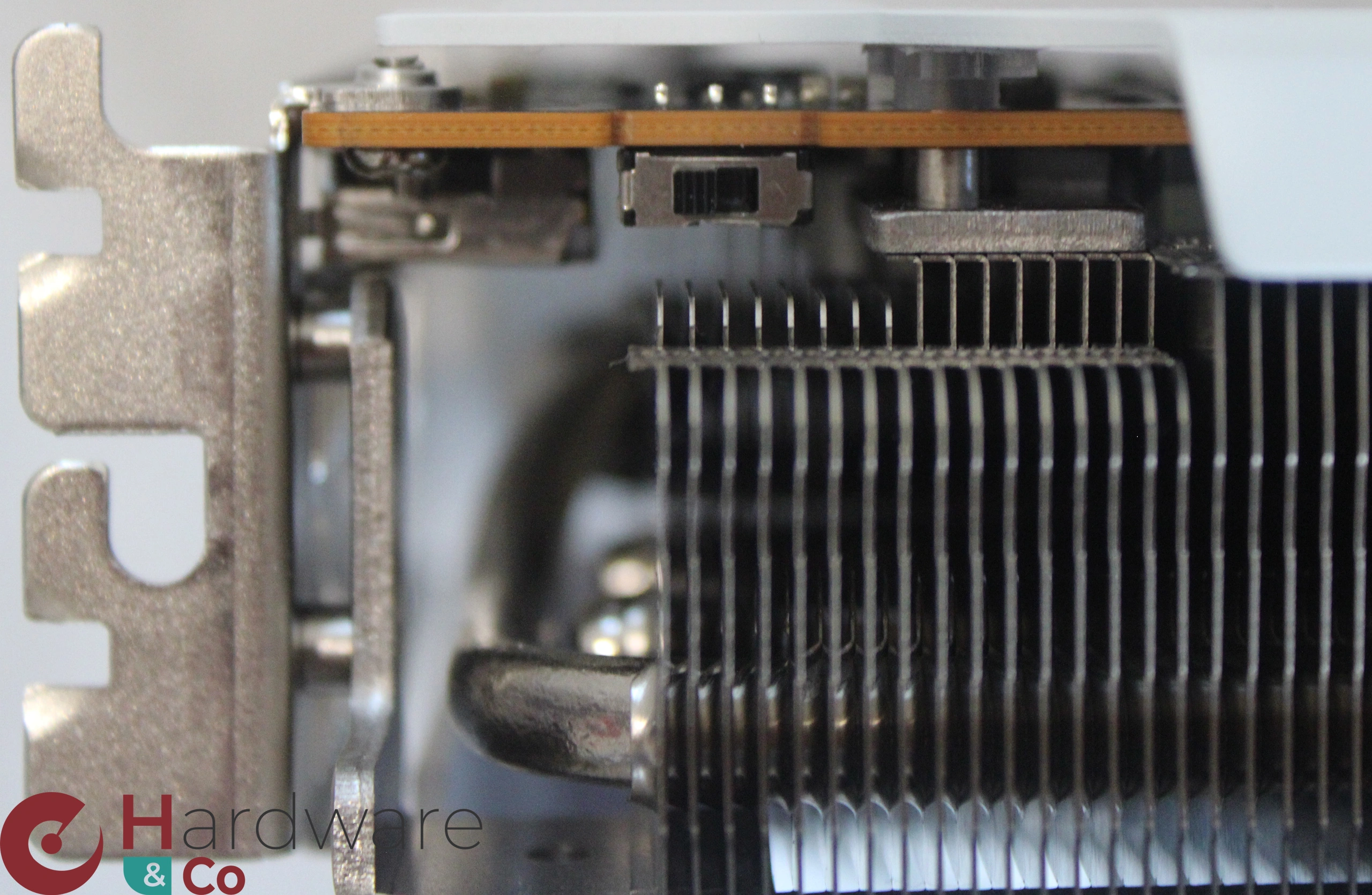

Voici une vue rapprochée des prises 8 pins d'alimentation, et le fameux switch BIOS. Vous aurez du mal à trouver l'information, y compris sur le site de XFX : le loquet proche de l'équerre arrière, c'est le mode Silent, proche du GPU c'est le mode Performance.

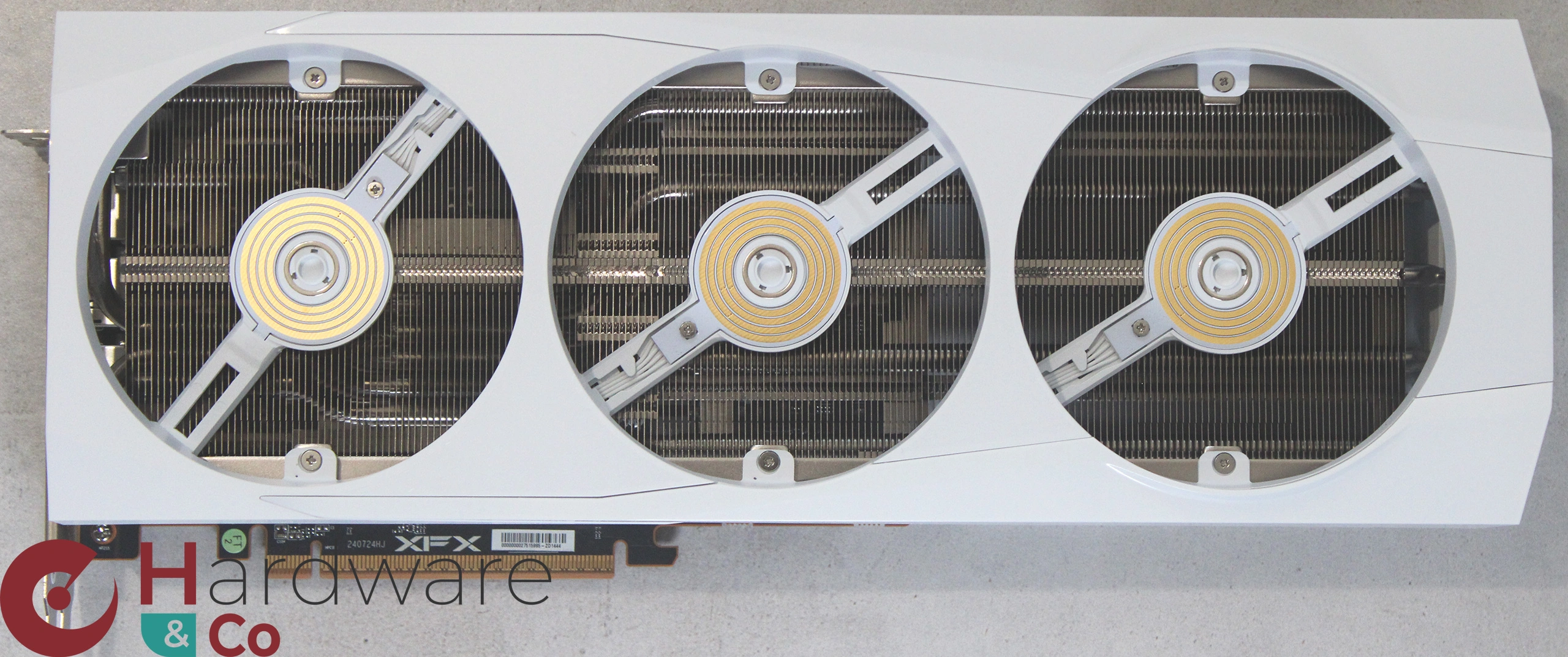

Les deux photos suivantes sont amusantes. La carte telle que vous la découvrirez dans sa boite, on y voit les 4 pistes métalliques en cercle qui permettent un contact permanent avec les ventilateurs, peu importe la position dans laquelle vous les mettrez. Et les moulins, avec les 4 contacteurs, chacun ayant une piste attitrée. C'est aimanté et c'est plutôt résistant, la force magnétique est donc là et bien prégnante.
