La carte par devant, par derrière, et même de côté !

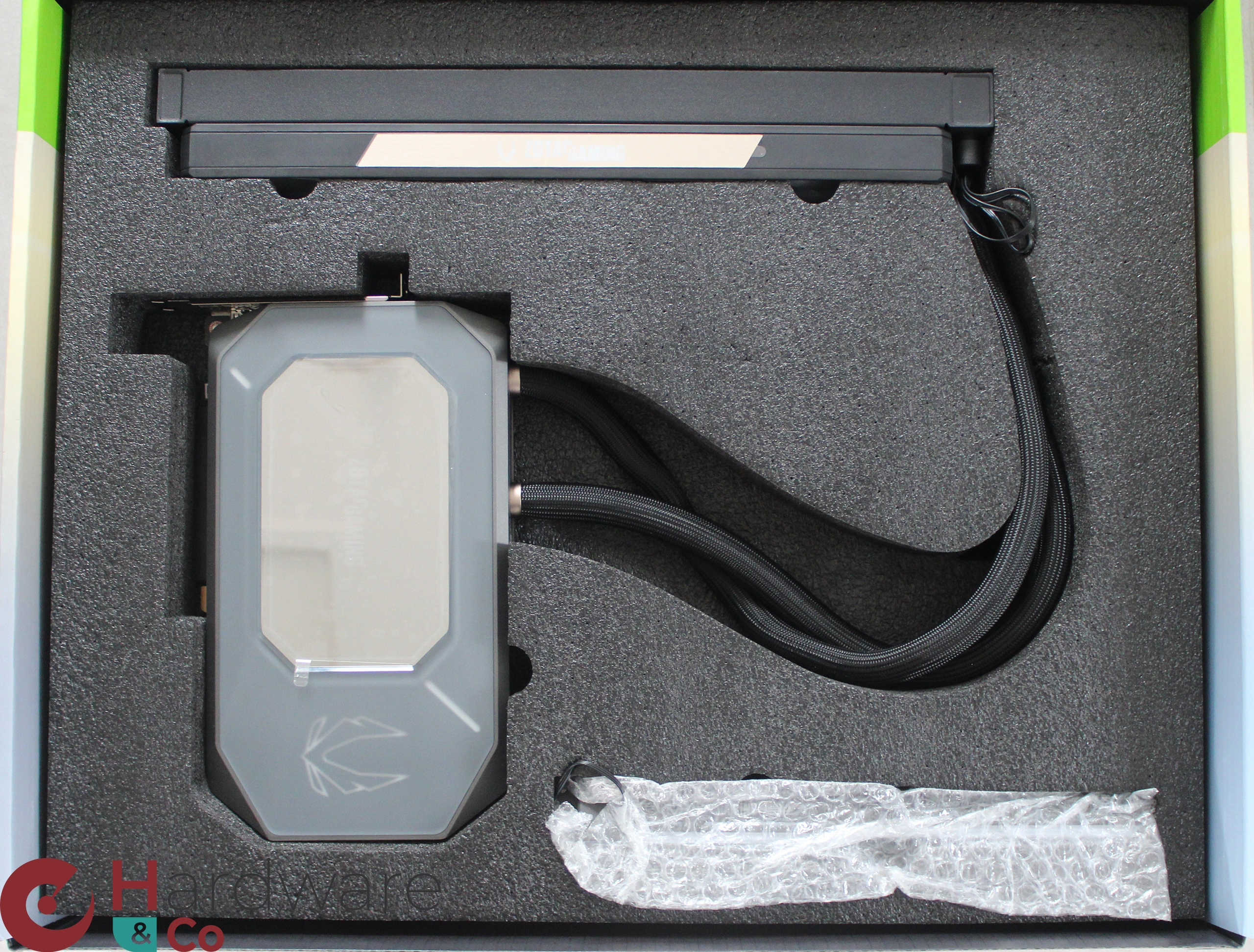

L'emballage est énorme, et il faut avouer qu'avec un AIO de 360 mm dedans, plus une carte que l'on imagine grosse, il ne pouvait en être autrement. On ouvre ensuite ce carton et voilà ce qu'on découvre : une carte d'un fort beau gabarit, deux longs tuyaux à gros diamètre, un radiateur avec 3 ventilateurs d'un seul tenant. On tique également sur les quelques bouclettes électriques, mais aussi sur l'absence de câblerie partout comme on peut en voir sur les AIO pour processeurs par exemple. En bas, un bundle est présent : dans le papier bulle se trouve un support de carte, puis en dessous on se trouvent un câble ARGB avec une extrémité qui se fixe sur le rack de ventilateurs et l'autre sur la carte maman, des vis pour fixer le radiateur sur votre tour et des capuchons pour les 4 sorties vidéo, sans oublier l'adaptateur 12V-2x6 vers 4 x 8 pins PCIe.

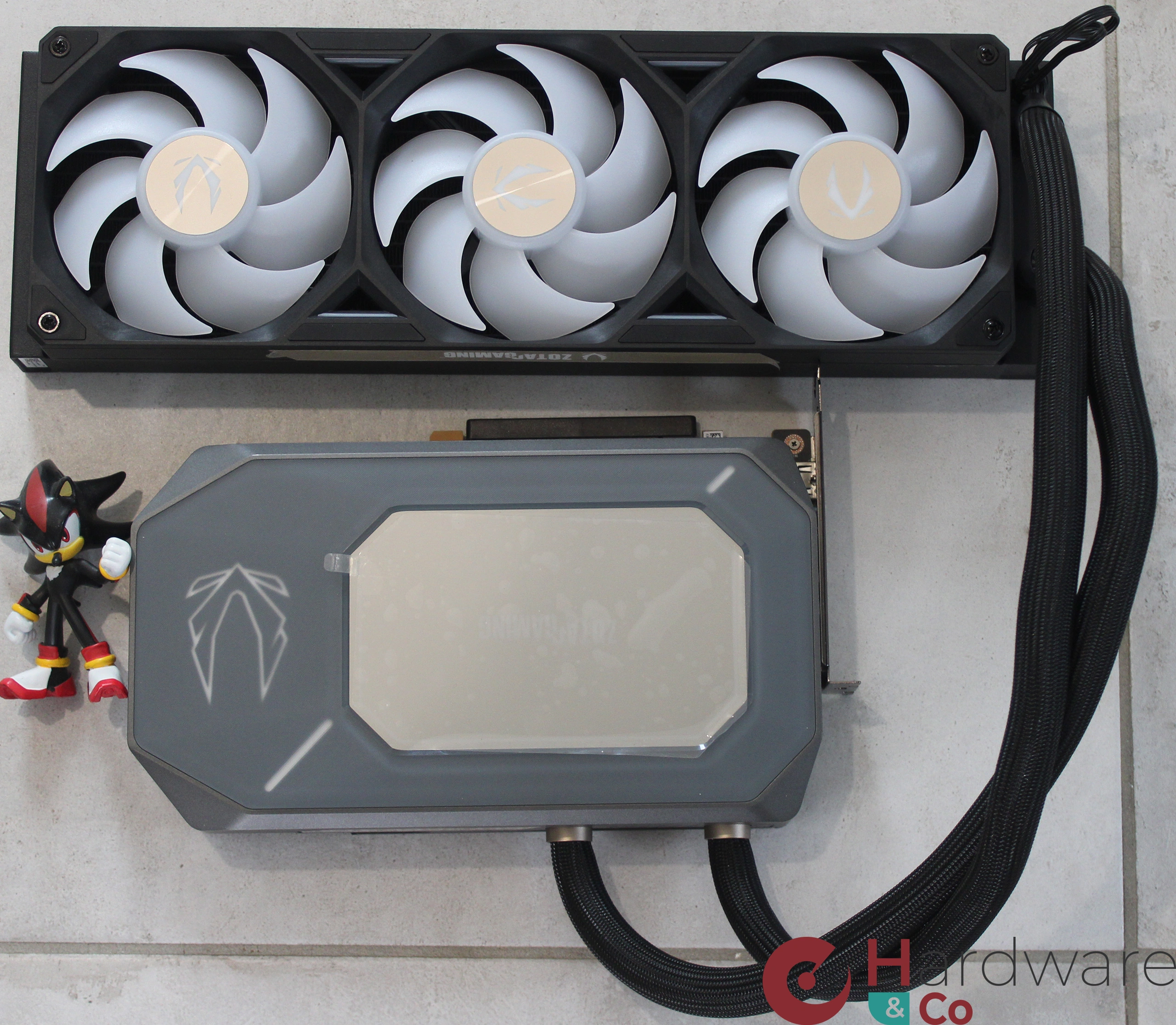

Une fois la bestiole sortie, on observe le tout. La partie carte graphique est finalement peu longue, nous la mesurons à 25.2 cm, en revanche qu'est ce qu'elle est haute ! Elle dépasse de 5 cm de l'équerre arrière, et de plus, les tuyaux sortent sur cette face, il faudra donc beaucoup de place entre votre carte maman et le panneau / capot de votre tour. La carte fait quasiment 2.5 slots à 1 mm près, c'est le seul item de raisonnable ! Quant au poids de la carte, même si les tuyaux et le radiateurs exercent une retenue sur la balance, nous pesons 2135 grammes, ce qui doit être proche du poids seul, on comprend par conséquent la présence du support métal de carte dans le bundle.
Pour ce qui est de l'AIO, c'est un classique radiateur surmonté de 3 ventilateurs de 120 mm pièce, soudés et translucides, l'ensemble des pales est totalement éclairé. Les tuyaux se jettent dans le réservoir, 3 bouclettes électriques correspondent à la mise en série des 3 moulins, notez qu'aucun câble n'est à brancher pour alimenter les moulins, ils tirent leur jus depuis le PCB, l'assemblage est très propre. On notera que c'est sur le rack de ventilateurs que vous devrez brancher le cordon qui permet de piloter l'ARGB via la carte mère.
La carte graphique est entièrement carénée, ce qui cache le waterblock et la pompe. Ce waterblock est entièrement cuivré, et occupe toute la surface du CPU, des VRM et de la VRAM. La pompe le surmonte et c'est d'elle que partent les deux gros tuyaux, l'un apportant de l'eau réfrigérée et l'autre transportant l'eau chaude au radiateur. Sur la carlingue, on retrouve un large miroir, qui s'éclaire avec un effet de miroir infini. Le reste est du top est en aluminium (magnésium ?) protégé par une couche de plastique translucide. Pour ce qui est du PCB à proprement parler, Zotac a placé 4 points de colle aux 4 angles du GPU afin de renforcer sa structure dans le temps. La firme a disposé également des fusibles sur le PCB, qui pètent en cas de surtension, mais qui auront le mérite de sauvegarder l'intégrité de la carte : il faudra passer par la case réparation le cas échéant. Enfin, les prises vidéos sont isolées pour éviter l'électricité statique, et éviter les bzzzzzz pénibles. Notez que les 4 zones à LED sont disposées comme suit : 3 sur la carlingue, 1 sur le radiateur.

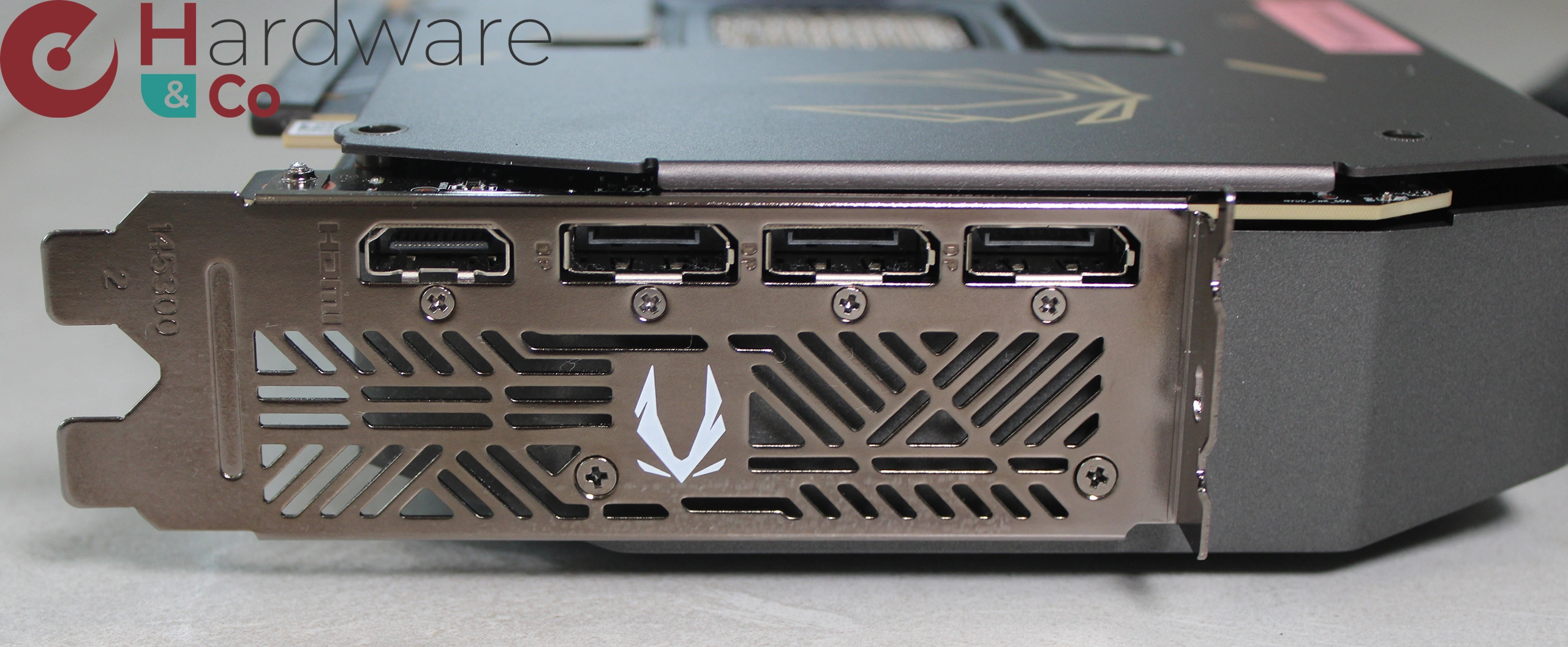

La carte fait 2.5 slots, c'est peu mais c'est la moindre des choses quand on watercoole une carte. Comme souvent / toujours, les prises vidéo occupent un "presque demi slot" le reste de l'équerre arrière est ajouré, sans que cela n'ait une incidence particulière sur le refroidissement, puisque la carte est watercoolée, pas de souffle direct ici. On retrouve 3 DP 2.1 et un HDMI 2.1.

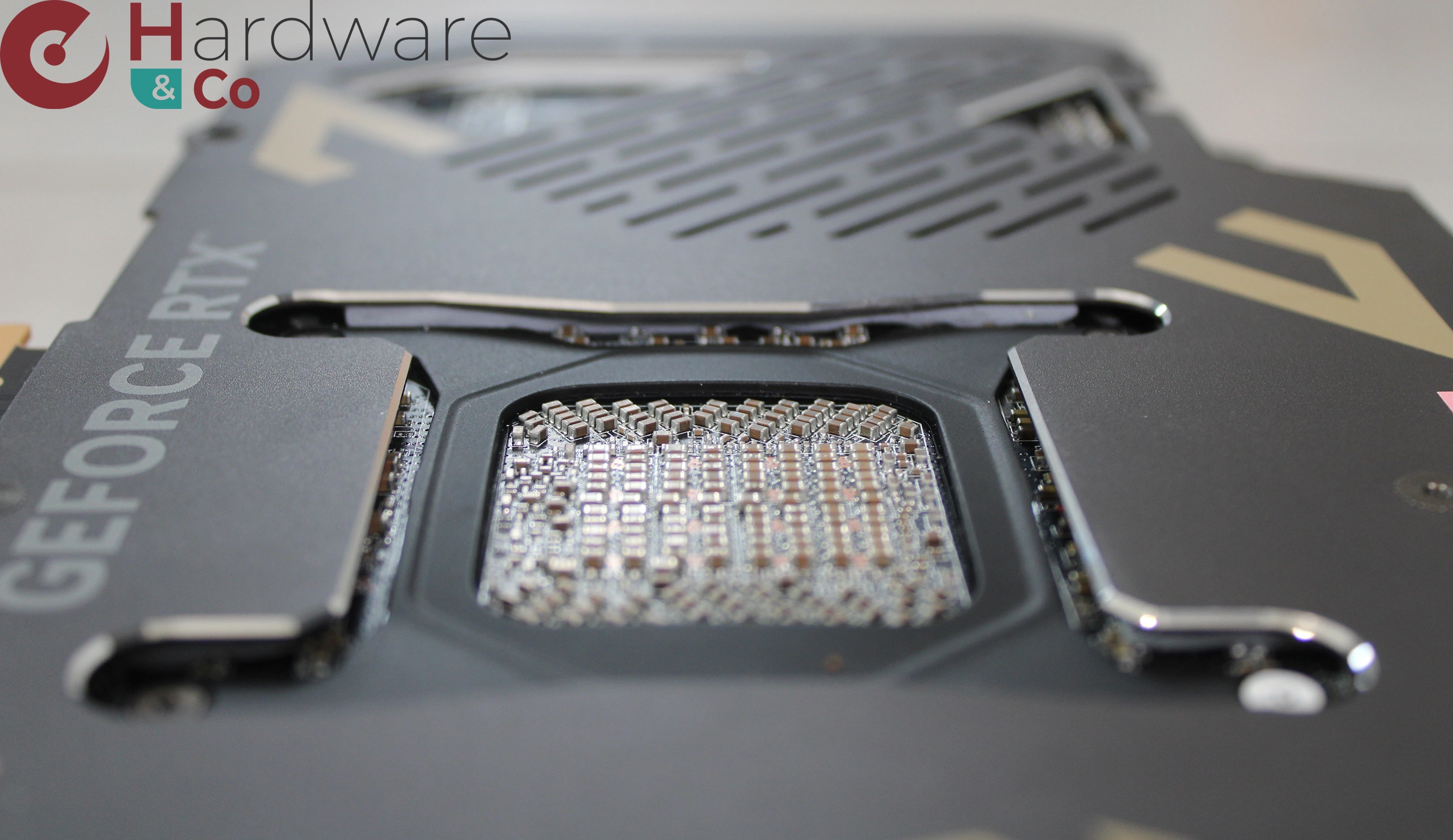

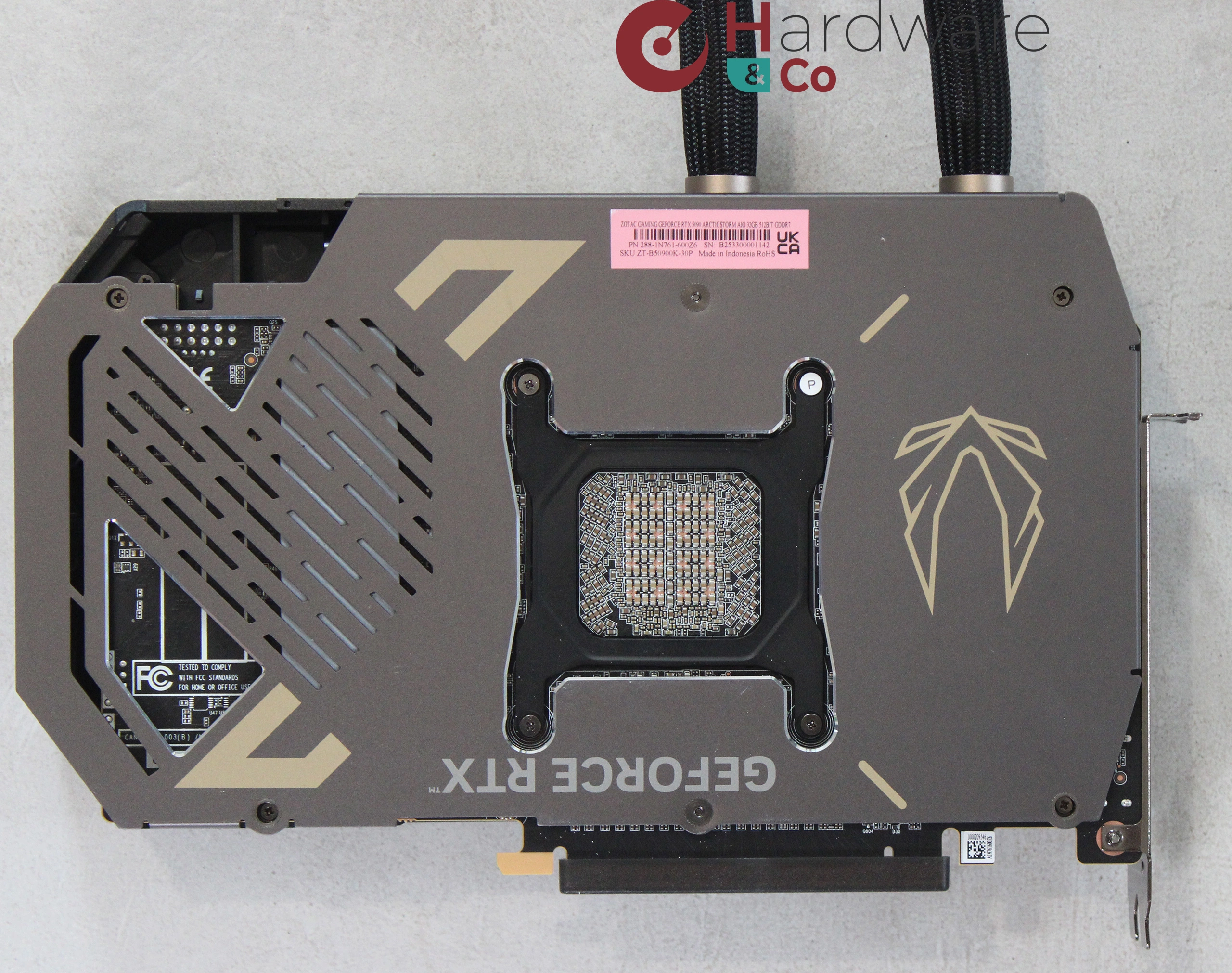

Au verso, une backplate masque l'ensemble des composants du PCB. Elle est en métal et rigidifie la structure. Elle possède des pads en regard des composants de puissance situés sur le recto, afin d'aider à la dissipation thermique. Elle est découpée au niveau du GPU, les bords sont biseautés et chromés. Sur la partie distale et supérieure, elle a une encoche qui permet de positionner le connecteur 12V-2x6, une lumière verte indiquera le bon branchement, rouge mauvais trip, la lumière se voit à travers les découpes obliques.

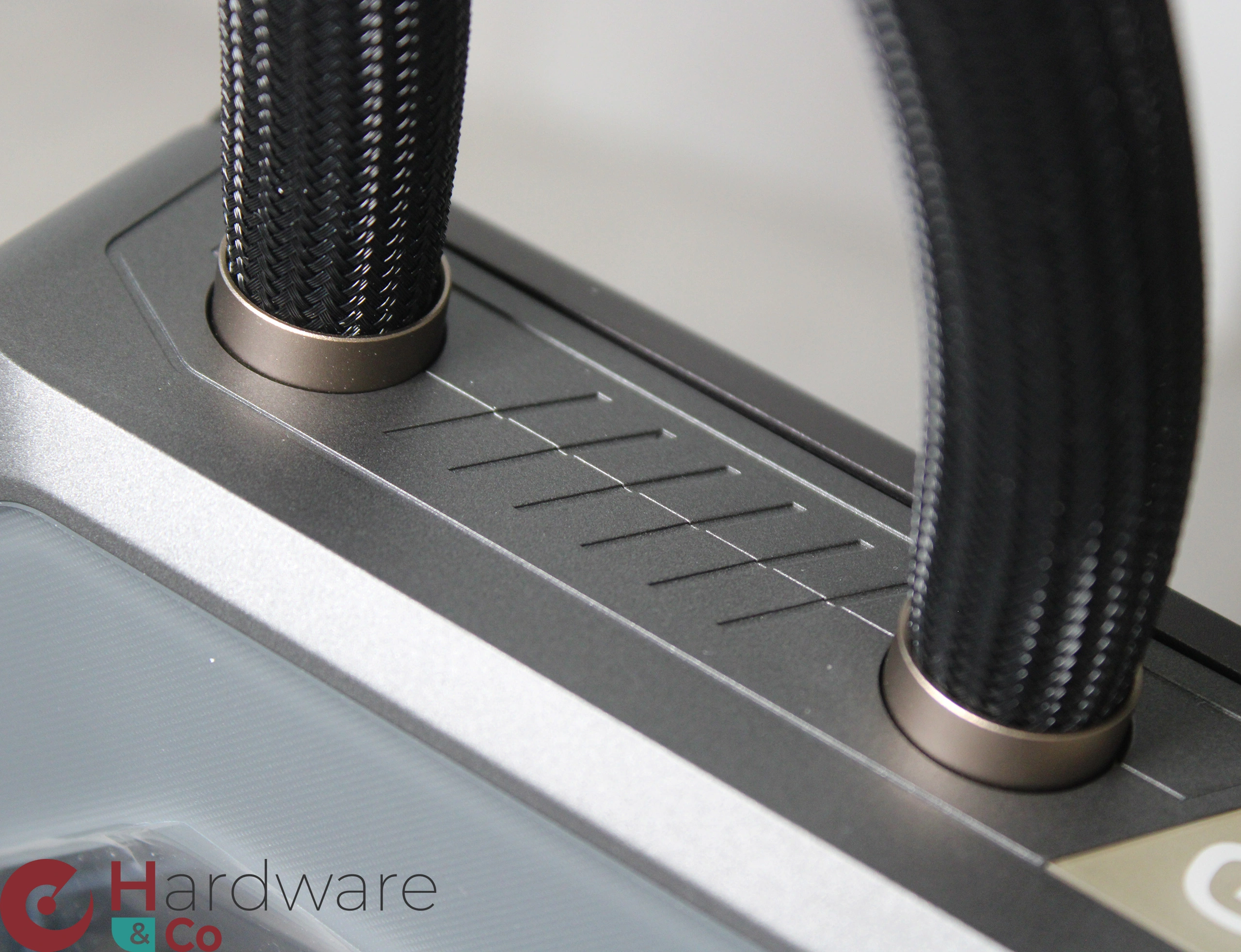

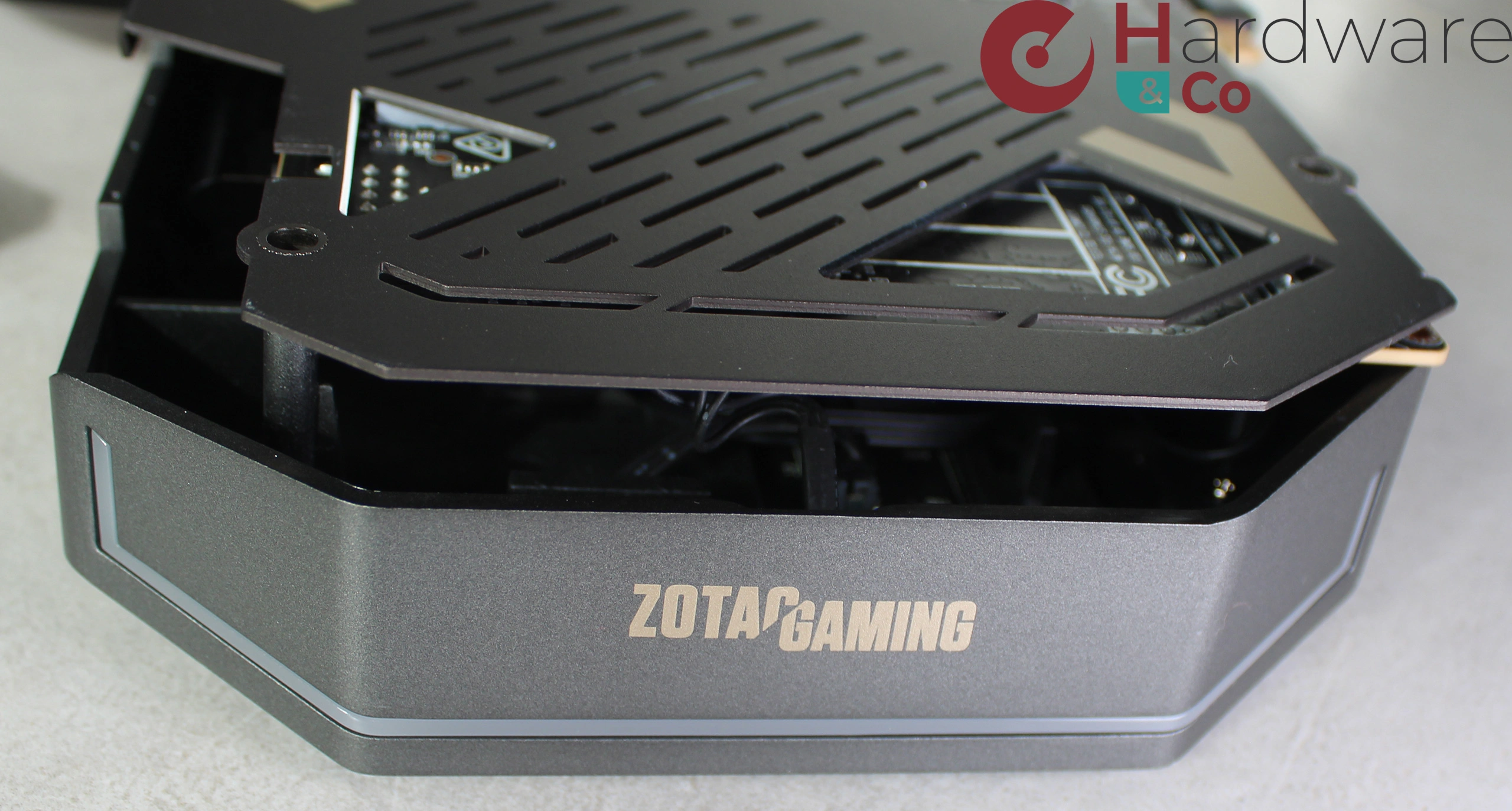

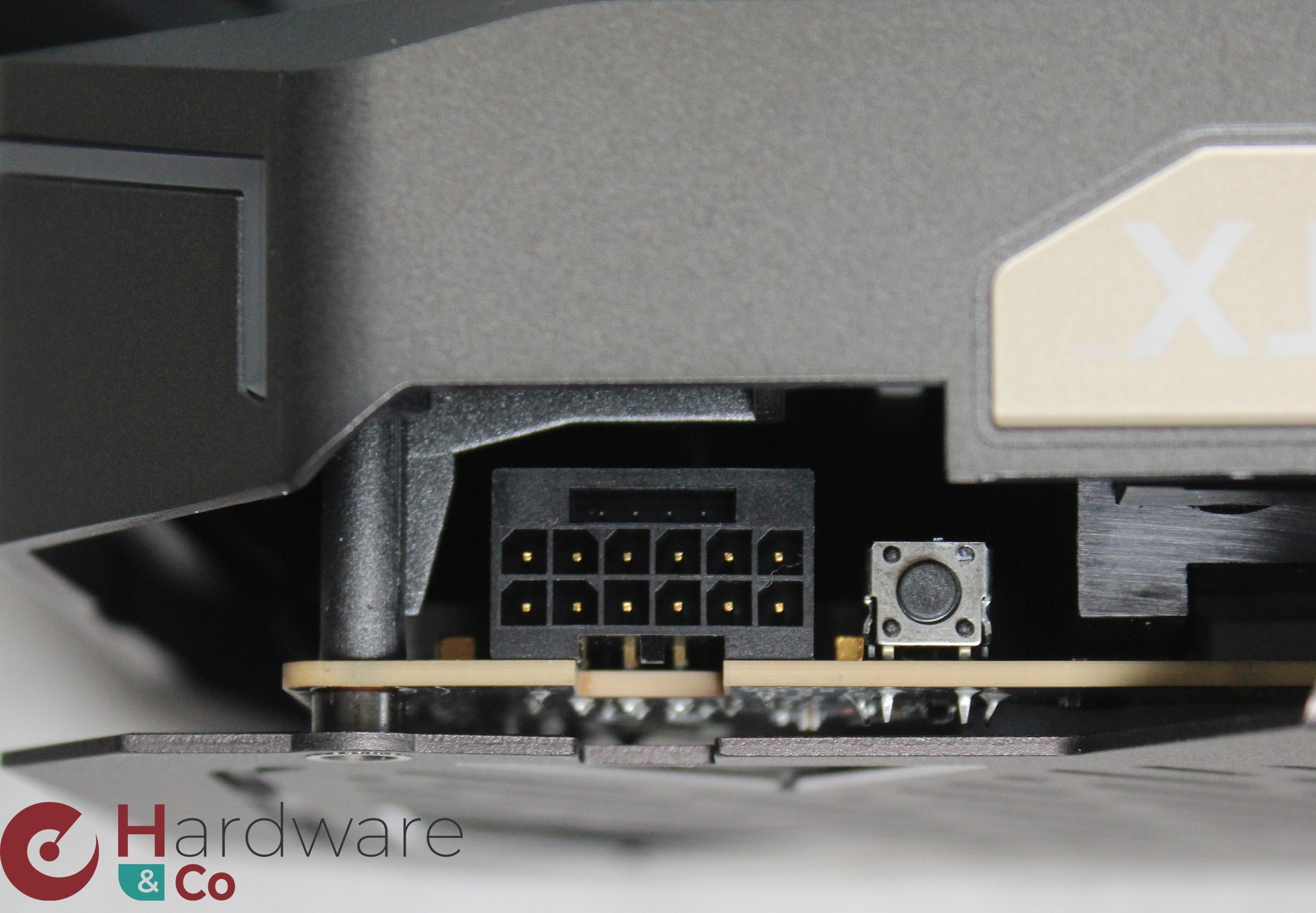

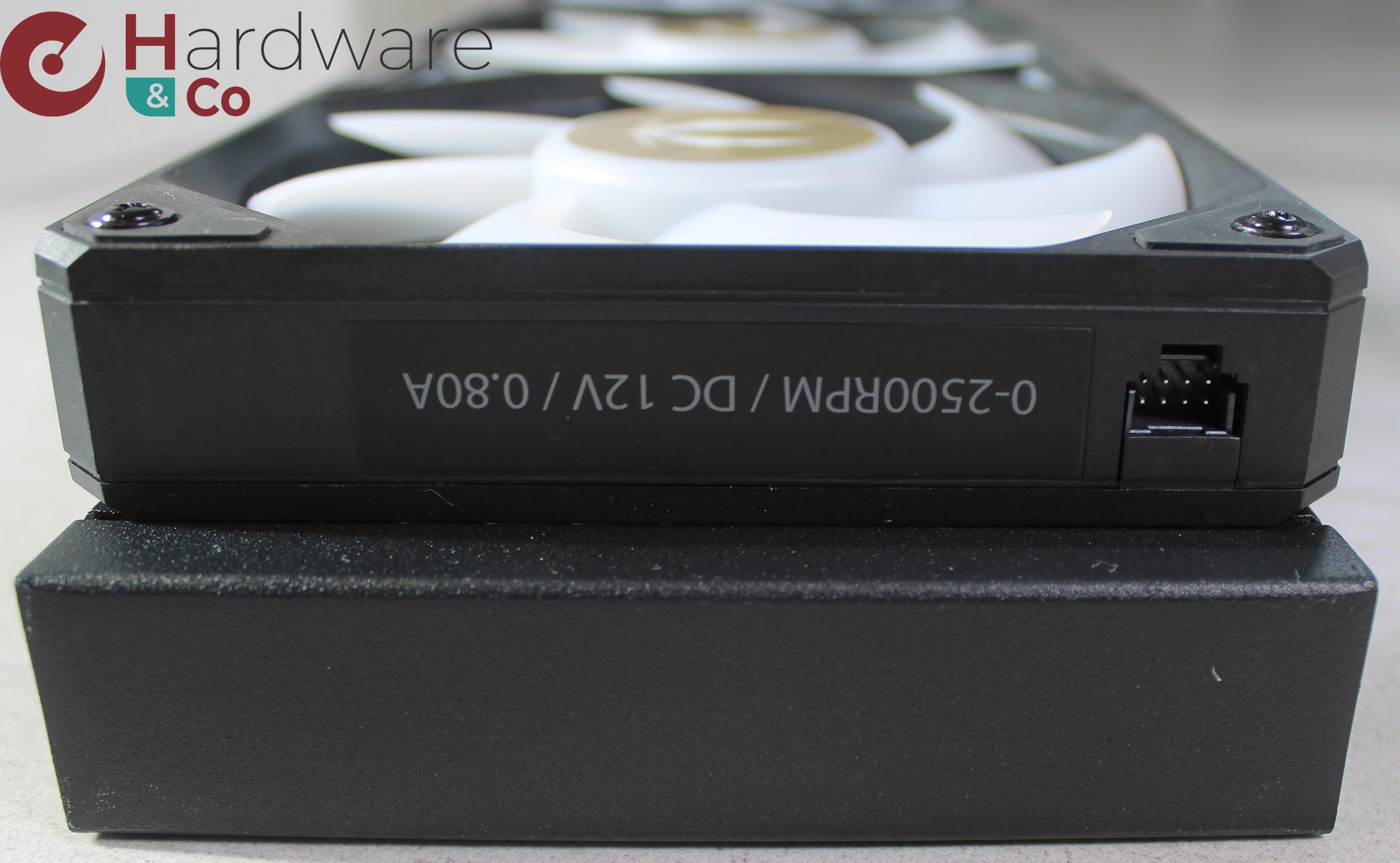

Voici cinq clichés qui sont des focus de parties que nous avons jugées intéressantes. La première montre le connecteur d'alimentation 12V-2x6 avec le switch double BIOS. Quand la carte clignote en rouge, c'est le mode performance nommé Amplify chez Zotac qui officiel, si elle affiche du bleu, c'est le mode Quiet. La seconde image montre un peu la finition de la carte à l'arrière, avec la partie fan cachée à l'intérieur. La troisième image montre le connecteur de gestion de l'éclairage ARGB des ventilateurs. Le quatrième cliché montre la sortie des deux tuyaux de l'AIO, sertis, avec une finition très propre. Enfin, la dernière image montre le pad thermique qui unit backplate et PCB.
