Le montage... en vidéo !
Le plan est simple : Un gros radiateur en haut, un gros radiateur en bas et la distro plate sur la façade du NZXT H7. Nous commençons le montage par la mise en place de ces éléments dans le boîtier.
L'emplacement du fond est rempli d'Apex Stealth Metal pour préparer la mise en place du second radiateur. C'est là que nous découvrons notre première erreur : Le second radiateur de 360 ne pourra pas être installé sur le bas, puisqu'il est trop grand. On le remplace par une NexxXos XT45 de 240 mm, qui attendait sur le banc de touche. En plus, cette option permet de libérer de la place sur l'avant pour le passage des tubes.
Une fois cette tâche accomplie, nous nous occupons des différents waterblocks. Celui du CPU pour commencer et qui prendra quelques minutes à installer. Puis celui de la carte graphique qui nécessite de démonter l'intégralité du système de refroidissement et des différents pads. Une fois que le PCB est à l'air libre, nous pouvons installer l'Eisblock GPX. Il s'adapte parfaitement à notre carte, pas besoin de forcer.
Avant de mettre en place la carte mère dans le H7 Flow, nous installons sur cette dernière le MP 600 Elite, ainsi que les Dominator Titanium First Edition fournis par Corsair. L'ensemble peut être posé dans le boîtier, avant d'installer la carte graphique, ainsi que tous les raccords nécessaires à la construction de notre boucle.

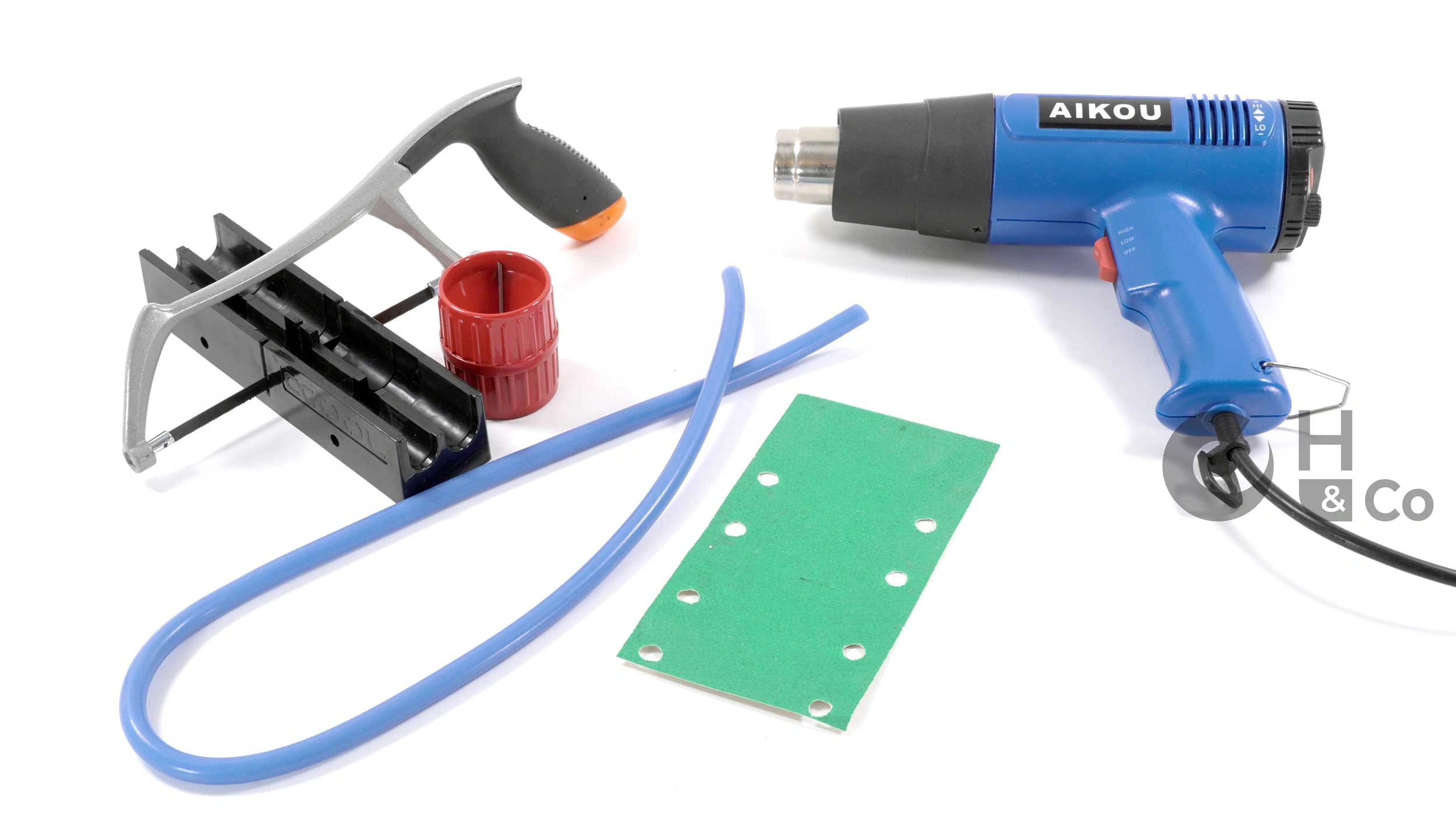

Le kit de survie de la fabrication de tubes rigides en milieu aquatique

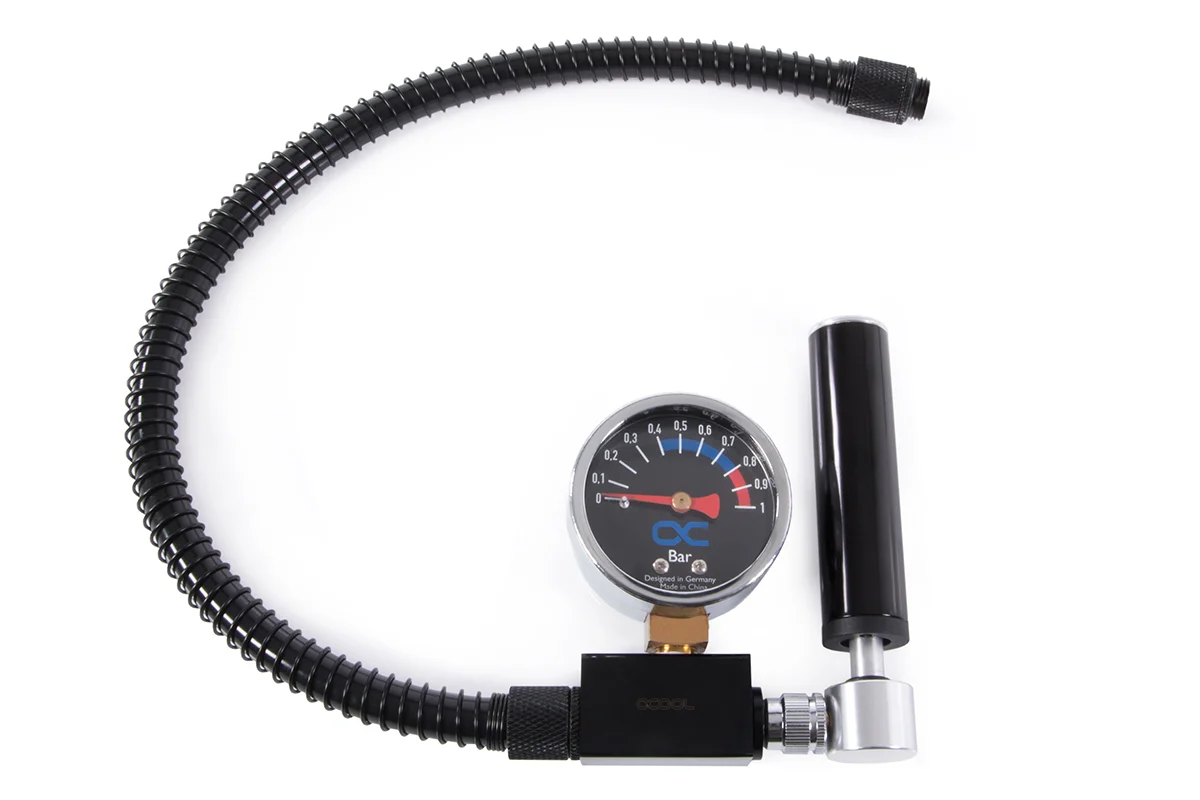

Là, il nous reste le plus difficile à faire : la tuyauterie. On s'arme de notre kit Eiskoffer, d'un pistolet thermique et de beaucoup de patience. C'est ici le plus intéressant, puisque parfois les plans ne se déroulent pas comme prévu. Nous avons eu affaire à deux nouvelles difficultés. La première étant la conception d'un raccord courbé pour connecter le radiateur du bas à son entrée sur la distro plate. Cette réalisation aura eu raison de nous comme vous pouvez le voir en image, mais ça n'est que partie remise !!! La dernière difficulté fût un problème de fuite résultant d'un mauvais vissage de la plaque de support avant du H7. Ce problème difficile à identifier s'est révélé à nous lors de la mise sous pression de l'installation. Ne faite pas l'économie d'une pompe, ce n'est pas qu'un accessoire.
Après quelques tours de vis à main pour bloquer la plaque et une dernière vérification de l'étanchéité, il ne reste plus qu'à effectuer le remplissage. Nous avons utilisé un bon litron de Eiswasser Crystal Clear, en espérant qu'il reste bien à l'intérieur du circuit. Une fois terminé, on serre les fesses et on appuie sur le bouton Power ! Tout s'illumine, la pompe tourne, le liquide circule, quelques tests s'imposent.
Test intéressant, bravo.
En cas de manque de place il pourraît être judicieux de choisir plutôt un rad de 280, il n’y a qu’a voir l’infime différence entre un arctic freezer II 280 et le 360.....
Pas besoin de se lancer dans une boucle rigide demandant effectivement beaucoup plus de compétence, du tuyau souple fait très bien l’affaire.
Perso j’ai deux 280 dans ma tour, dont un 60mm et un 30mm full cuivre, justement pour meubler au mieux le boîtier et garder suffisamment de place pour les autres composants, cela me permet de faire tourner mon 5700X à 4,85 allcore sans dépasser les 63°.
Bon courage pour le future dossier watercooling, c’est beaucoup de travail.
+1
C'est vrai qu'on aurait pu être moins gourmands.
En ce qui concerne le tubing, j'ai opté pour du rigide, parce que ce que le souple que je voulais n'était pas dispo.
Initialement on partait sur du full black waterblock et tube.
Il devrait y avoir une MàJ rapidement avec la nouvelle section rigide et une pointe d'OC.
👍Dans mon +1 il 'y avait aucune critique, je saluais le "complément d'info" de lord@ctarus.
C'est bien ce que j'avais compris ^^
C’est ce que j’ai choisi du EK loop ZMT black 😁
Très bon taf.
😅
Cool, merci d'avoir mis en avant le watercooling custom :) Et je sais le taff que ça représente : https://imgur.com/a/P161KkX
J’apprécie beaucoup sur les derniers produits alphacool le fait que l'on ne visse plus sur le plexi mais sur des inserts métalliques. Ça évite si on sert un peu trop de fissurer le plexi.
Le boitier reste un point important lorsqu'on veut passer au WC. C'était un partenariat donc il fallait utiliser les pièces fournis mais ici, par exemple, si vous voulez garder ce boitier, je pense que leur combo pompe+réservoir aurait été plus adapté. Ca aurait permis peut être de mettre le rad du haut dans l'autre sens, et d'installer des ventilos en façade.
Précision importante que tout le monde oubli : empiler l'un au dessus de l'autre deux radiateurs ne sert à rien si on n'apporte pas d'air frais dans le boitier. C'est moyennement mon cas mais j'aimais trop ce boitier...
Il existe aussi des embouts spécifiques qui permettent de rectifier quelques alignements. Ils ne sont pas aussi beaux que ceux de EK mais franchement ça peut dépanner.
Dans les petits trucs à ajouter, je verrai bien : un indicateur que l'eau tourne, des sondes de températures. Et je pense qu'un waterblock GPU transparent mérite d'être monté à la vertical ;)
Jolie bête ^^
J'ai prévu une mise à jour avec un tube rigide et un indicateur de flux (je crois que c'est le même que le tien (17350))
J'ai aussi des coudes à 45° pour rectifier les angles si besoin;
ça devrait se faire avant la fin du mois.
