La carte par devant, par derrière, et même de côté !
Petit carton, petit emballage, ça signifie petite carte. Le carton extérieur ne fait pas de folie côté décoration, on y lit aisément Ventus 2X et OC Edition, tandis que celui qui est malvoyant ne peut pourtant pas rater le RTX 5060 Ti. Cependant, il manque une information plutôt capitale, c'est la quantité de VRAM. Attention donc aux erreurs lors des achats ! Le bundle est simple, c'est de mémoire de H&Co, le plus simple jamais vu car il est vide si ce n'est un petit fascicule traduisant la conformité du produit avec les normes européennes. Pas de support, ce qui laisse augurer d'une carte légère. Ses dimensions sont "petites", c'est une carte à taille humaine : 22.8 cm de long, le radiateur dépasse de 2 cm de l'équerre arrière, tandis que le tout reste à 2 slots pile pwal. Son poids ? c'est le même que l'année où Sisebut devient roi des Wisigoths, et où Thibert II pris une double déculottée face à Thierry II à Toul puis à Tolbiac. Puisque vous suivez les aventures d'Emilien sur les "12 coups de midi", vous aurez reconnu sans grande difficulté l'année 612. C'est aussi le poids en gramme, un poids plume comparé aux mastodontes que l'on a vu passer sur H&Co.

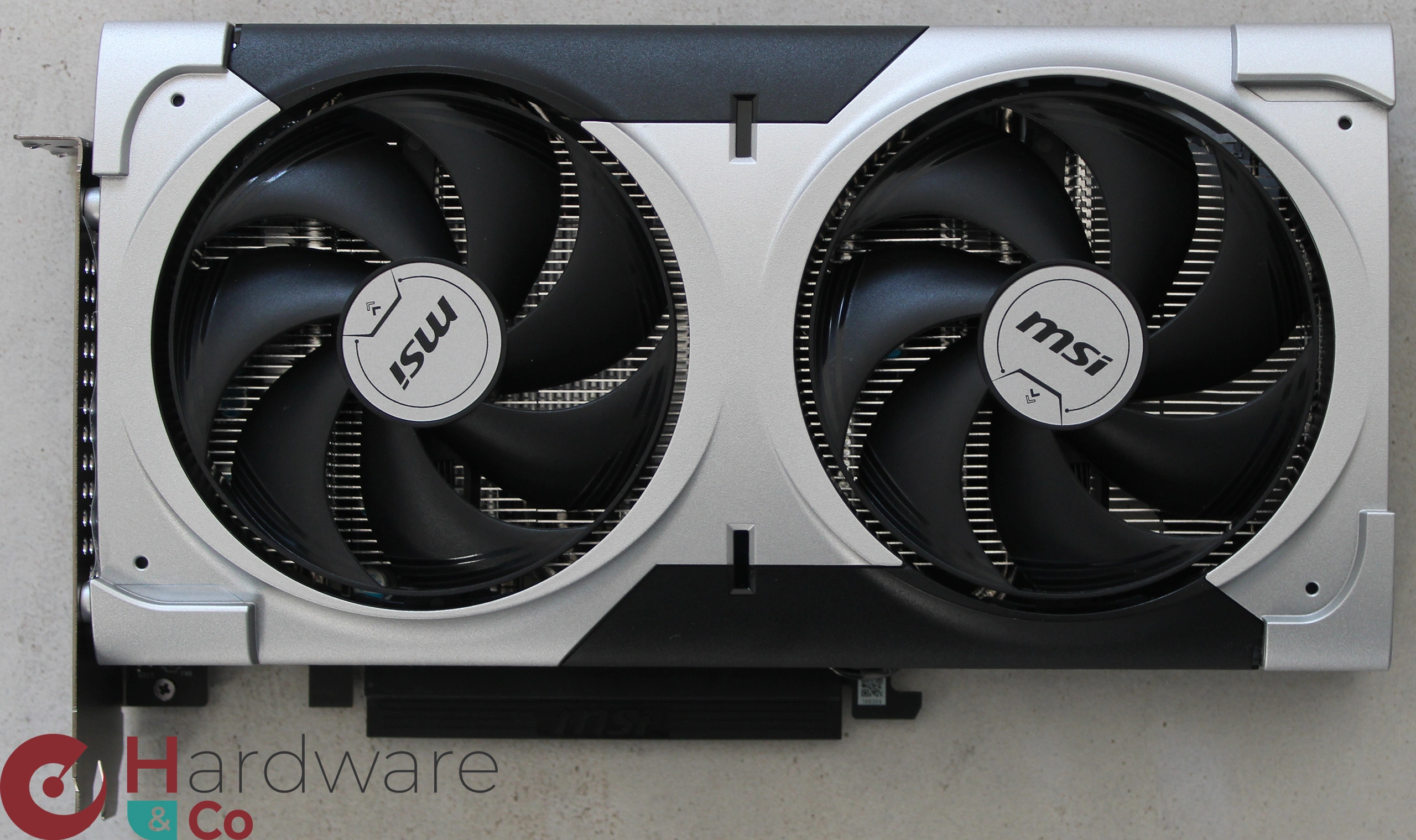

Le ventirad est classique, désormais c'est un style et un mode de fonctionnement vu et revu, mais il a fait preuve de son efficacité par le passé. La base cuivrée nickelée se charge du GPU et de la VRAM, ainsi que des composants de puissance. Au niveau du GPU se trouvent 2 caloducs de 6 mm aplatis pour maximiser la surface d'échange avec le GPU. Ensuite, deux moulins de 85 mm de diamètre nommés Stormforce se chargent d'envoyer l'air vers le PCB. Chacun d'eux est composé de 7 pales reliées entre elles par un cerclage en périphérie, ceci rigidifie l'ensemble, évite les fuites d'air, on gagnerait en efficacité. Par ailleurs, les deux tournent dans le même sens antihoraire. Le tout est incrusté dans un carénage plastique gris clair et noir. On notera que c'est du plastique plutôt souple et fragile, sujet aux torsions si vous êtes indélicats. MSI a, en revanche, fait un peu évoluer le look du carénage, c'est mieux qu'avant mais ça reste "basique". Il n'y a aucune LED pour ceux qui y sont allergiques, c'est une bonne nouvelle !
La carte fait 2 slots, elle a le label SFF de NVIDIA, ce qui garantit son intégration dans tous les boitiers ayant le même label, et dans quasiment tous les autres finalement vu ses dimensions contenues. Le TGP officiel étant de 180 W, c'est peu et cela permet des cartes aux gabarits moins exubérants.

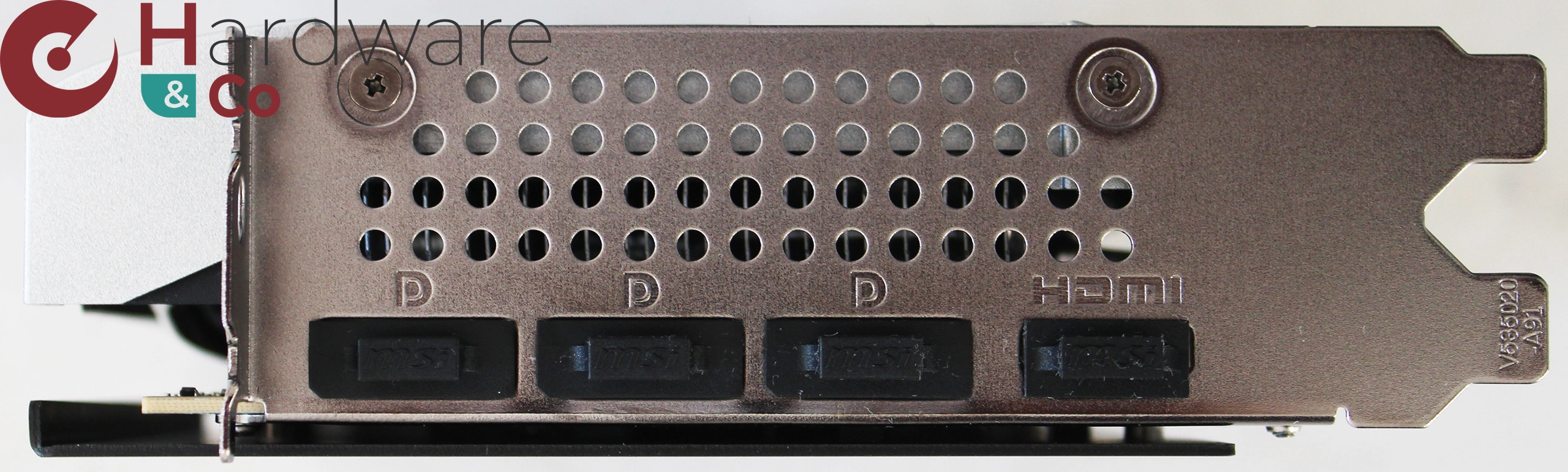

l'équerre arrière est double : 3/4 de slot sont réservés aux 3 prises DisplayPort 2.1 et l'unique HDMI 2.1, tout le reste est percé de trous pour permettre à une frange de la chaleur dégagée de s'échapper. Nous verrons l'impact sur les températures via l'imagerie IR.

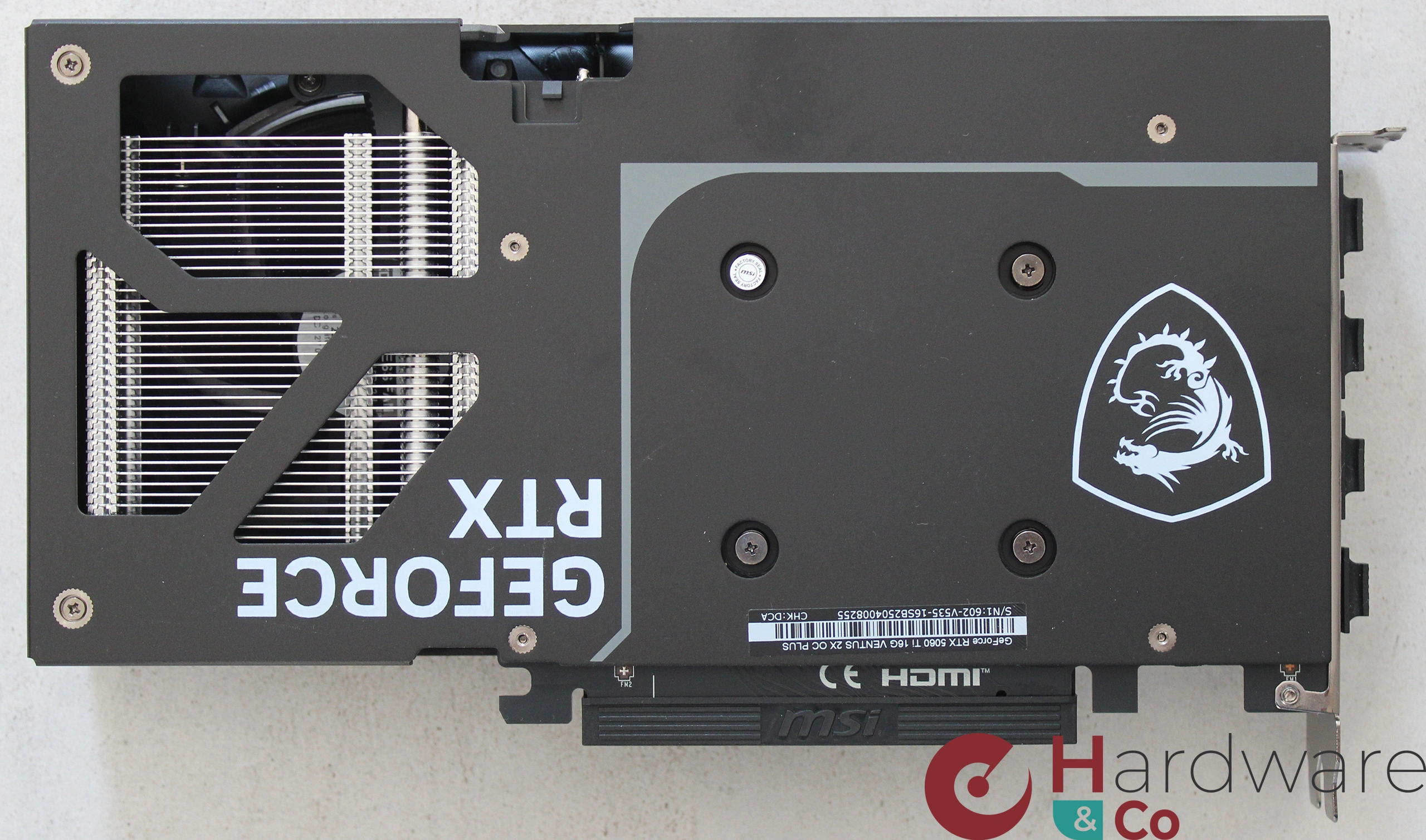

Au verso, une backplate masque l'ensemble des composants du PCB. Elle est également métallique, et rigidifie l'ensemble, mais pas que. Elle protège d'une part les petits éléments soudés sur le verso du PCB, et d'autre part grâce à des pads, elle aide à la dissipation de la chaleur, devenant pour le coup un gros radiateur plan augmentant la surface d'échange avec l'air de la tour.
Sur sa partie distale, elle est ajourée pour qu'une grosse partie de l'air mouliné par le Stormforce traverse les ailettes. Le PCB est court, mesuré à 14.2 cm, cela signifie qu'un peu plus de 8 cm sont uniquement du refroidisseur. Enfin, dernier point, pas de double BIOS..

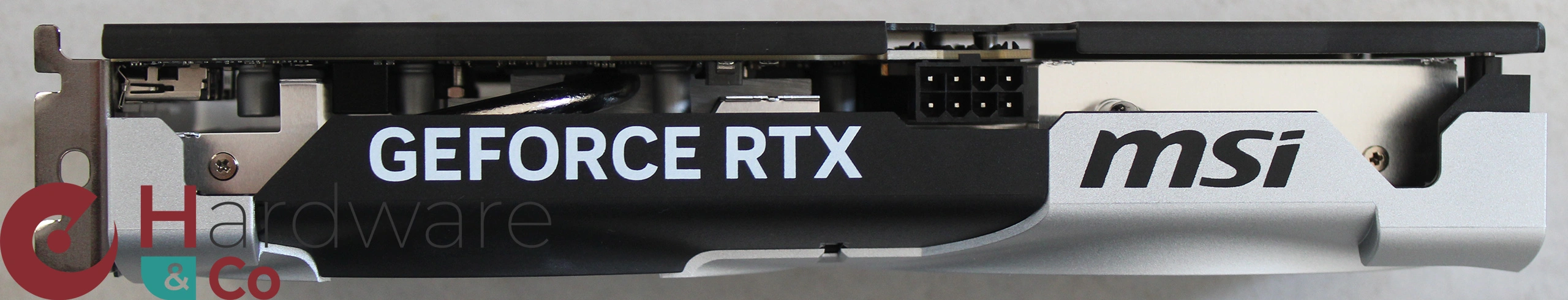

Voici deux clichés de la carte de profil, l'un étant en vue de dessus, l'autre en vue de dessous. On peut voir sur la première image que le carénage occupe plus de la moitié de l'épaisseur de carte, ce qui peut obstruer en partie la libération de l'air chaud. On y voit également le connecteur 8 pins PCIe, un caloduc et la backplate recourbée sur la tranche.

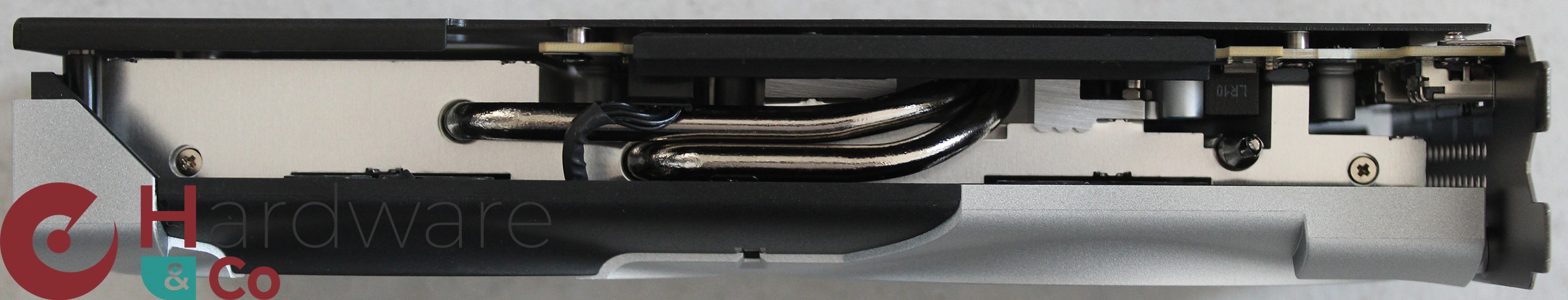

Sur la seconde image, vue de dessous, on distingue les 2 caloducs, le carénage moins épais, et globalement une finition très propre, y compris dans les câbles servant à alimenter les ventilateurs.

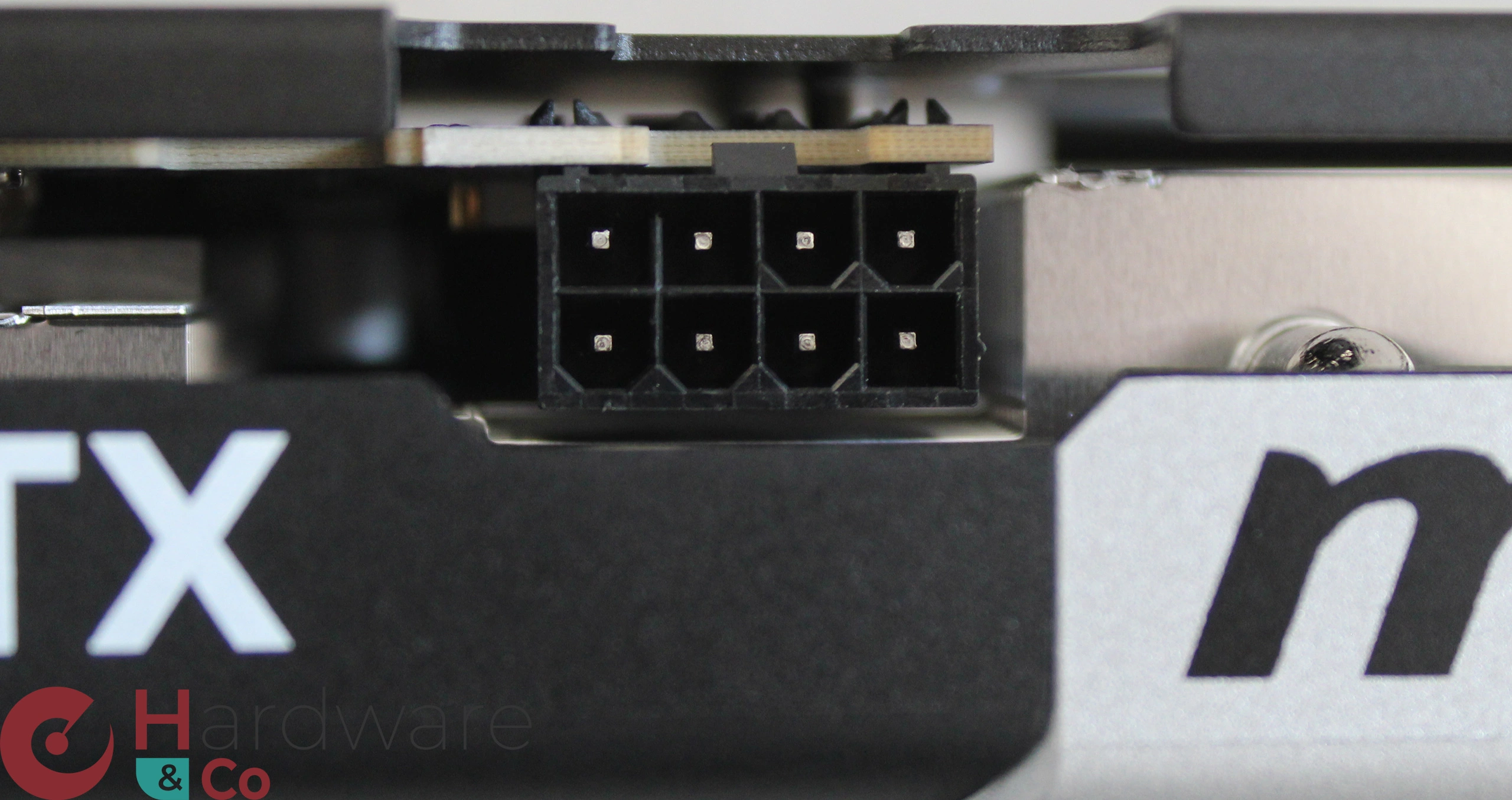

Voici enfin, en gros plan, au cas où vous n'en auriez jamais vus, un connecteur d'alimentation 8 pins de l'ancien temps. Il faut dire que le TGP de 180 W permet cette fantaisie, le connecteur 8 pins apportant 150 W aux 75 W que peut fournir le slot graphique, pour un total de 225 W maxi.

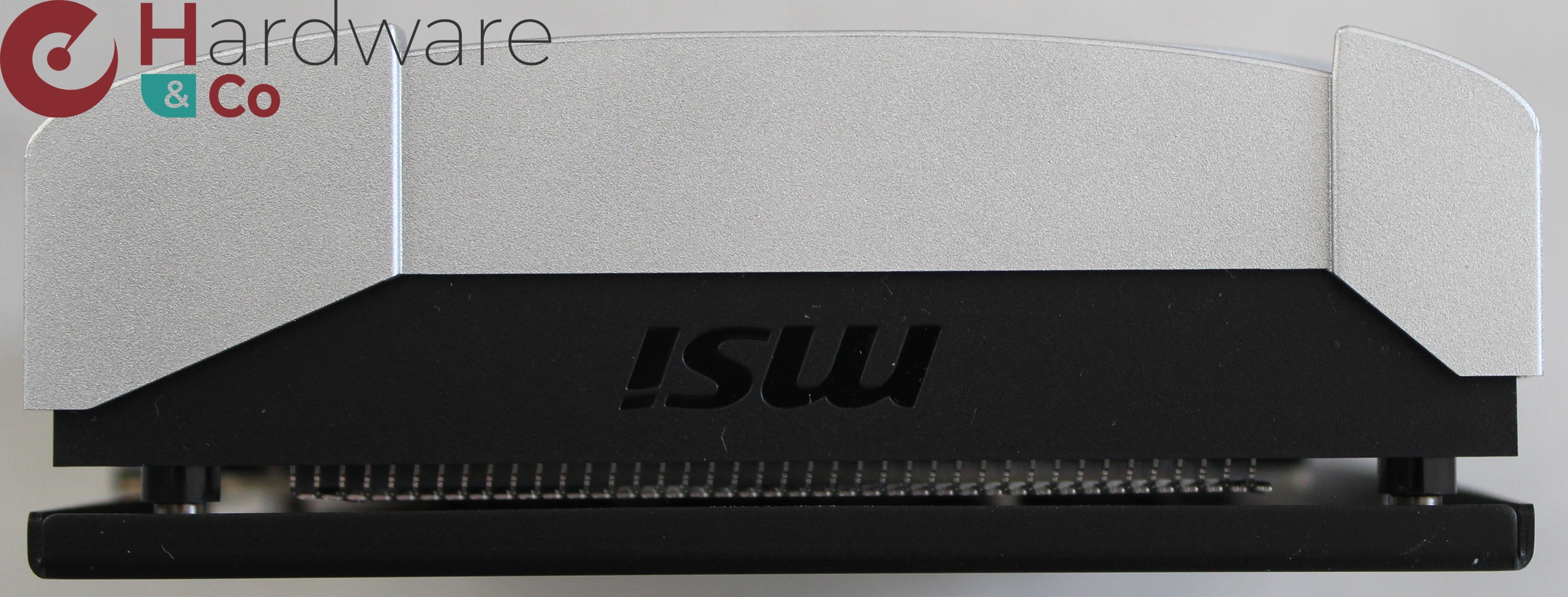

Voici une vue de l'arrière de la carte, opposée à l'équerre de fixation. Ce n'est pas sexy, mais c'est propre , et c'est ce que nous voulions vous montrer via ce cliché.
