La carte par devant, par derrière, et même de côté !

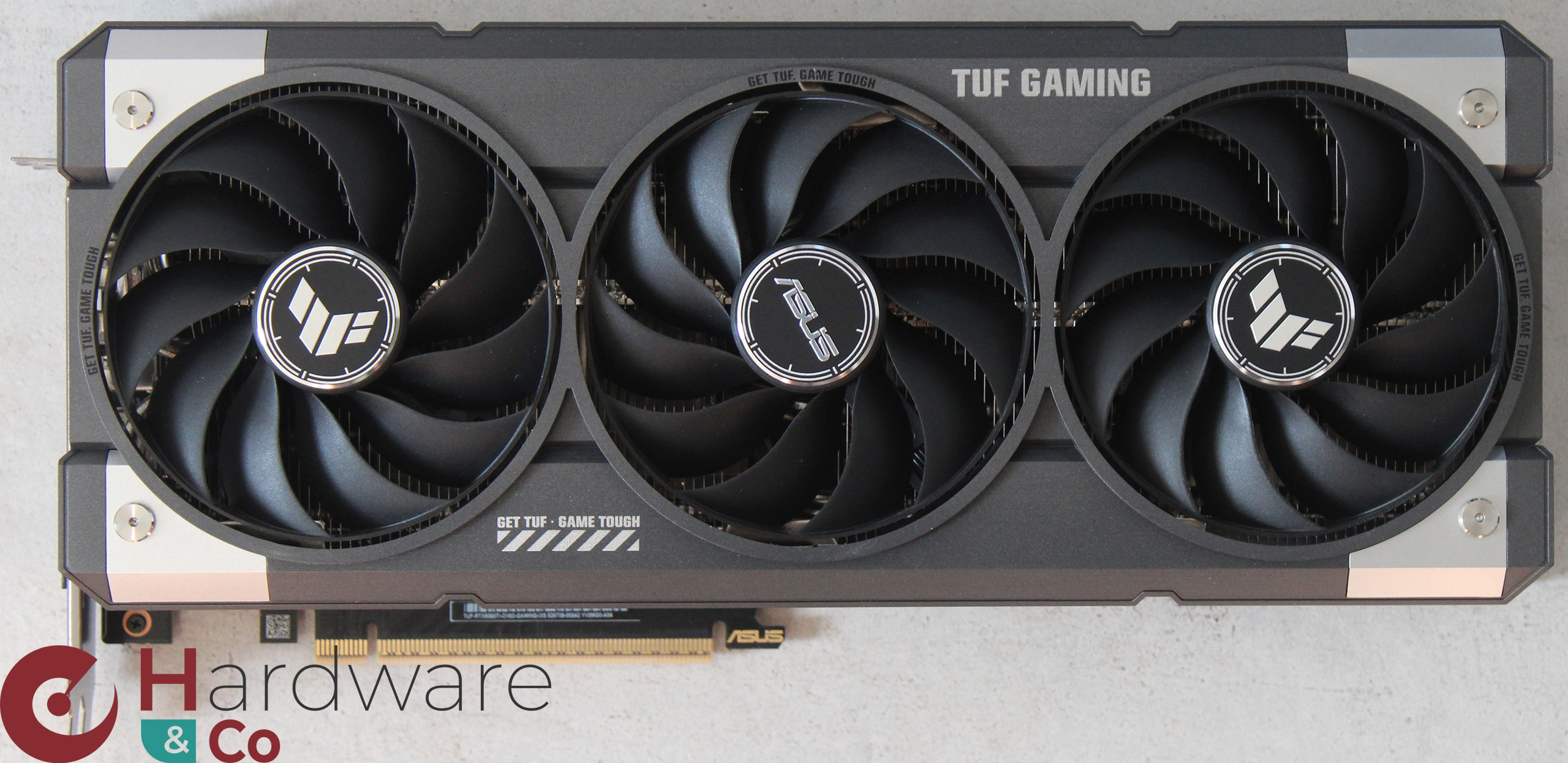

La série TUF chez ASUS bénéficie souvent d'un soin un peu plus poussé apporté à l'emballage. Le carton qui fait office de présentation est classique, avec le logo TUF sur lequel se projette la carte graphique, dotée de 3 moulins. Il ne peut y avoir d'erreur sur la version puisque les 16 Go de GDDR7 sont bien mentionnés et lisibles. Une fois cette couche d'emballage enlevée, on tombe sur un carton noir qui s'ouvre et se ferme comme un livre sans mousse volante, c'est pratique. On retrouve en guise de bundle un adaptateur 12V-2x6 vers 2 x 8 pins PCIe, et un système de support de la carte graphique, ce qui laisse supposer qu'elle fait son petit poids. Une fois la bête en main, nous la mesurons à 30.2 cm de long, elle dépasse de l'équerre arrière de 2.5 cm, et elle occupe 3.1 slot. Elle est donc plutôt gigantesque pour un GPU dont le TGP officiel est fixé à 180 W, mais qui peine, dans notre test initial, à dépasser les 150 W de consommation. Son poids est le même que l'année qui a vu le pape Lucius II accéder au trône après élection, et qui a aussi vu la reine de Hongrie Marie Comnène naitre. Comme vous ne regardez pas plus "Questions pour un Champion" que votre serviteur, il y a peu de chances que vous trouviez le nombre 1144. Voilà son poids, c'ets pas mal pour une RTX 5060 Ti !
Le ventirad ne va pas vous changer dans son fonctionnement. Une base en cuivre nickelée est au contact du GPU, de la VRAM et des composants de puissance, de là partent 4 caloducs qui répartissent la chaleur sur les deux blocs d'ailettes d'aluminium. ASUS a arrosé son PCB et les composants d'un revêtement antimouille pour mieux le protéger, et a usiné un heatspreader afin que sa surface soit la plus plane possible avec un procédé qui lui est propre, ASUS annonce 5 % de surface d'échange en plus et jusqu'à 2°C en moins. Les 3 moulins de 95 mm de diamètre, des AxialTech, possèdent 11 pales cerclées, celui du milieu tourne dans le sens horaire au contraire des deux extrêmes qui pédalent dans le sens antihoraire. Enfin, la carlingue est en plastique rigide, il y a 4 inserts en métal sur les 4 angles, l'usinage est excellent, l'effet bœuf du plastique fonctionne puisque ça ressemble à du métal jusqu'à ce qu'on le touche !

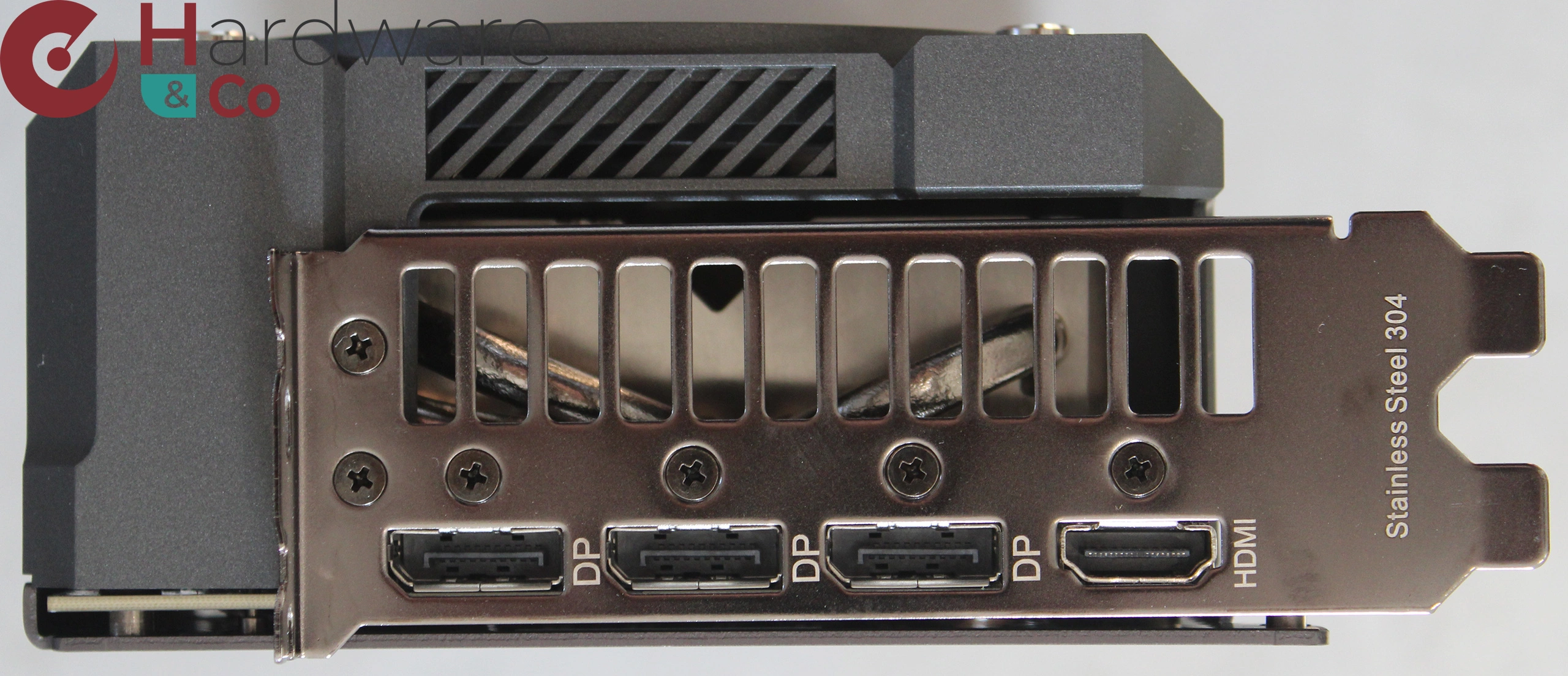

La carte fait 3.1 slots, mais l'équerre arrière occupe 2 slots. Les sorties vidéo occupent un demi slot, le reste est ajouré par des découpes. On y trouve 3 DisplayPort 2.1b et un HDMI 2.1b.

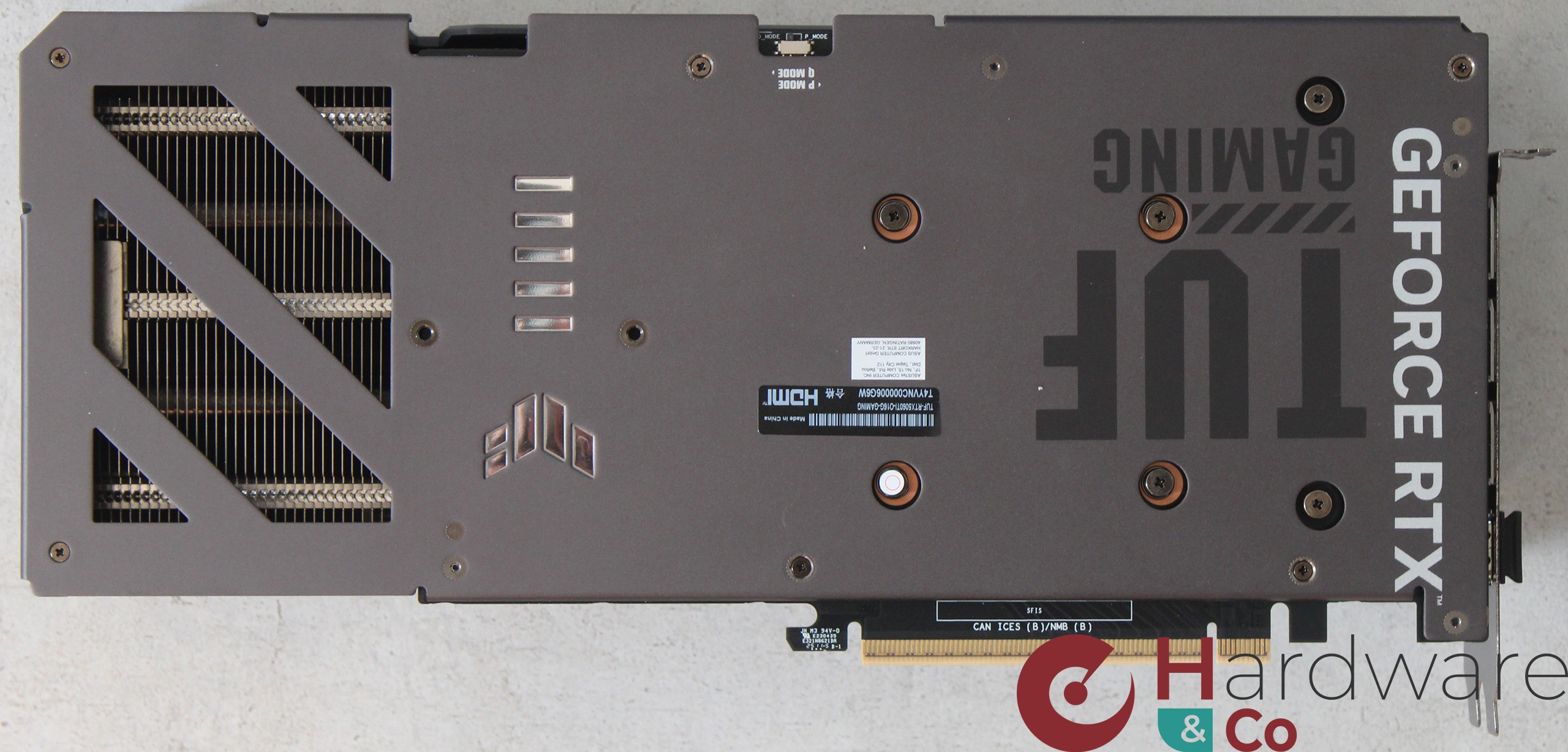

Au verso, une backplate occupe la totalité de la carte. Elle est en métal, elle donne de la force au PCB en lui évitant de se tordre dans le temps, elle participe au refroidissement en irradiant la chaleur concentrée sur l'avant de la carte (là où se trouve le PCB) sur tout sa longueur, et elle est au contact du PCB à certains endroits, améliorant encore plus la dissipation thermique.
Sur sa partie distale, elle est ajourée afin de permettre à une grande partie du flux d'air du dernier ventilateur de traverser les ailettes. Le PCB est plus court que la longueur totale de la carte, ce qui permet forcément cette fonction du ventirad. Vous trouverez sur le haut deux découpes dans le métal de la backplate : une grande pour le connecteur d'alimentation 16 pins, et une courte pour accéder au switch double BIOS. Vous avez le choix entre le mode Performance et Quiet, nous les étudierons tous les deux.

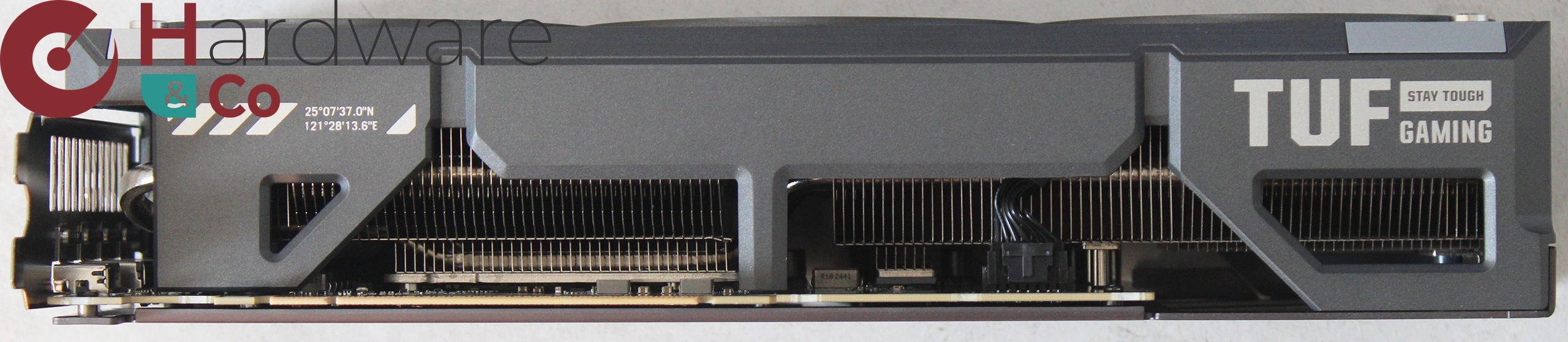

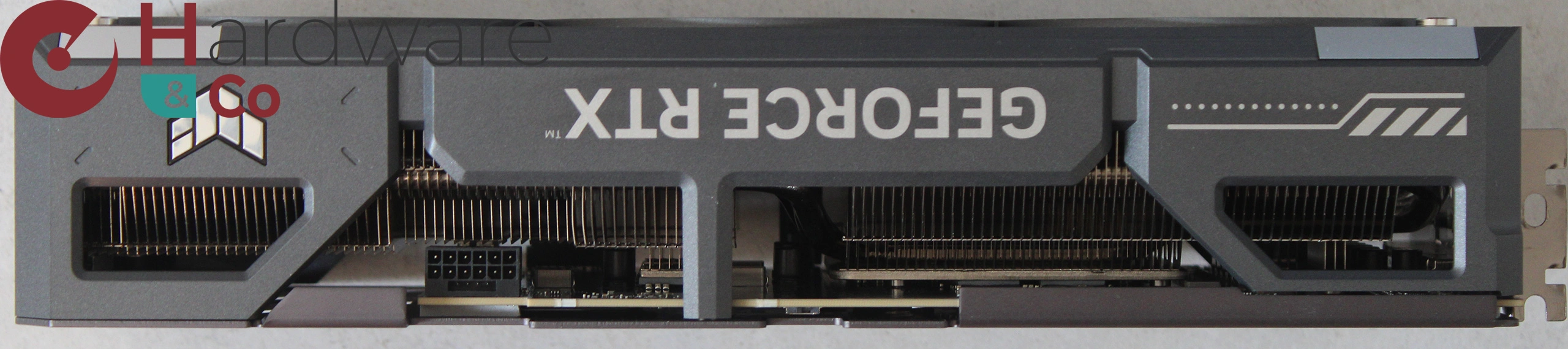

Voici deux clichés de la carte de profil, l'un étant en vue de dessus, l'autre en vue de dessous. La vue de dessus montre principalement les ailettes, la façon dont la carlingue est fixée à la backplate et le connecteur d'alimentation 12V-2x6. La vue de dessous montre la même chose sans le 12V-2x6, évidemment. Rien de spécial à signaler, le montage est propre comme vous pouvez le voir.

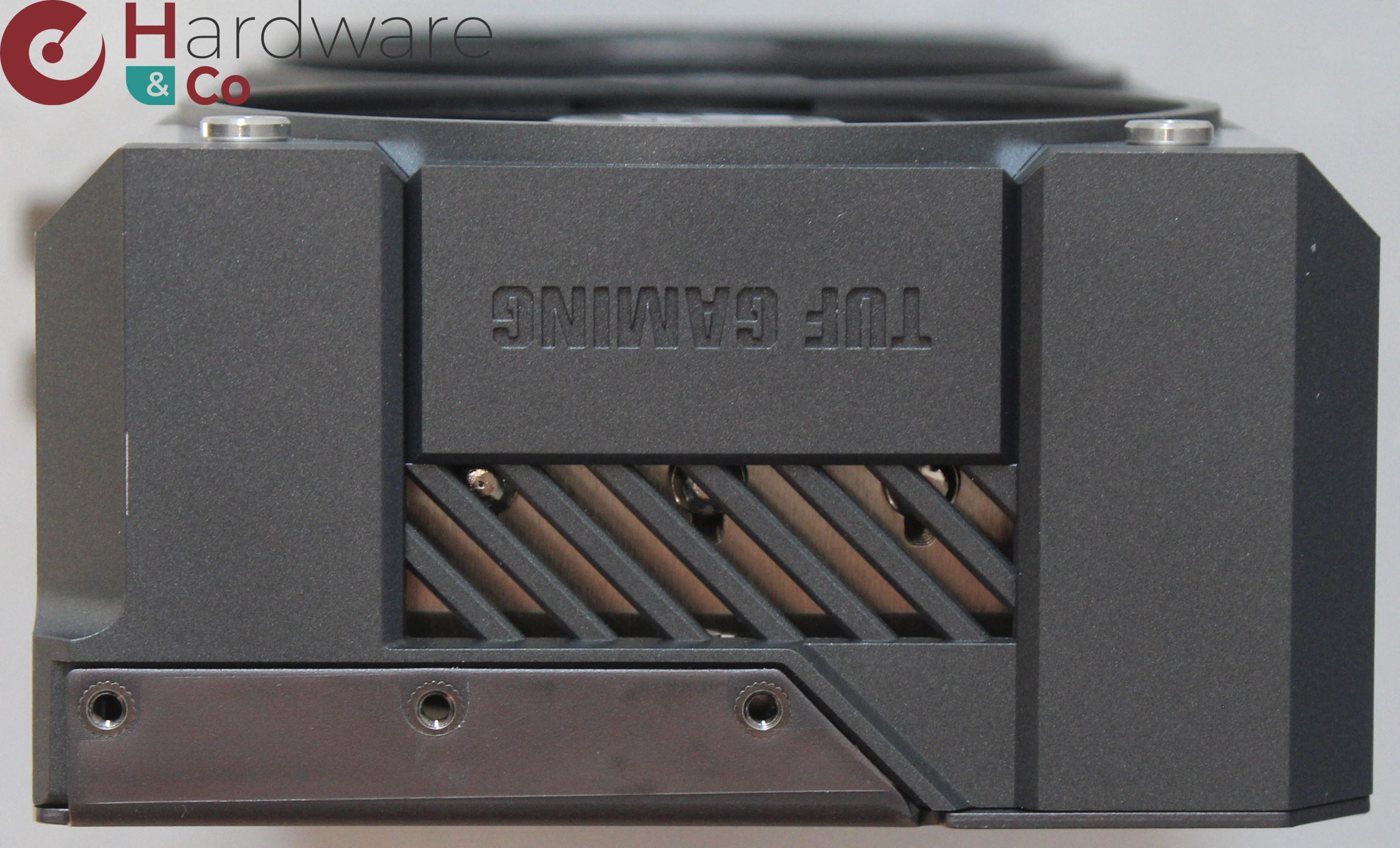

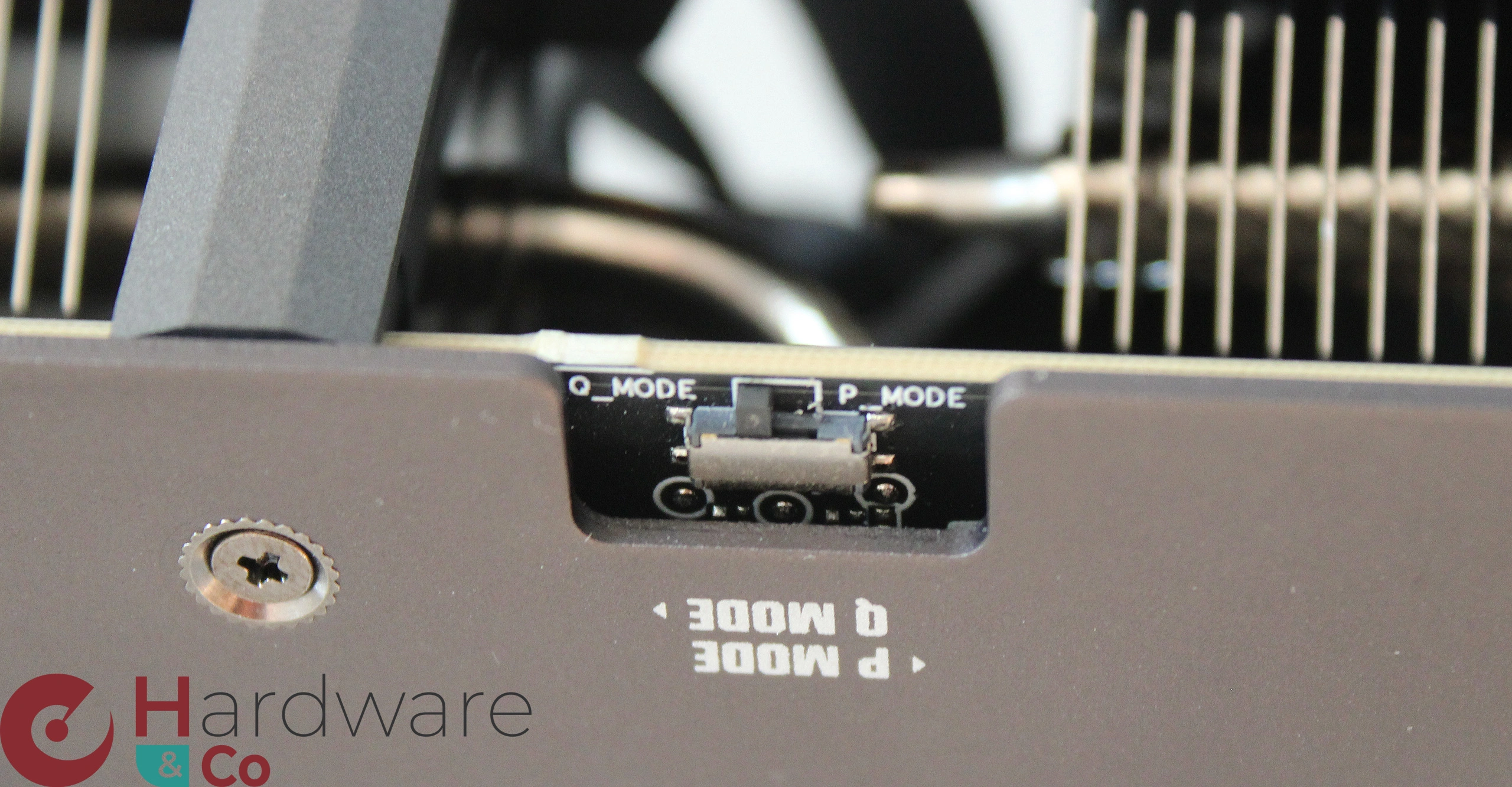

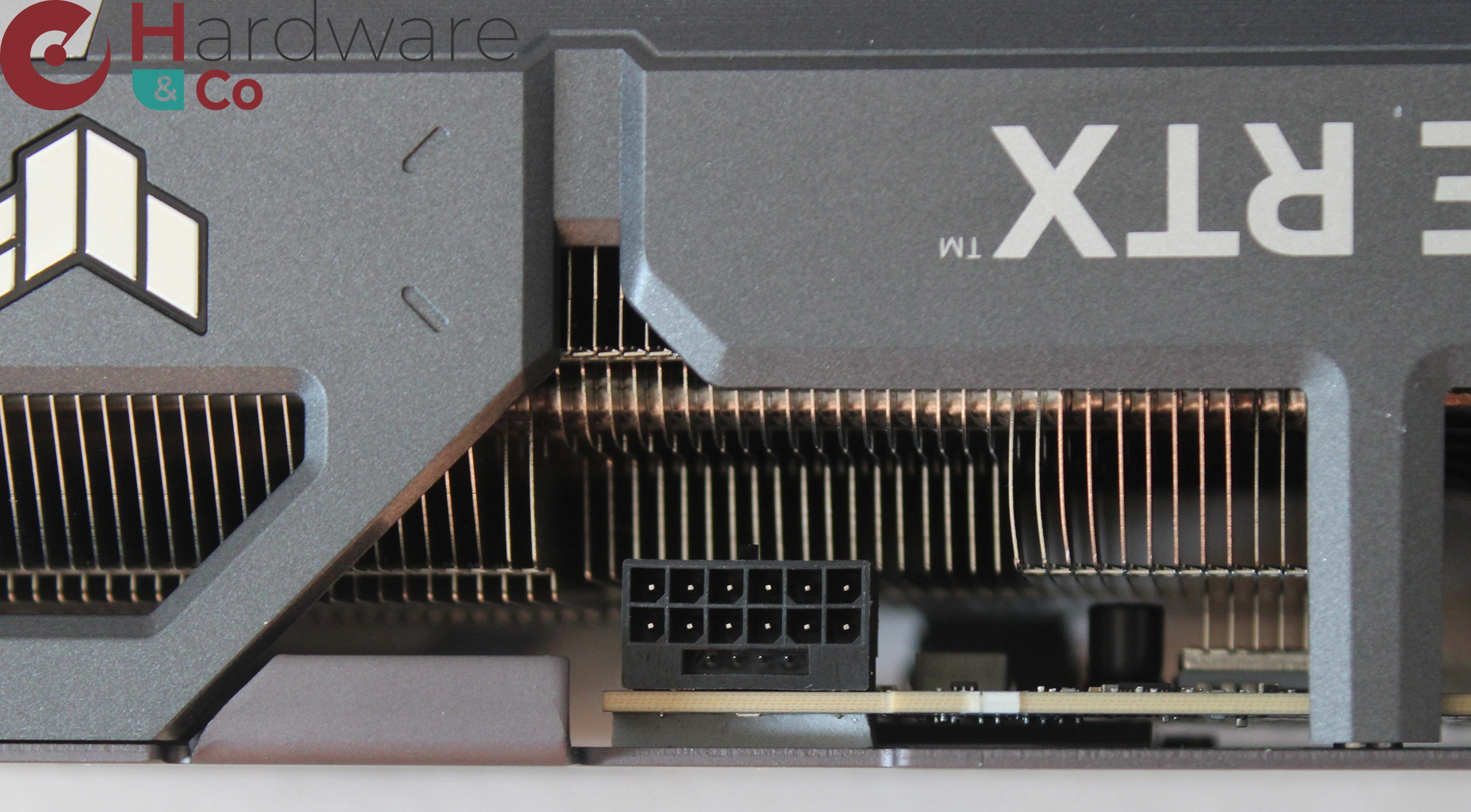

Voici un ensemble de 3 clichés : une vue zoomée du connecteur 12V-2x6, servant à alimenter la carte, le petit switch BIOS idéal pour ceux qui ont des grosses paluches ou la force d'un rhinocéros, et enfin l'arrière de la carte lui aussi caréné.
