La carte et son PCB

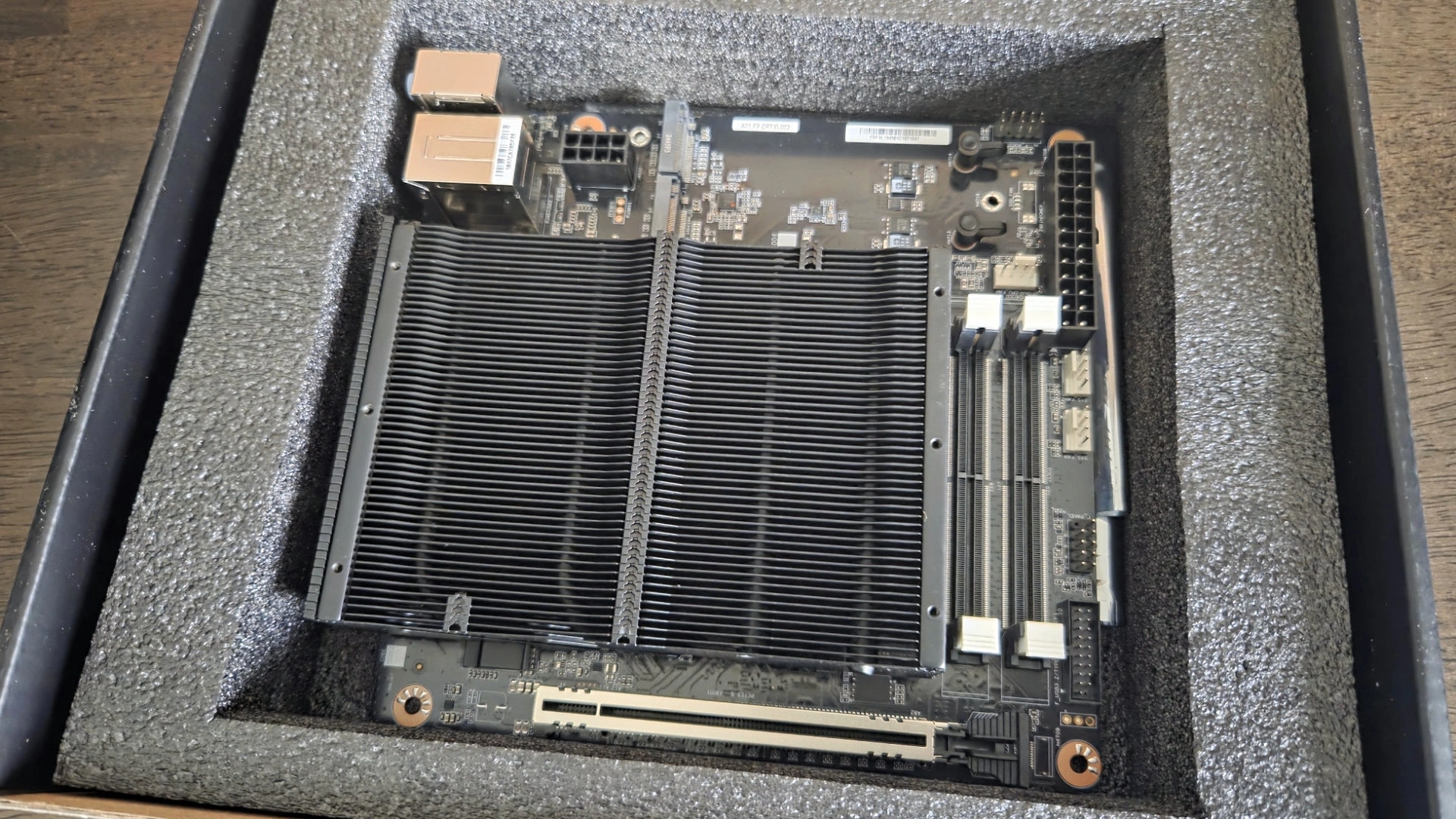

Comme pour n'importe quelle carte mère, le carton de la BD795i SE est pile au format du produit : forcément en mini-ITX, ça fait tout petit. Minisforum n'a pas non plus cherché à faire dans l'esbroufe avec une boîte entièrement noire, sans aucun artifice, sans aucune inscription. Même la jaquette est assez sobre avec quelques indications – dont le nom du produit – une photo et... c'est tout. En ouvrant la boîte, voici ce que l'on découvre :
Un panneau I/O shield à placer sur l'arrière de la carte mère
Deux supports pour fixer le ventilateur sur le dissipateur... et les quatre vis qui vont bien
Un petit manuel d'utilisation
Un support de fixation pour les antennes Wi-Fi... et la visserie
Une carte mère BD795iSE... parce que, ben oui, quand même !

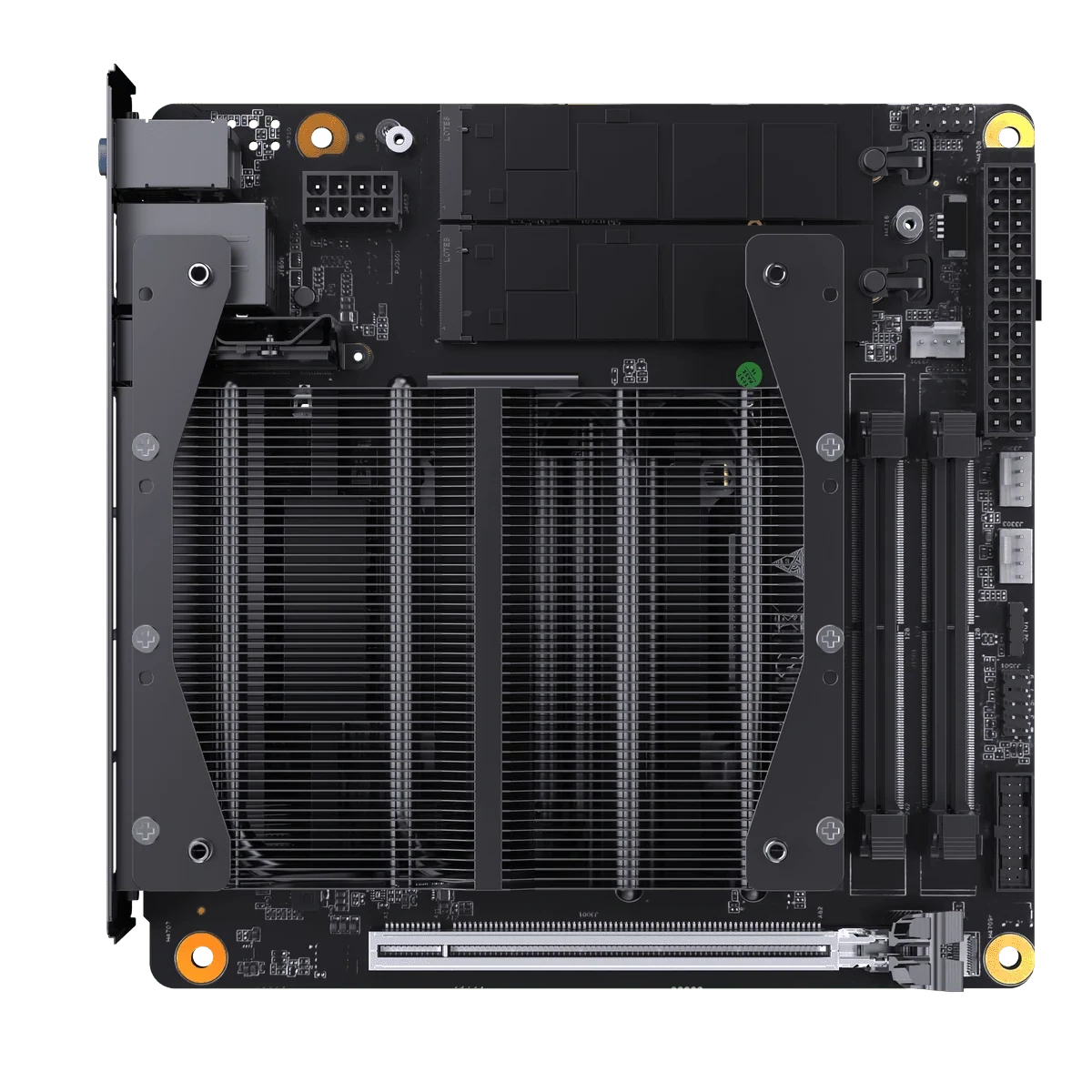

Est-il important de le rappeler, mais le format mini-ITX est bien plus compact que les formats les plus connus : alors que l'ATX mesure 305 x 244 millimètres, le micro-ATX est carré, à 244 x 244 mm et le mini-ITX, toujours carré, se contente de 170 x 170 mm. Une telle surface ne laisse pas beaucoup de latitude aux constructeurs, mais fait bien sûr la joie des amateurs de PC compacts. Minisforum est avare de détails sur la conception de sa carte mère et nous n'avons par exemple pas d'information sur le nombre de couches du PCB. En revanche, impossible de nous cacher les principaux éléments de sa carte avec d'emblée l'imposant dissipateur qui surplombe le Ryzen 9 7945HX. On remarque aussi l'indispensable compagnon de ce processeur : le sous-système mémoire qui se compose de deux emplacements SO-DIMM en DDR5-5200 max.
Il est à noter que les deux SO-DIMM fonctionnent en double-canal pour de meilleure performances et peuvent accepter un maximum de 48 Go chacun pour un total de 96 Go de RAM. Le format mini-ITX impose la limite d'un port PCI Express et, comme souvent, c'est bien sûr un port x16 qui a été retenu par Minisforum lequel est câblé en PCIe Gen 5... de quoi voir l'avenir sereinement côté carte graphique. L'alimentation de la carte mère est constitué de deux prises : une CPU 8 broches et la classique 24 broches de la carte elle-même. Vous le voyez par vous-mêmes, la connectique sur le PCB de la BD795i SE est relativement limitée et, par exemple, il est inutile de chercher le moindre SATA : le stockage est tout entier dévolu aux emplacements M.2.

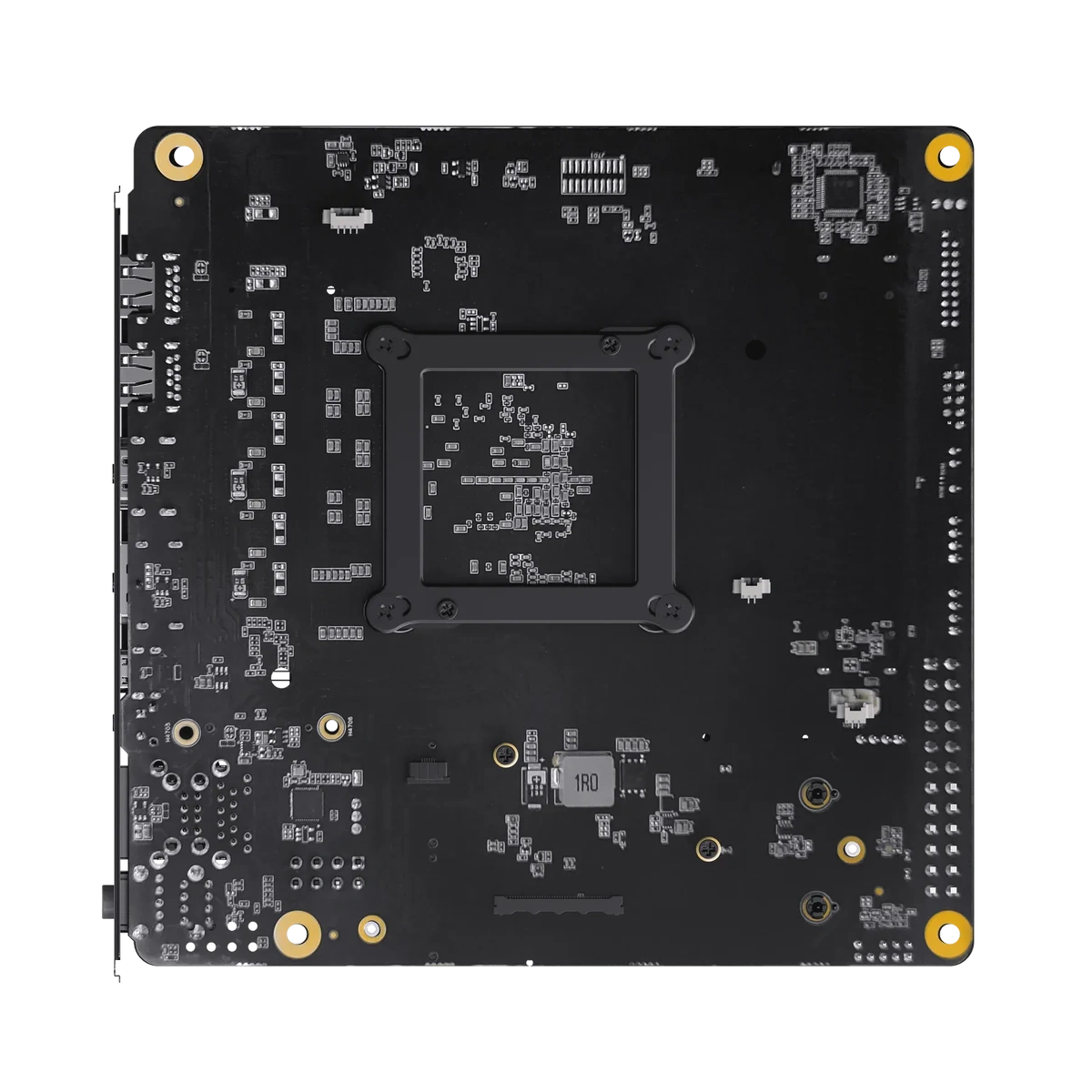

Au verso, la carte mère BD795i SE n'a pas grand-chose à nous proposer. Notons que Minisforum a choisi de ne pas intégrer ici d'emplacement M.2 comme cela se fait assez souvent dans le monde du mini-ITX, mais qui est généralement source de chaleur. Si, ce n'est pas visible sur cette photo car la pile avait été retirée, mais la marque a décidé de placer cette batterie pour le BIOS au dos de la carte.

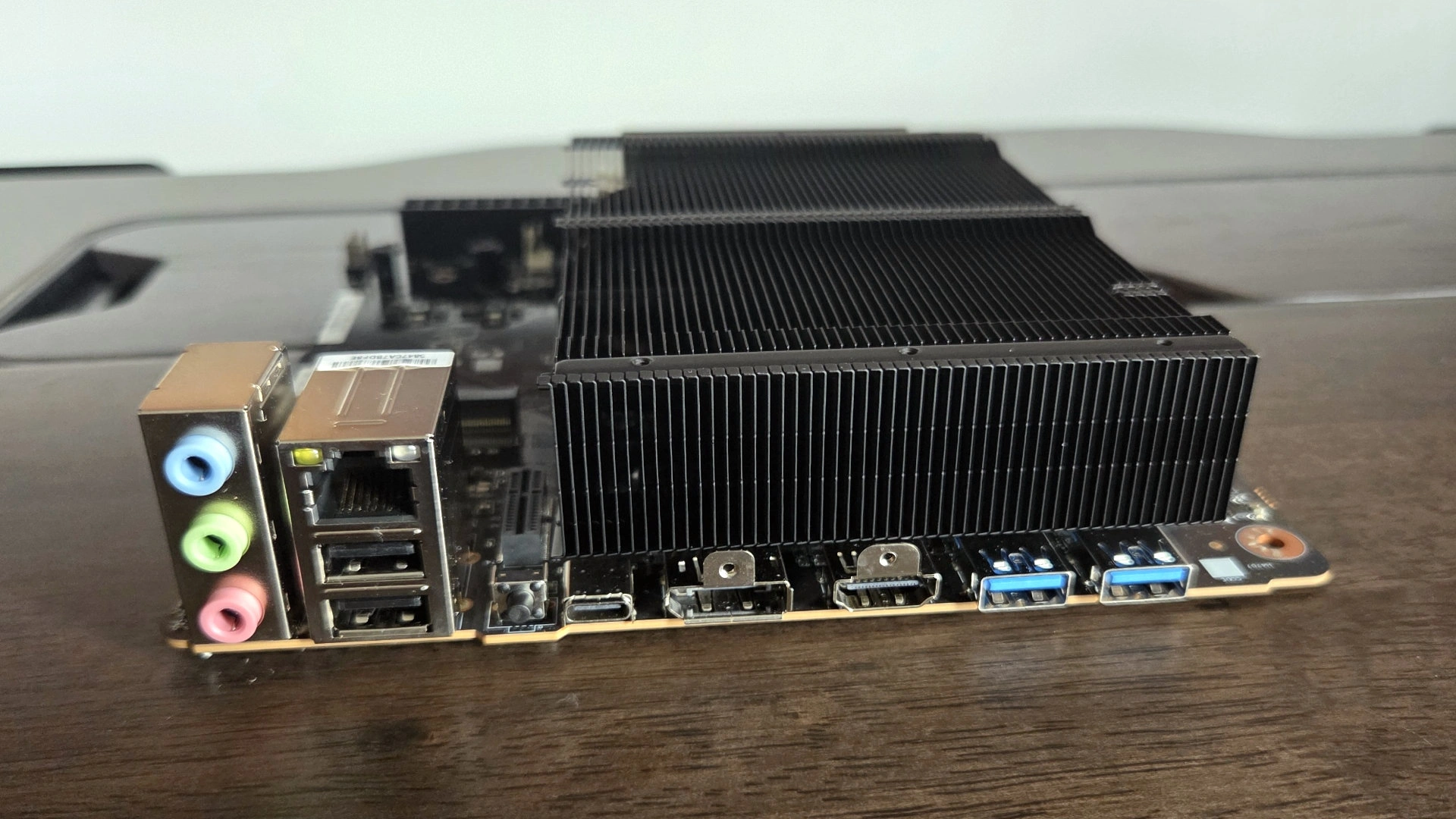

Nous reviendrons un peu plus tard sur les connecteurs présents sur le panneau arrière de la BD795i SE, mais le carrousel ci-dessus illustre aussi à merveille le volume occupé par le dissipateur thermique du processeur : il a tendance à « écraser » les connecteurs contraignant Minisforum à limiter leur nombre : la marque utilise aussi cet espace pour s'assurer que l'air chaud puisse être expulser au dehors du boîtier. La solution n'est pas parfaite, mais nous la trouvons plutôt bien vue en réalité.

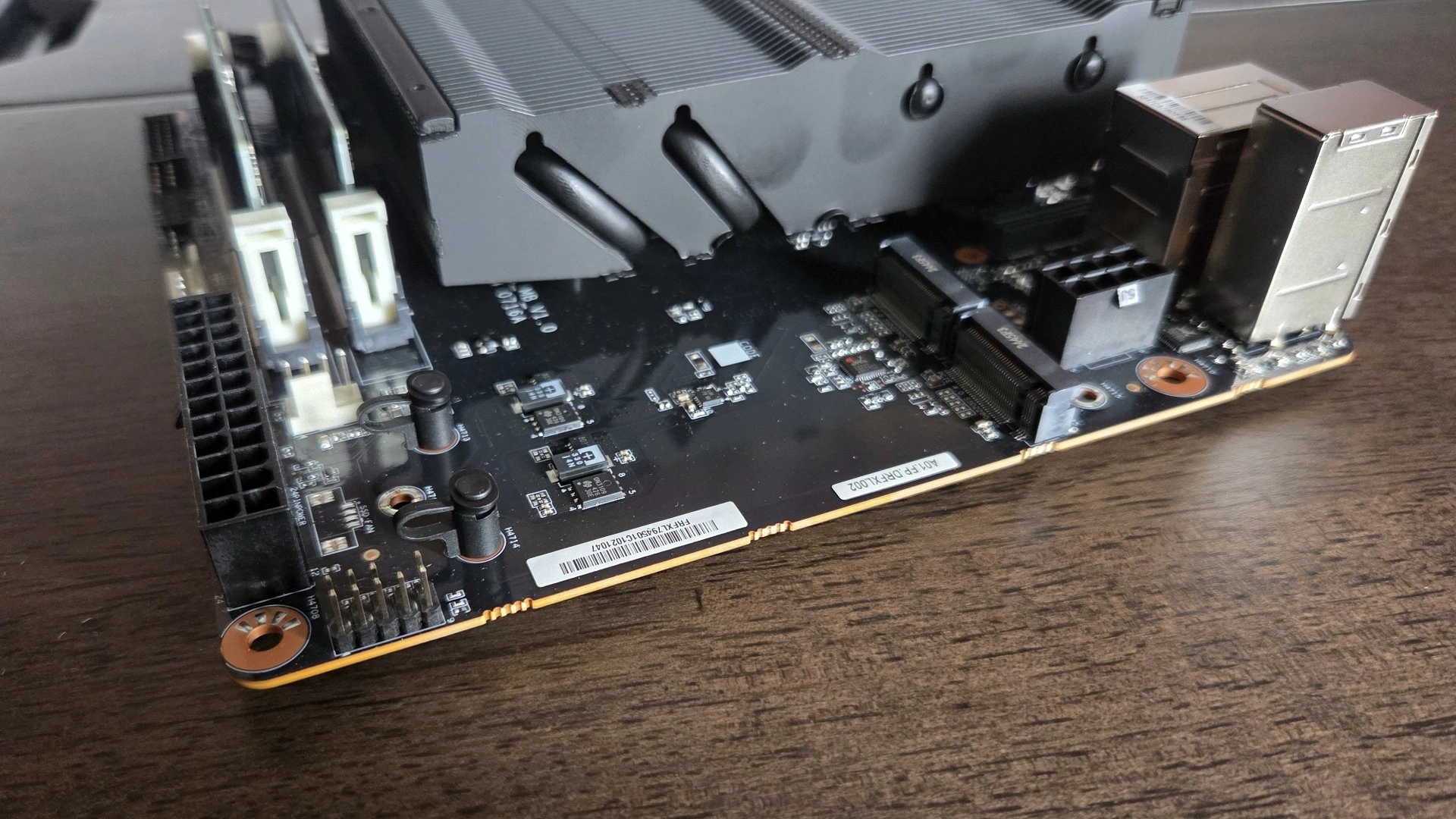

En tournant la carte mère sur presque 90°, on peut voir le dissipateur sous un autre angle et on remarque la présence de deux tubes calorifères traversant : ils ont la tâche d'évacuer au plus vite la chaleur produite par le Ryzen 9 7945HX. Compte tenu de l'espace disponible, c'est là encore plutôt bien pensé. Au premier plan sur la photo ci-dessus, on remarque aussi la présence des deux slots M.2. Ils sont prévus pour des SSD NVMe standards de 80 millimètres de long, mais attention, aucun autre format n'est ici accepté : il n'y pas d'emplacement pour les vis. Dommage aussi, Minisforum n'a pas jugé bon de nous livrer quelque dissipateur que ce soit alors qu'il le fait pour la carte mère de catégorie supérieure qui, il est vrai, dispose de M.2 en PCIe Gen 5.

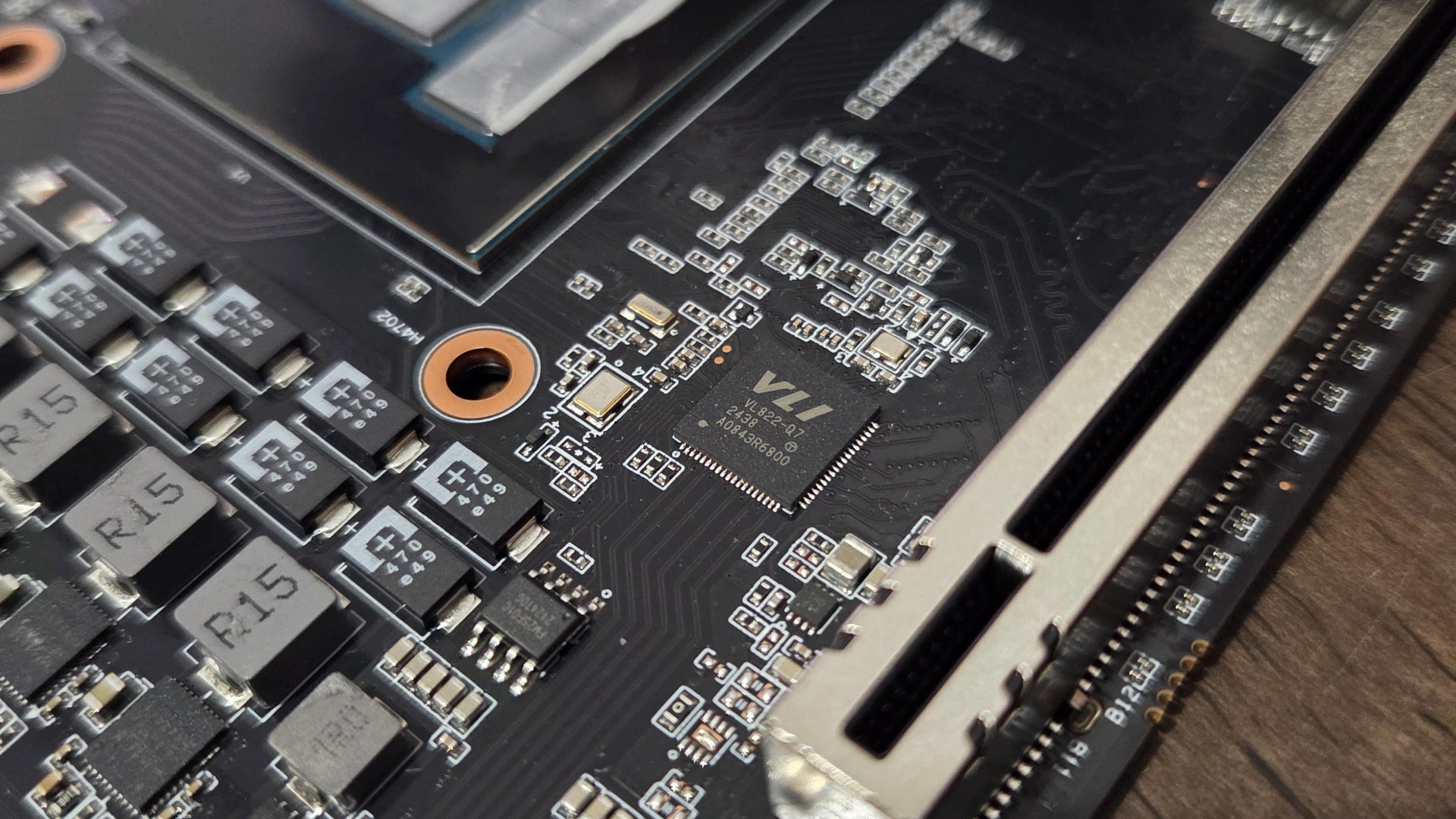

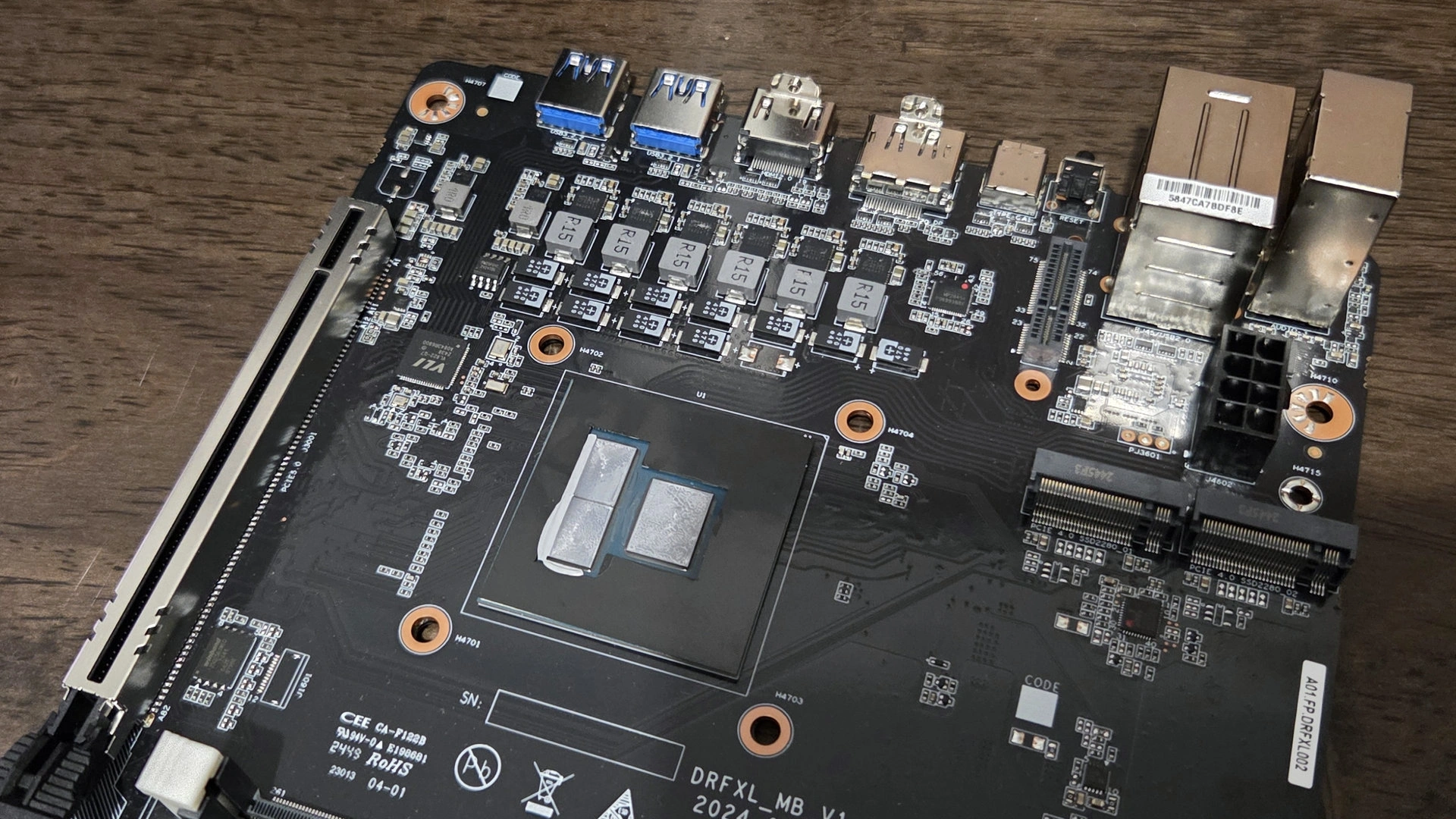

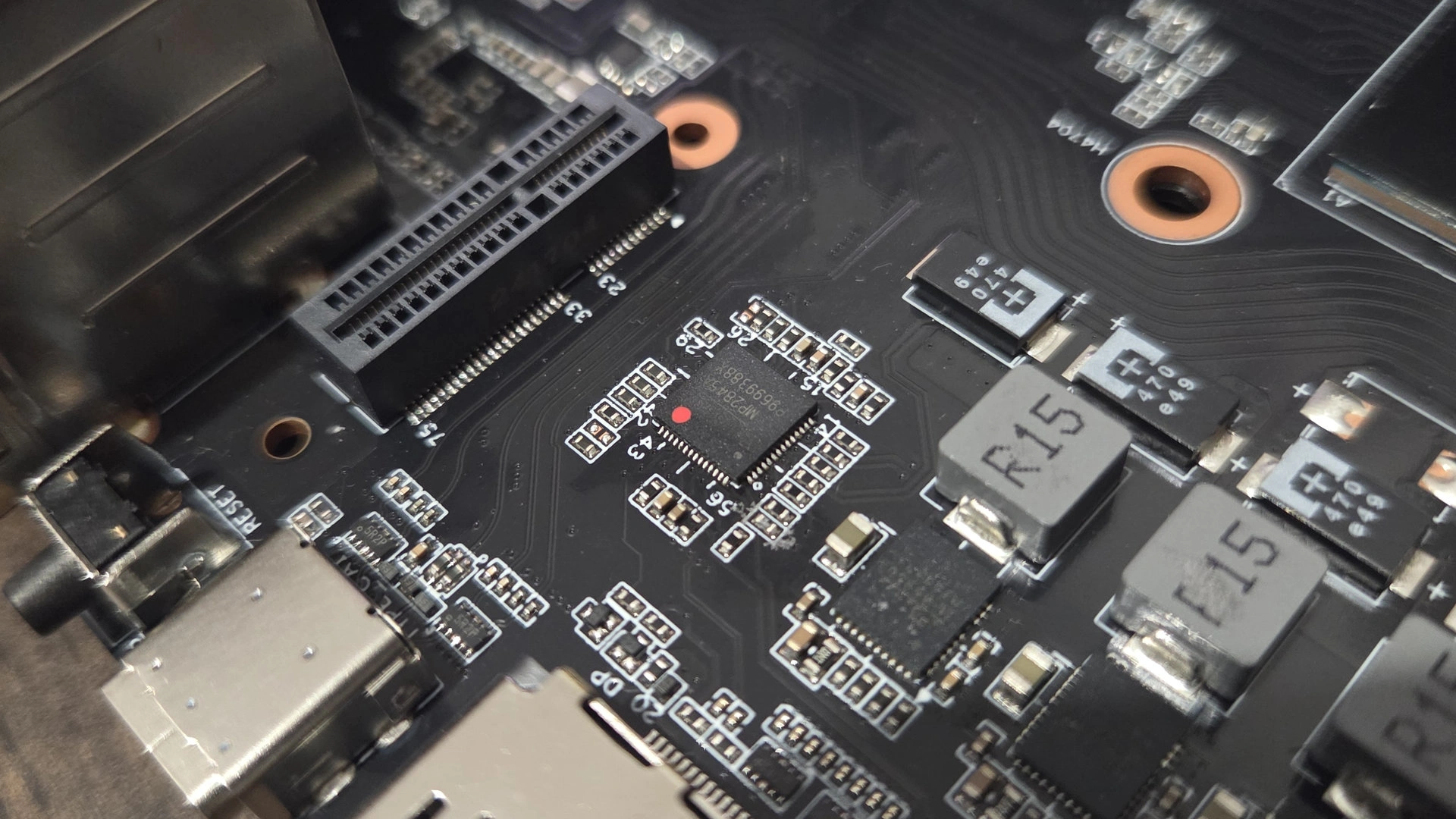

Le dissipateur thermique livré par Minisforum retiré, on découvre le très simple étage d'alimentation à six phases de la carte mère. Il faut dire qu'avec son TDP de 55 watts, le Ryzen 9 7945HX n'est pas un processeur très exigeant. Bien sûr, ces clichés permettent de voir le CPU dans toute se superbe... et sans ce fichu IHS présent sur les puces desktop. Les plus experts auront remarqué la présence d'un contrôleur VL822 pour la gestion des ports USB 3.2 Gen 1 alors que les plus violents seront, eux, ravis de voir un port PCIe Gen 5 renforcé.

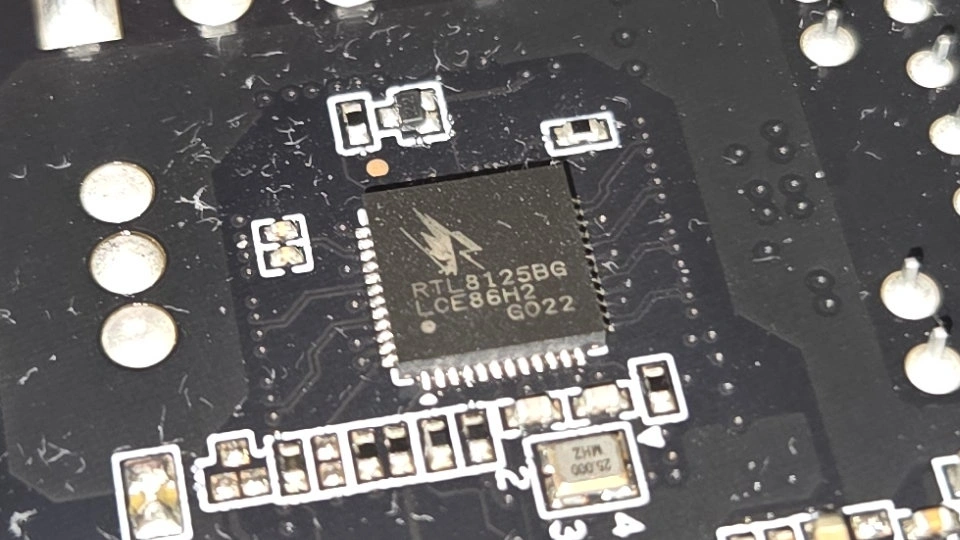

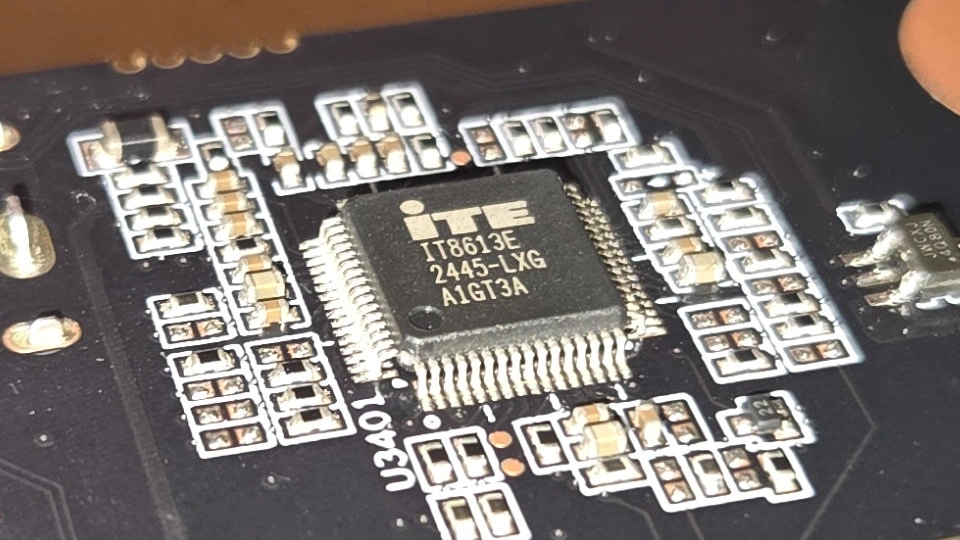

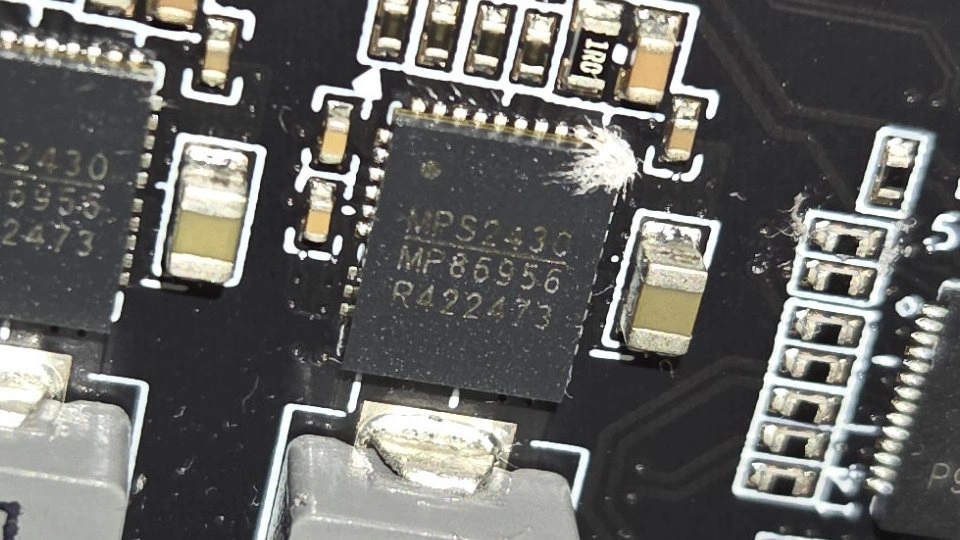

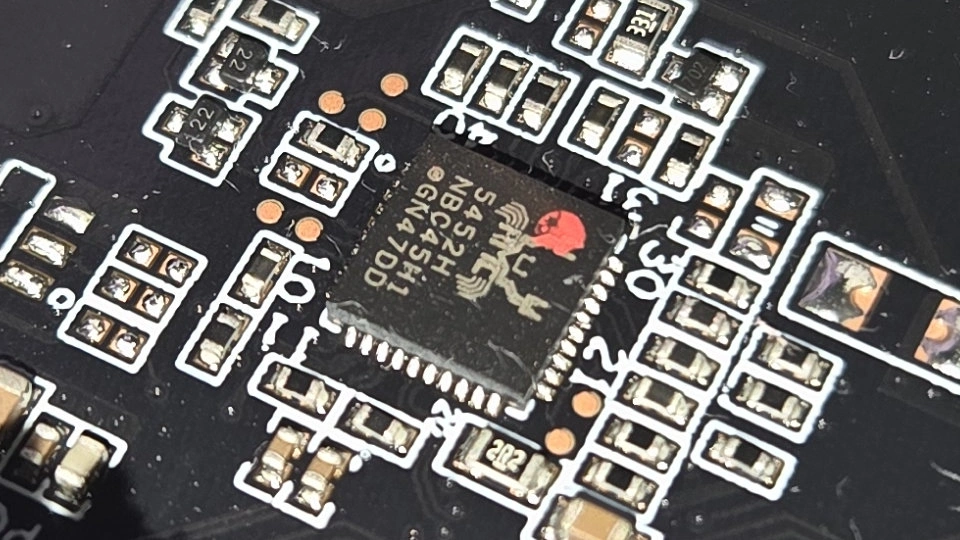

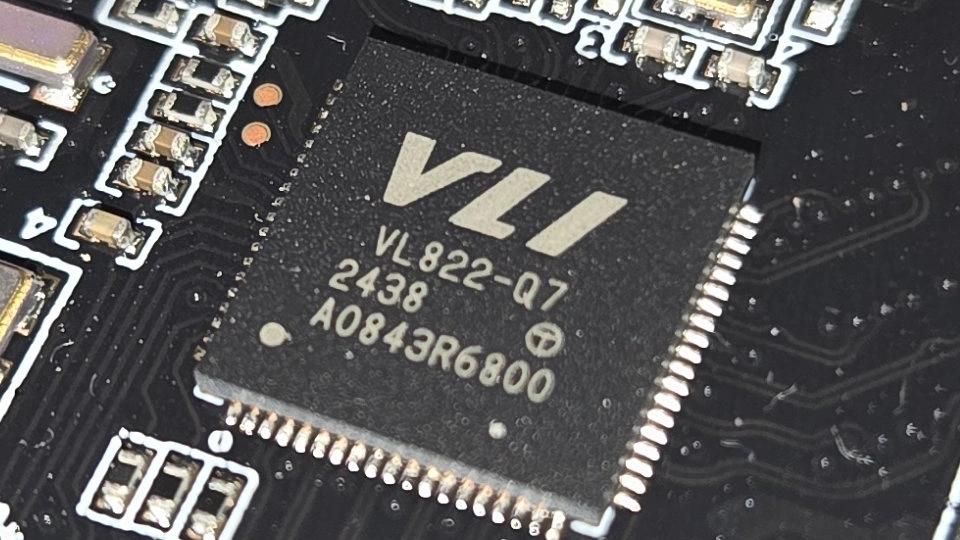

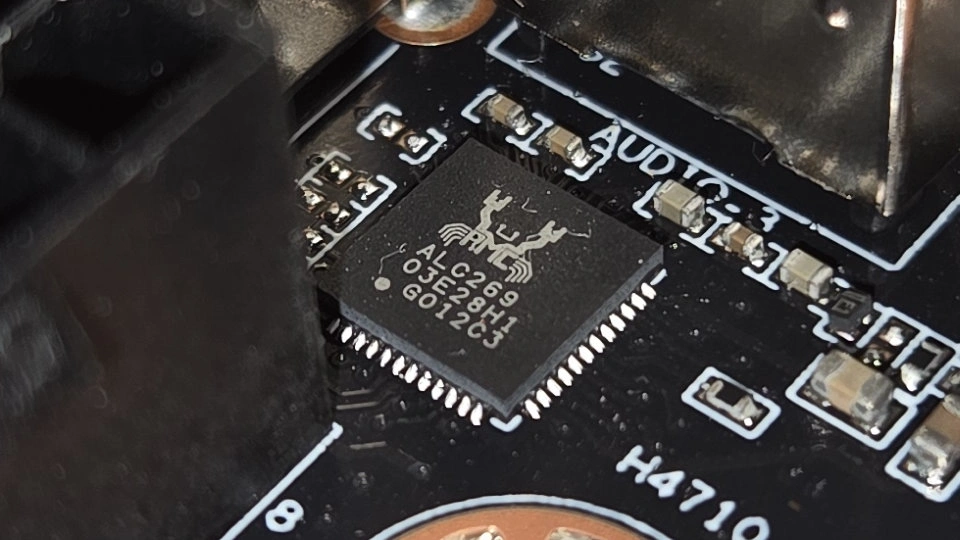

Profitons-en pour faire un petit zoom sur les différents composants soudés à la BD795i SE. Nous avons déjà évoqué le VLI VL822, mais notons la présence d'un RTL8125BG signé Realtek : il s'agit du contrôleur réseau qui, bien sûr, prend par exemple en charge le wake-on-LAN. Ensuite, toujours de Realtek, le 5452H est le contrôleur d'alimentation lequel gère les six phases CPU signées Monolithic Power Systems et marquées MP86956 : chaque puce est prévue pour 70A, ce qui sera clairement suffisant pour un Ryzen 9 7945HX. Enfin, le contrôleur IT8613E/BX est là pour simplifier la communication entre ledit processeur et les périphériques en gérant de nombreuses I/O.

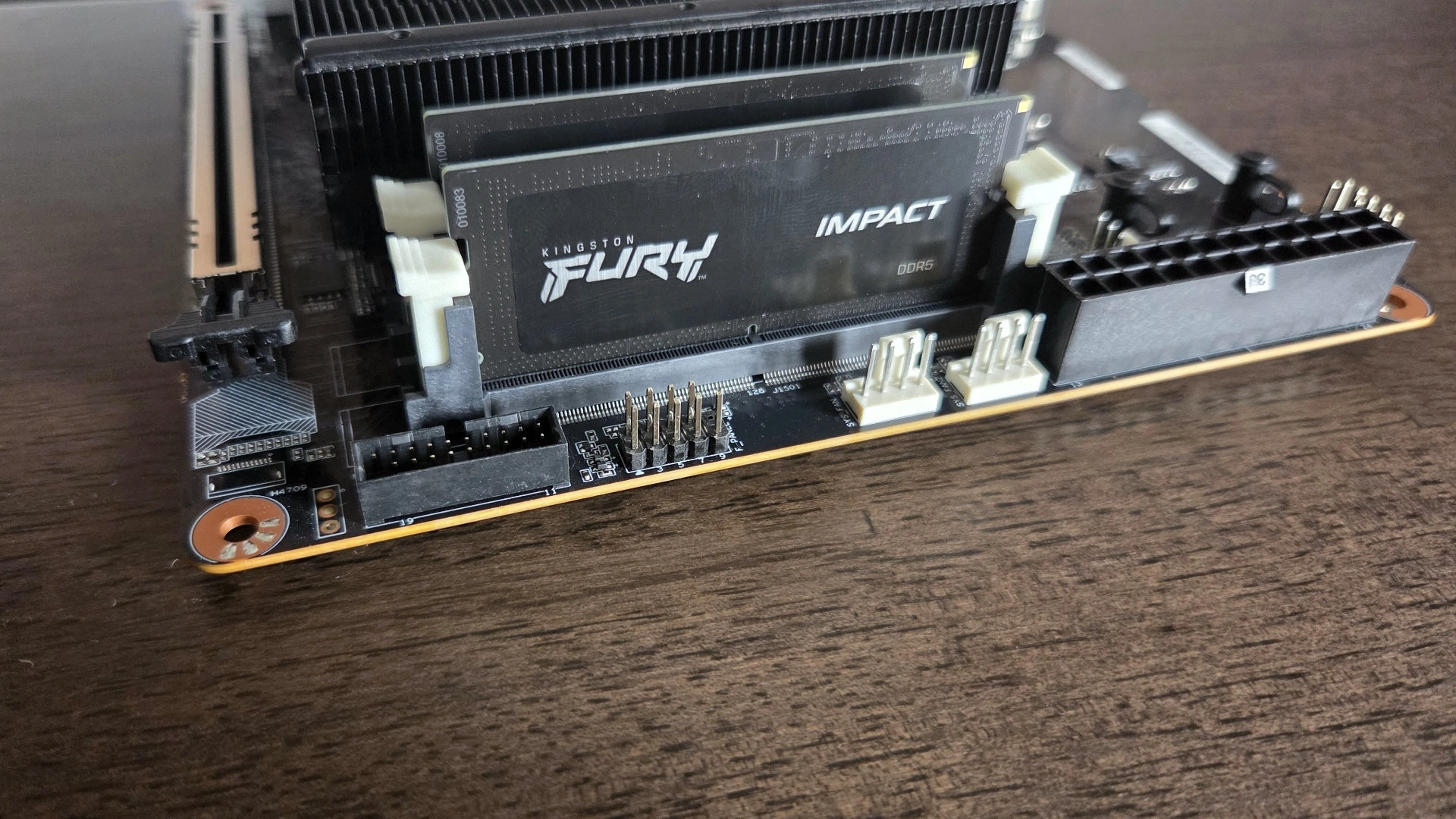

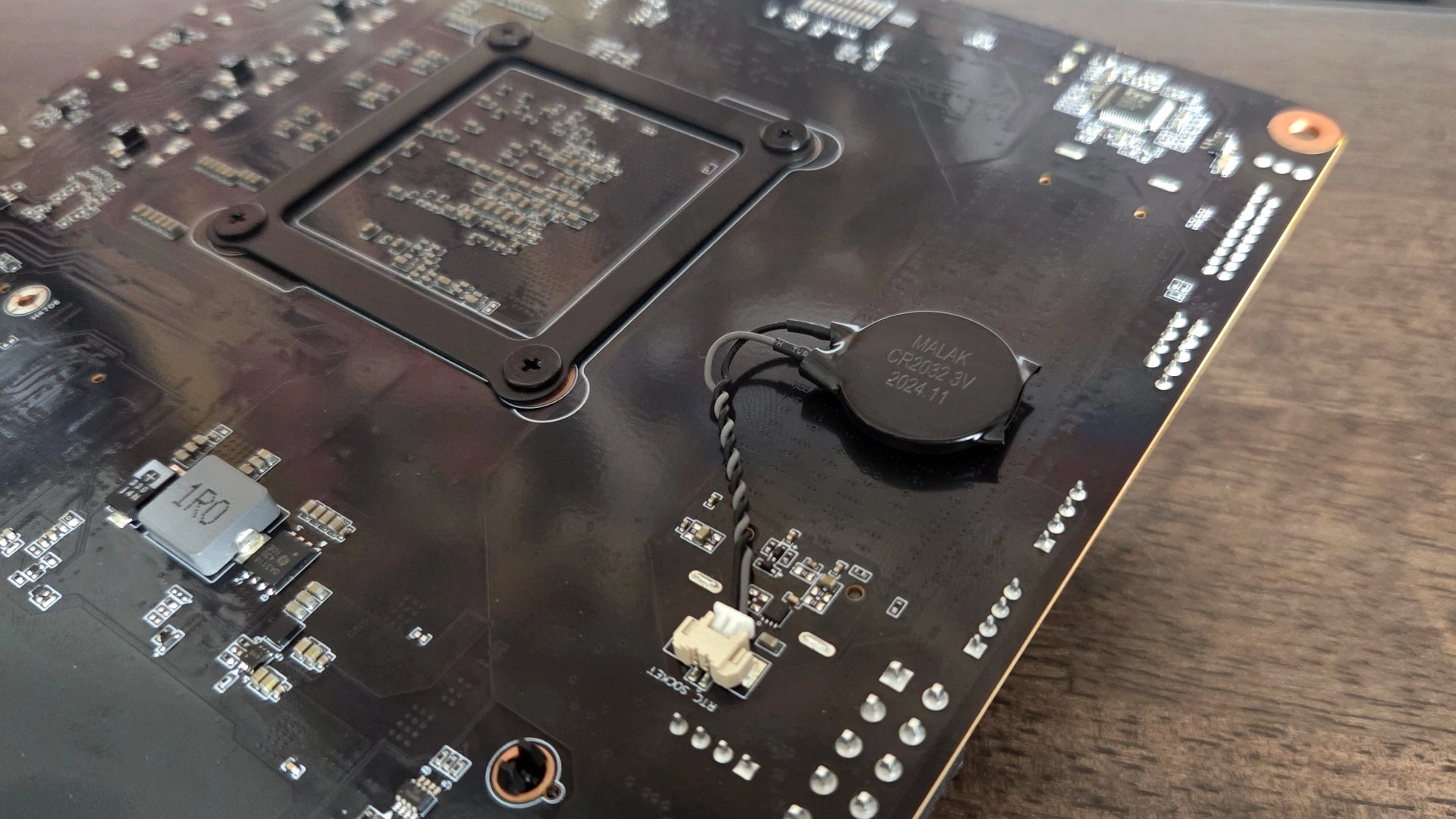

Nous ne l'avons pas précisé, mais les deux SSD que la BD795i SE peut accepter devront effectivement se contenter du PCIe Gen 4 x4 ce qui autorise des débits déjà intéressants de plus de 7 Go/s. Soulignons aussi qu'il est possible de faire fonctionner les deux SSD en RAID. Ci-dessous, vous remarquez la présence d'un header interne pour deux connecteurs USB 3.2 Gen 1 en plus. Ils seront connectés aux ports du boîtier et ne seront pas de trop quand on pense au nombre relativement restreint d'USB sur l'arrière de la carte. Deux des trois prises pour ventilateurs sont également visibles sur la photo. Il n'y a pas grand-chose d'autre à signaler sur une carte mère qui se distingue clairement par sa simplicité. Enfin, nous l'avions évoqué précédemment, la fameuse pile est bien branchée au dos de la carte mère.
Nous l'avons plus ou moins déjà évoqué, la BD795i SE profite de sa plaque I/O shield pour intégrer une grille d'aération. De fait, l'espace disponible pour la connectique est nettement moindre que sur d'autres cartes mères et cela se ressent dans ce que Minisforum peut nous proposer. On regrettera par exemple l'absence de tout connecteur USB4 et la relative faiblesse du nombre d'USB, mais on ne peut pas tout avoir comme on dit.
3x audio jack : entrée ligne, sortie ligne, microphone
1x RJ45 Ethernet 2,5 GbE
2x USB-A 2.0
1x bouton de réinitialisation du BIOS
1x USB-C 3.2 Gen (alt DP)
1x DisplayPort 1.4
1x HDMI 2.1
2x USB-A 3.2 Gen 1
