La carte et son PCB

Une belle boite blanche, en carton très rigide comme on en voit sur les cartes graphiques très haut de gamme, voila dans quoi se planque la carte mère. Elle est d'ailleurs plus large que d'habitude, le logo de l'aigle métallique AORUS trône au milieu, c'est sobre, pas de chichis, on voit le nom et le chip^set, l'information principale est claire. Une fois ouvert, le carton laisse apparaitre en premier lieu le bundle que voici :

Deux fascicules de conformité électrique du produit
Une planche d'autocollants AORUS
Un stickers AORUS qui se colle
Deux sondes de températures
Deux nappes SATA 6 Gbps blanches
Une antenne blanche WiFi 7 + BT 5.4 à base aimantée
Un adaptateur fans 1 prise propriétaire vers 3 prises 4 pins
Un ventilateur de 4 cm et sa fixation pour être placé au niveau de la RAM si besoin.

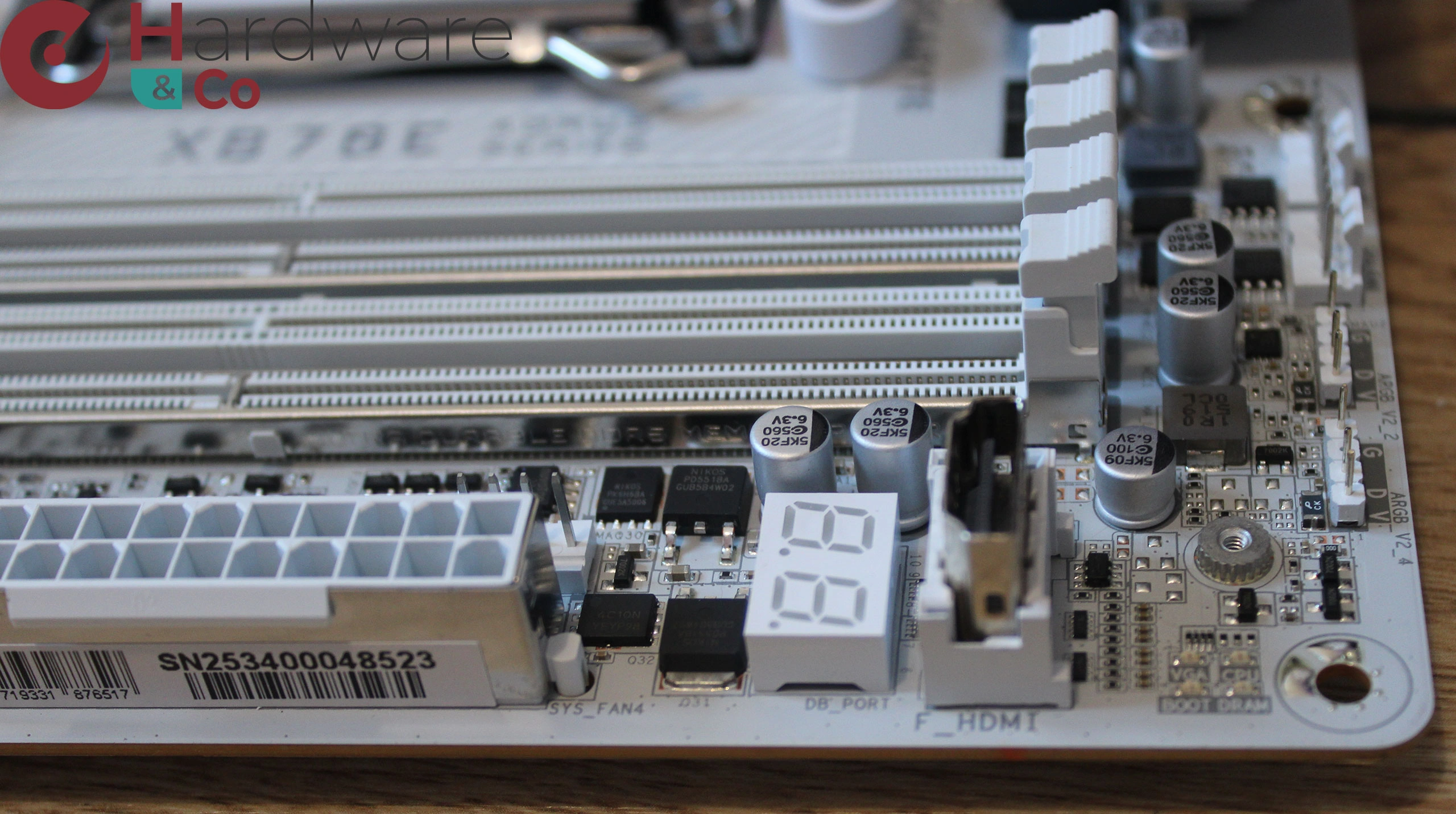

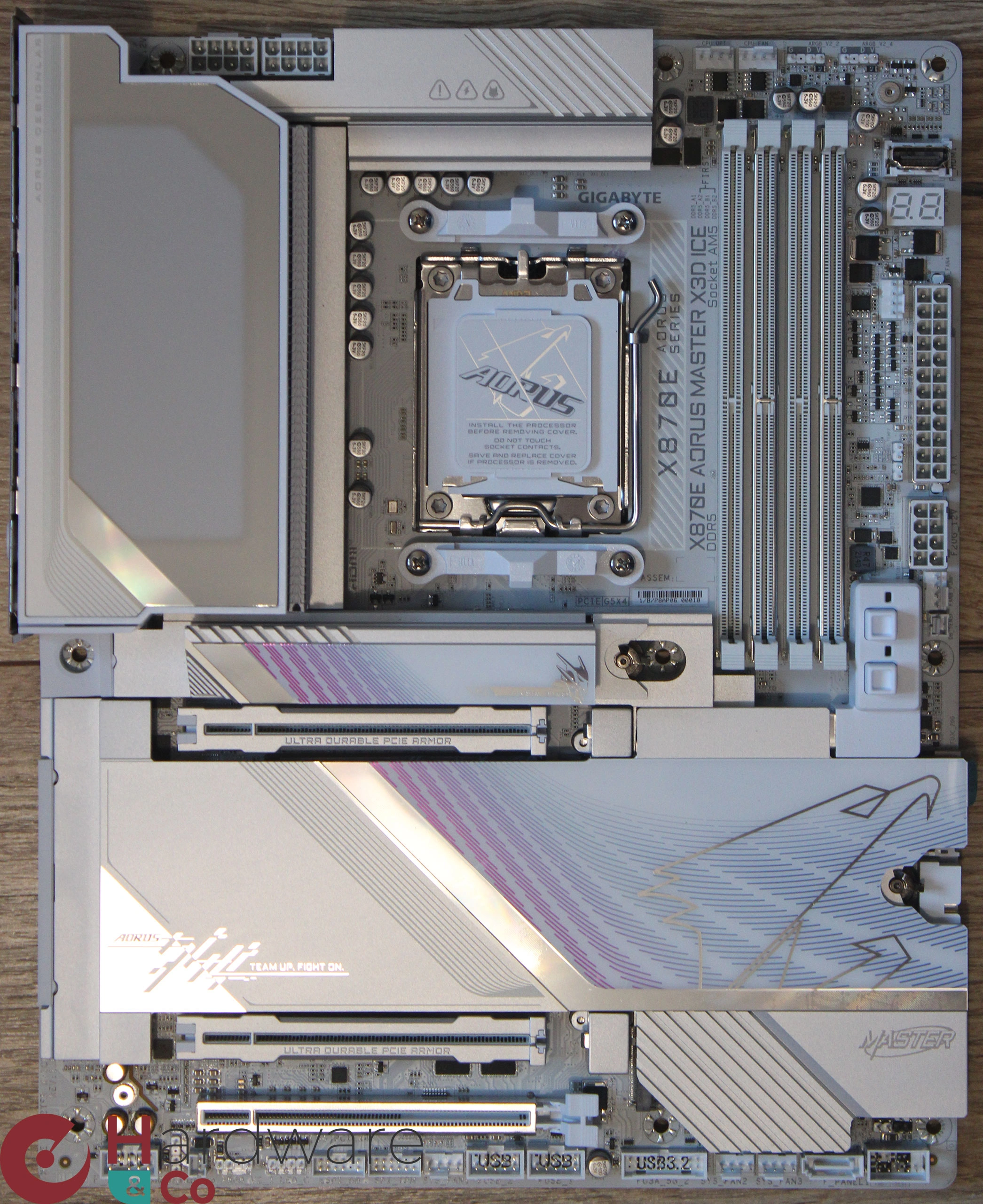

Le bundle est correct mais pas exceptionnel, rien pour ce qui est du stockage M.2, et c'est normal puisque tout se passe sans outil sur la carte mère directement. La carte mère pèse réellement une fois en main, ce poids est clairement lié à la présence de nombreux radiateurs, et d'une plaque de maintient sur le verso du PCB. Elle est au format ATX, son PCB est constitué de 8 couches et 2 onces de cuivre, ce qui assure des signaux plus propres et réduisant les interférences. La disposition des zones est relativement classique, mais une grosse part du PCB est recouvert de radiateurs, les seules parties qui ne le sont pas sont automatiquement exploitées par des prises et des connecteurs. Le socket trône en haut, entouré des 4 slots de RAM renforcés sur sa gauche (donc à droite sur la photo), et de volumineux radiateurs au-dessus et au niveau du panneau arrière. La zone sur le top du gros radiateur s'éclaire lorsque la carte est en marche, logo AORUS et légère animation sont au menu, mais pas de personnalisation. Le socket en dessous est en regard du slot M.2 PCIe 5.0. Vous noterez à droite une série d'éléments qui longent les slots de RAM. Un port HDMI permet de brancher un panneau de contrôle optionnel, et les deux boutons carrés blancs servent à bloquer/débloquer une carte fille sur les slots PCIe 1 (le principal) et 2 (une seconde carte graphique ? Une autre carte PCIe x16 physiquement ?).

La carte encaisse jusqu'à 256 Go de DDR5-9000 maxi, évidemment que si vous peuplez ces 4 slots avec des barrettes de 64 Go, vous devrez composer avec le contrôleur mémoire du CPU, et donc devrez descendre la fréquence, ce n'est pas nouveau et commun à toutes les cartes. Les slots graphiques PCIe sont donc 3. Les deux premiers sont à la norme PCIe 5.0, à raison de 16 lignes pour le premier et 8 pour le second. Si vous peuplez les deux slots, le routage sera automatiquement fait en 2 fois x8, puisque ces ports sont liés au CPU et donc à ses 16 lignes dédiées. Ils sont renforcés par un berceau métallique, qui tient sur le verso par des vis, ce qui est nettement plus solide que des petits points de soudure. Le 3e et dernier slot PCIe est physiquement en x16, mais il n'a en réalité que 4 lignes PCIe 4.0 qui sont prises sur le budget du chipset (le X870E en a deux qui sont liés entre eux, dont un seul sert de communicant...).

La partie stockage est composée de deux types de connecteurs : M.2 et SATA 6 Gbps. Il y a la place pour deux unités de stockage SATA 6 Gbps, ce petit nombre laisse de la place pour plus de slot M.2 que d'ordinaire. Il y a 5 slots M.2 répartis sur la carte mère. Le premier est PCIe 5.0 x4, mais peut passer en x2 si le SSD le permet (comme le Samsung 990 EVO PLUS par exemple). Il est connecté au CPU, tout comme le second mais il y a un mais. Si d'aventure vous peupliez ces deux slots avec deux SSD M.2 PCIe 5.0 x4, le second SSD prendrait la bande passante raccordée au contrôleur ASMedia USB 4.0, ce qui passerait les débits USB 4.0 en x2. Les possibilités sont nombreuses, mais le nombre de lignes PCIe est fixe depuis belle lurette avec ces chipsets et CPU. GIGABYTE met des contrôleurs qui agissent comme flics dédiés à la circulation, mais il n'y a pas de miracle, vous ne pourrez pas tout peupler à pleine vitesse, il y aura des dégradations de performances forcément. Les 3 autres SSD M.2 sont raccordés au chipset (double puce), deux sont en PCIe 4.0 x4/x2 et le dernier uniquement en PCIe 4.0 x2.

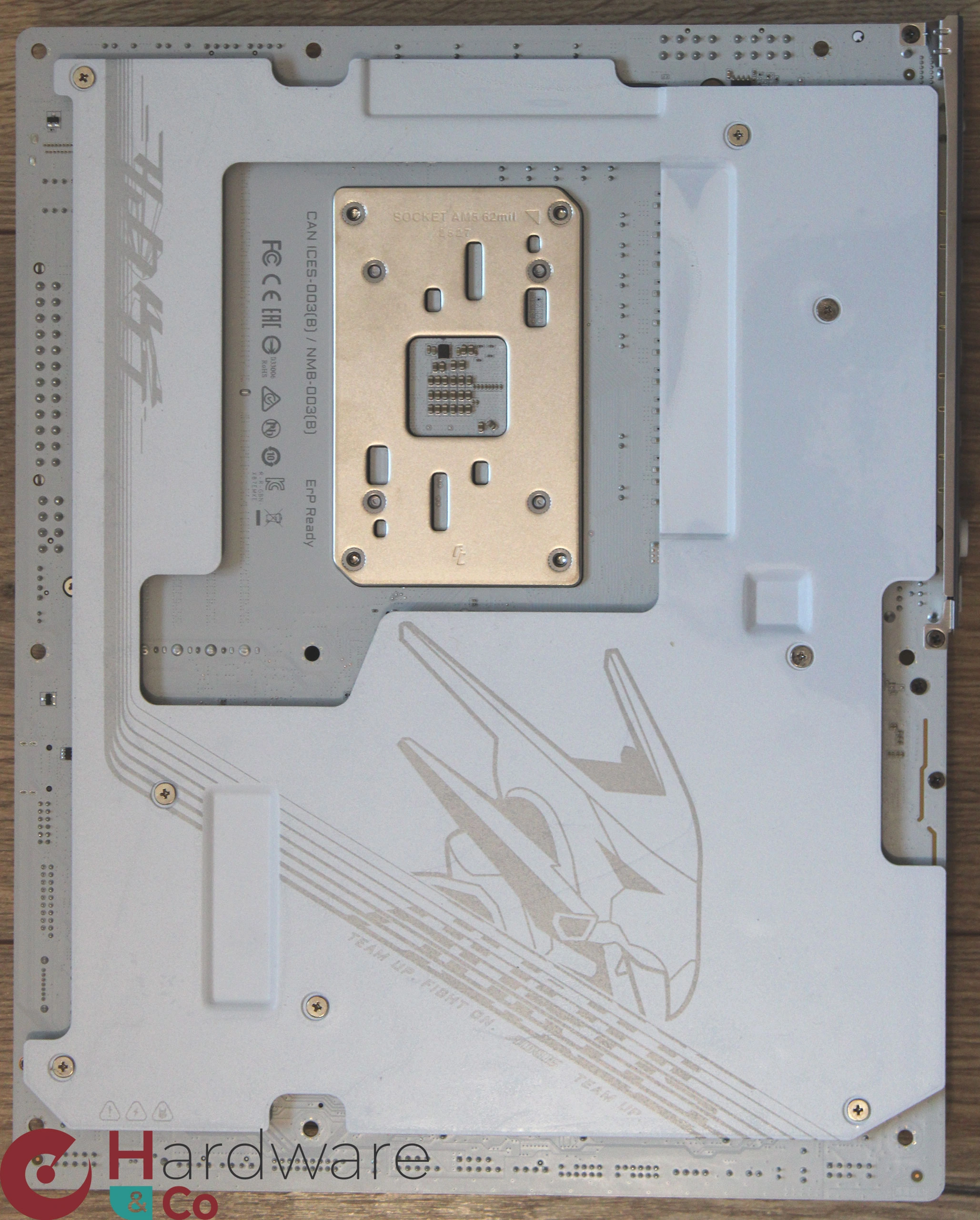

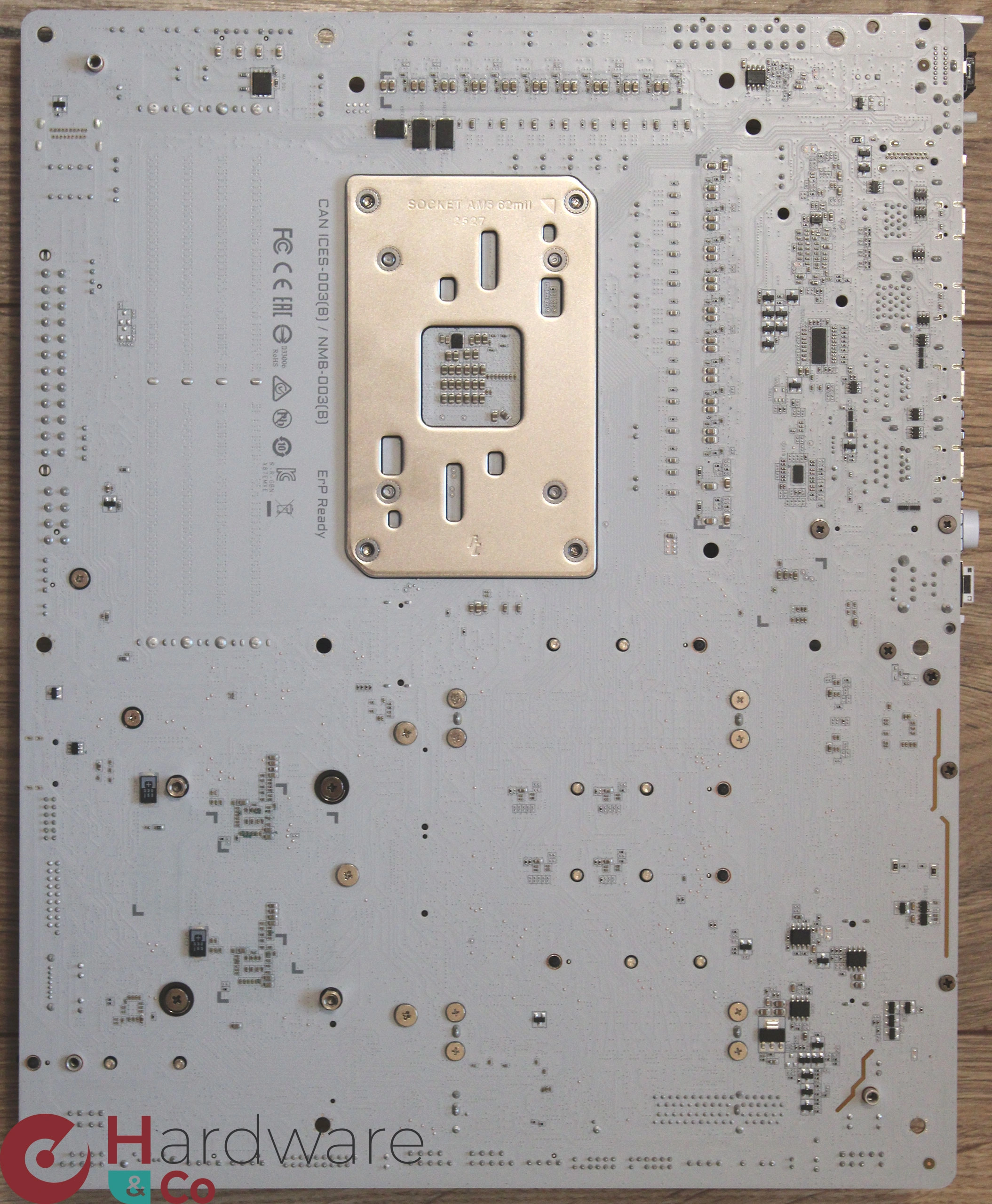

Le verso de la carte présente une plaque qui fait office de protection, mais aussi et surtout de renfort. Elle lui évite la torsion fatale du PCB sur le long terme, surtout que la carte est lourde et s'impose de facto des contraintes plutôt importantes. Vous voyez une fois la plaque retirée les 8 vis au niveau des 2 slots PCIe 5.0 x16/x8, avec un petit point de soudure entre afin de parfaire le maintient du berceau métallique. La plaque retirée est au contact du PCB avec présence de pads sur les éléments qui chauffent, vous verrez cela plus bas dans la description.

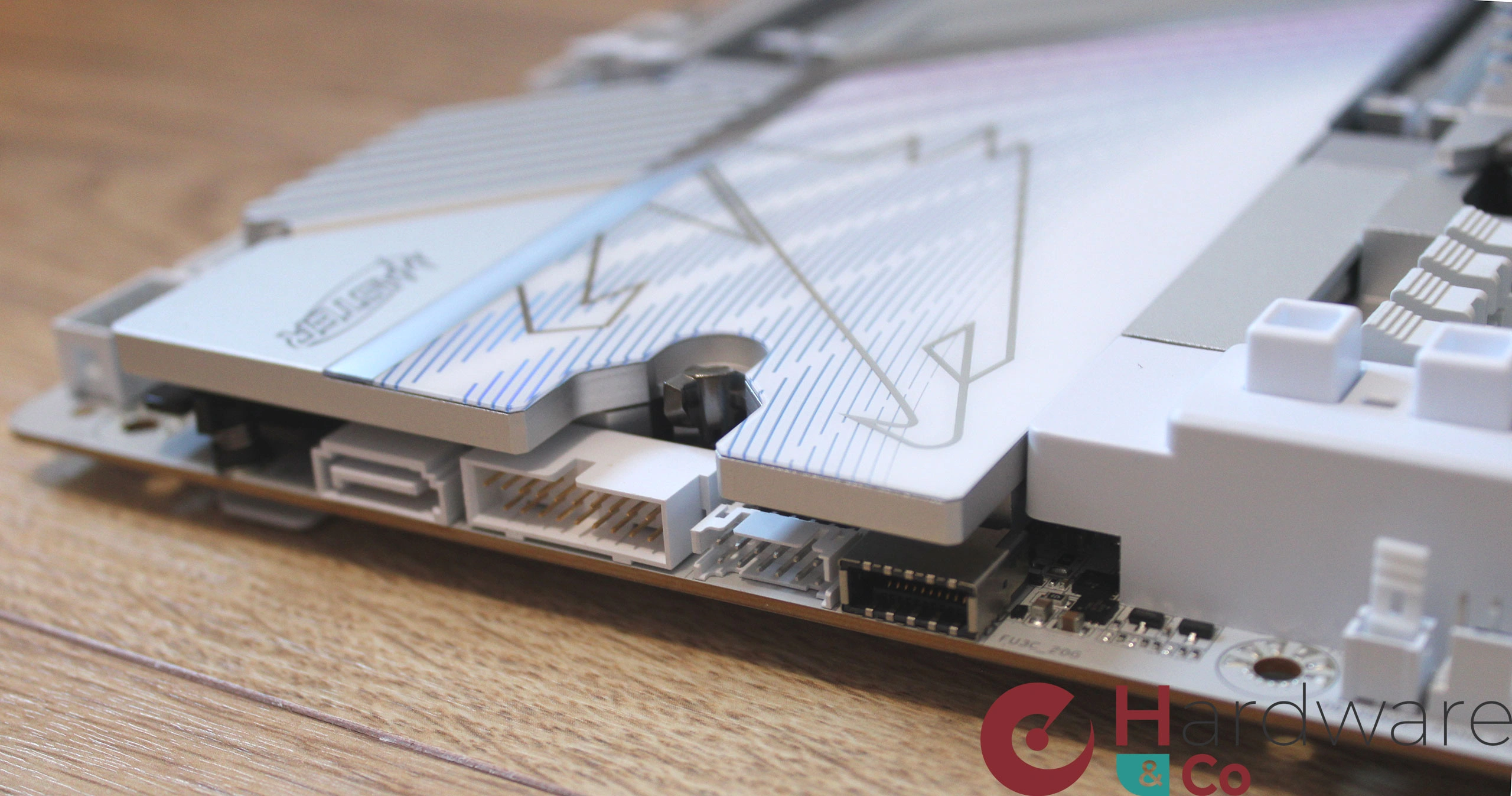

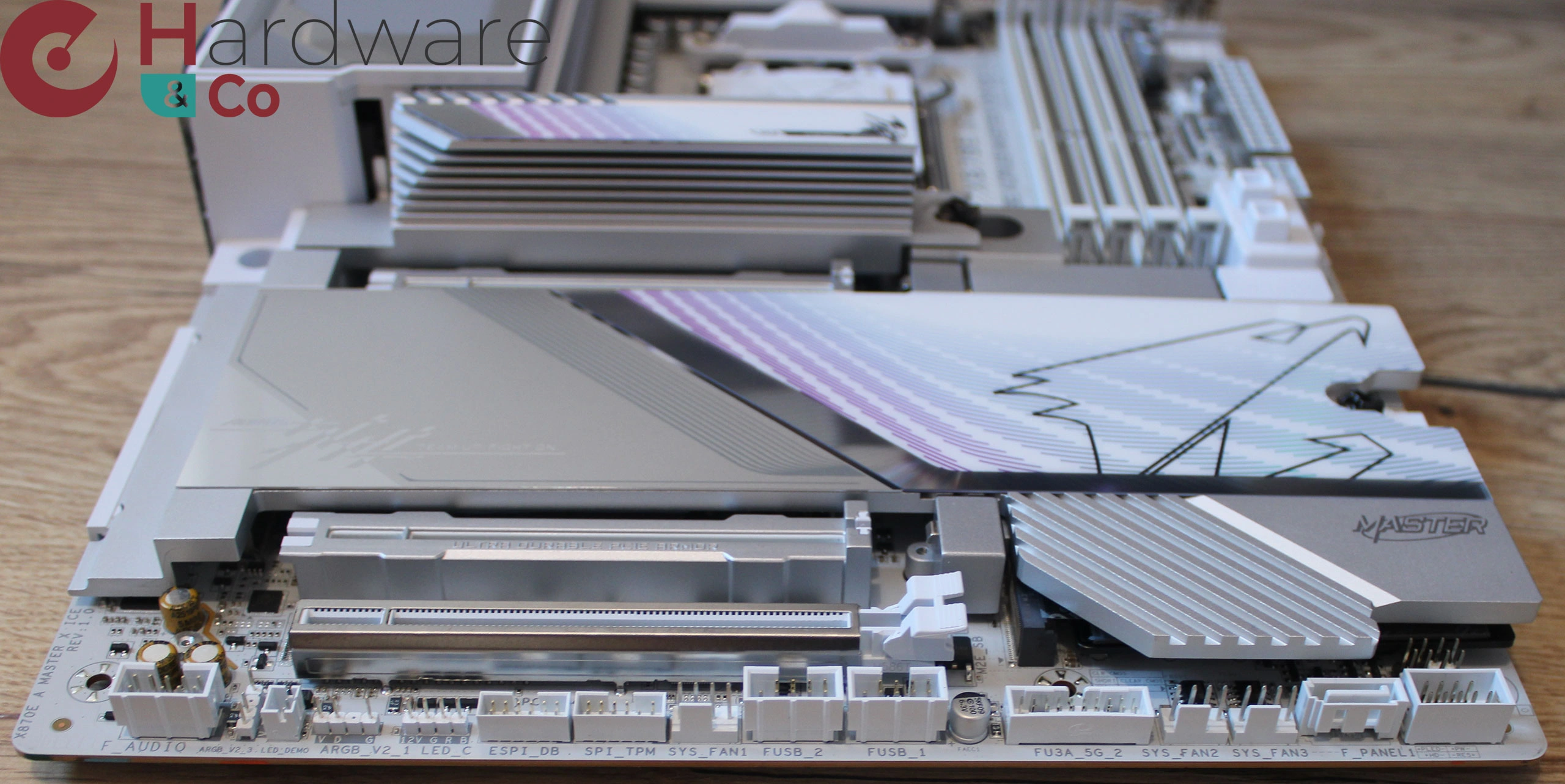

Voici 3 clichés qui montrent une grande partie des connectiques présentes sur le PCB. La première image montre les prises coudées à 90 ° situés sous le gros radiateur des SSD et du chipset. Vous y voyez un des 2 ports SATA, un header USB 3.2 Type-A et un autre Type-C. Entre ces deux headers se trouve la prise qui va accueillir l'adaptateur des 3 prises fans décrites dans le bundle. Tout à droite se trouve une sorte de papillon, il sert à raccorder une des deux sondes de température fournies en bundle. La seconde image montre la ribambelle de prises situées en bas du PCB. ARGB, USB 2.0, USB 3.2 Type-A, fans, le second SATA, l'Audio, le panneau des connectiques, et deux petites dont une qui permet de caler un module TPM 2.0.

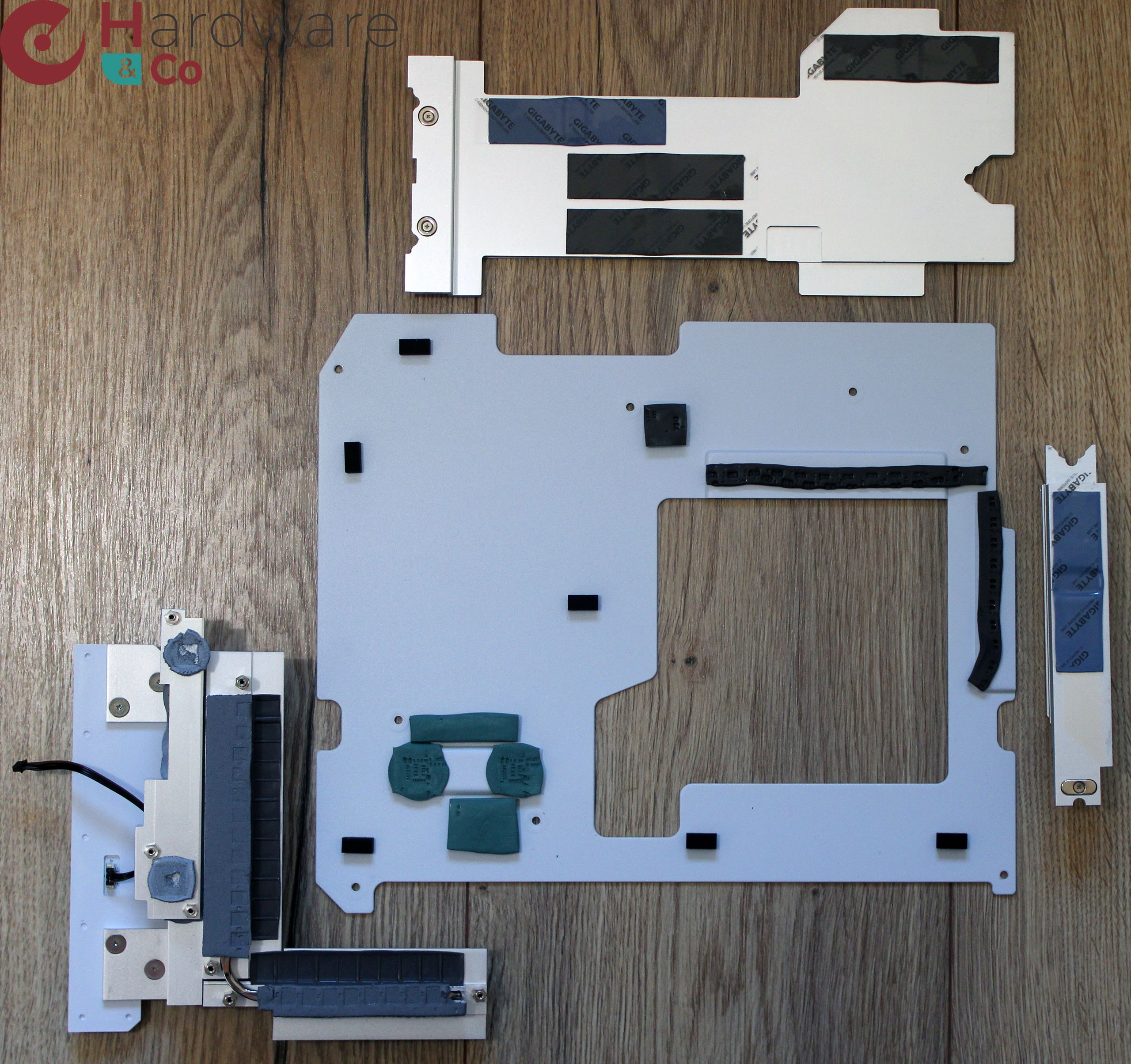

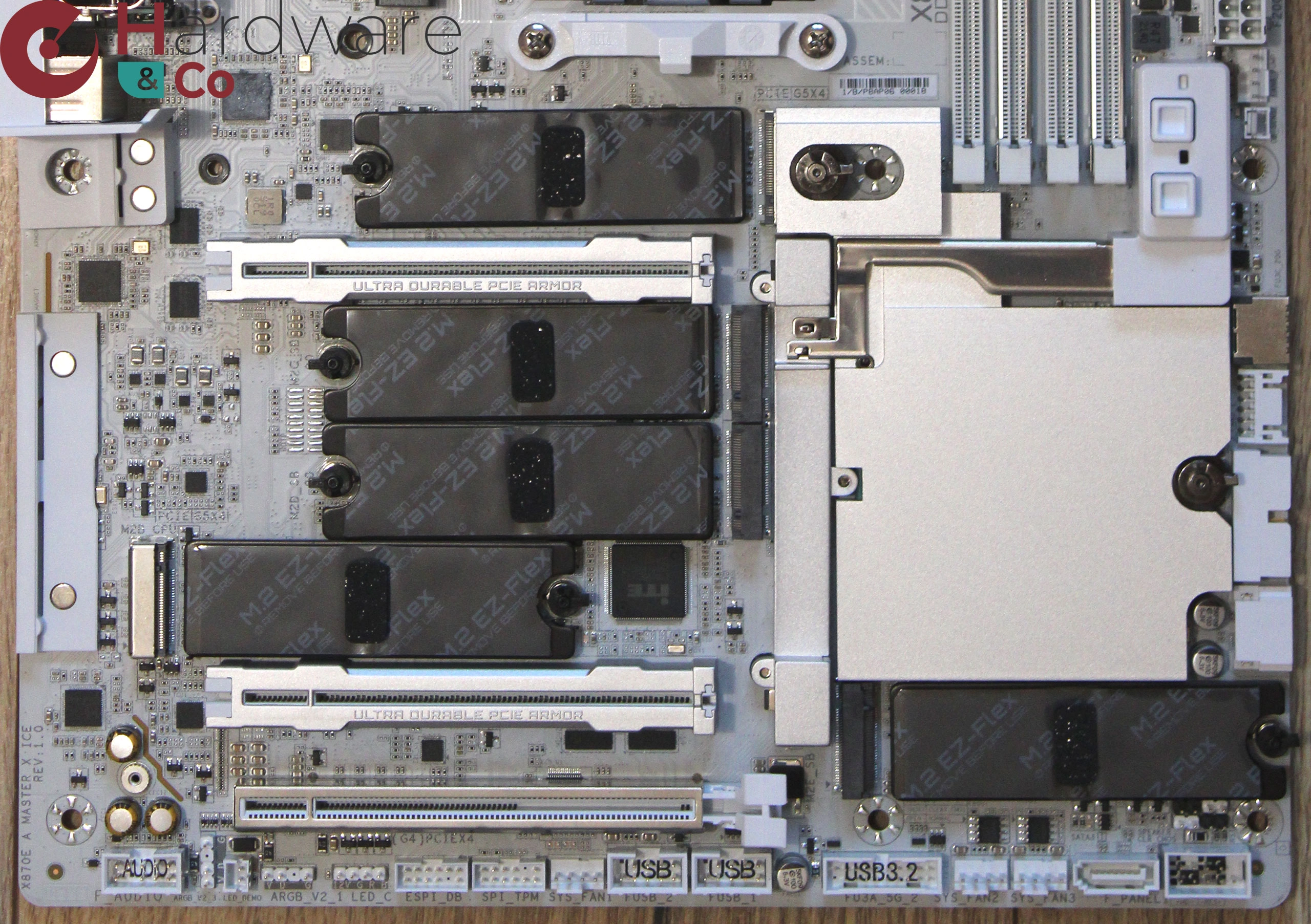

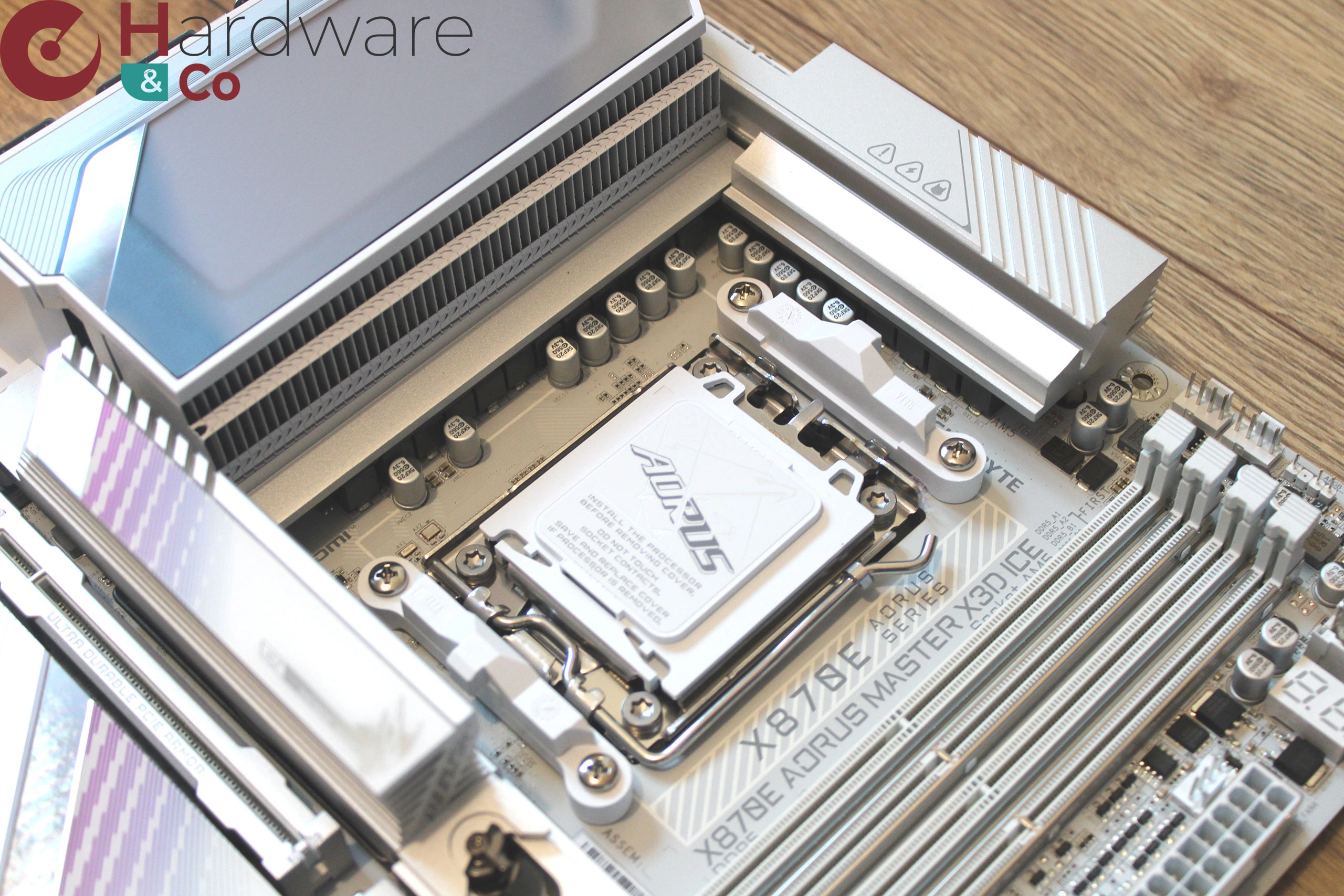

Parlons refroidissement et rhume des transistors si vous le voulez bien. La première image dans le carrousel montre le PCB au niveau des SSD, après ablation chirurgicale des radiateurs. Les radiateurs se montent et se démontent via le pivot d'une petite patte. Les SSD se monte et démontent de la même façon, c'est donc totalement sans outil. C'est très pratique même si la pression exercée est en théorie moindre que du vissage, mais GIGABYTE a mis des pads plutôt épais et bon point, tous les slots PCIe ont un pad face carte mère. La seconde image montre le radiateur des VRM, réunis par un caloduc discret sur la photo, ce sont des ailettes et non un bloc d'aluminium retaillé, c'est plus efficace puisque la surface d'échange est supérieure. La firme, pour optimiser ce refroidissement, a disposé des pads à la conductivité plutôt bonne, soit 12 W/mK, ce qui est bien mieux que les pads classiques à 7 W/mK. En revanche, le petit radiateur qui jouxte les slots de RAM sont en bloc d'aluminium. Dernière image, vous pouvez voir que les radiateurs SSD ont aussi un pad, c'est donc un refroidissement double face qui est proposé, c'est ce que nous aimons/voulons tant les SSD PCIe 4.0 et 5.0 chauffent en action. La backplate possède des patins pour éviter qu'elle soit au contact d'éléments du PCB, et des pads pour aider à la dissipation des VRM et du chipset.

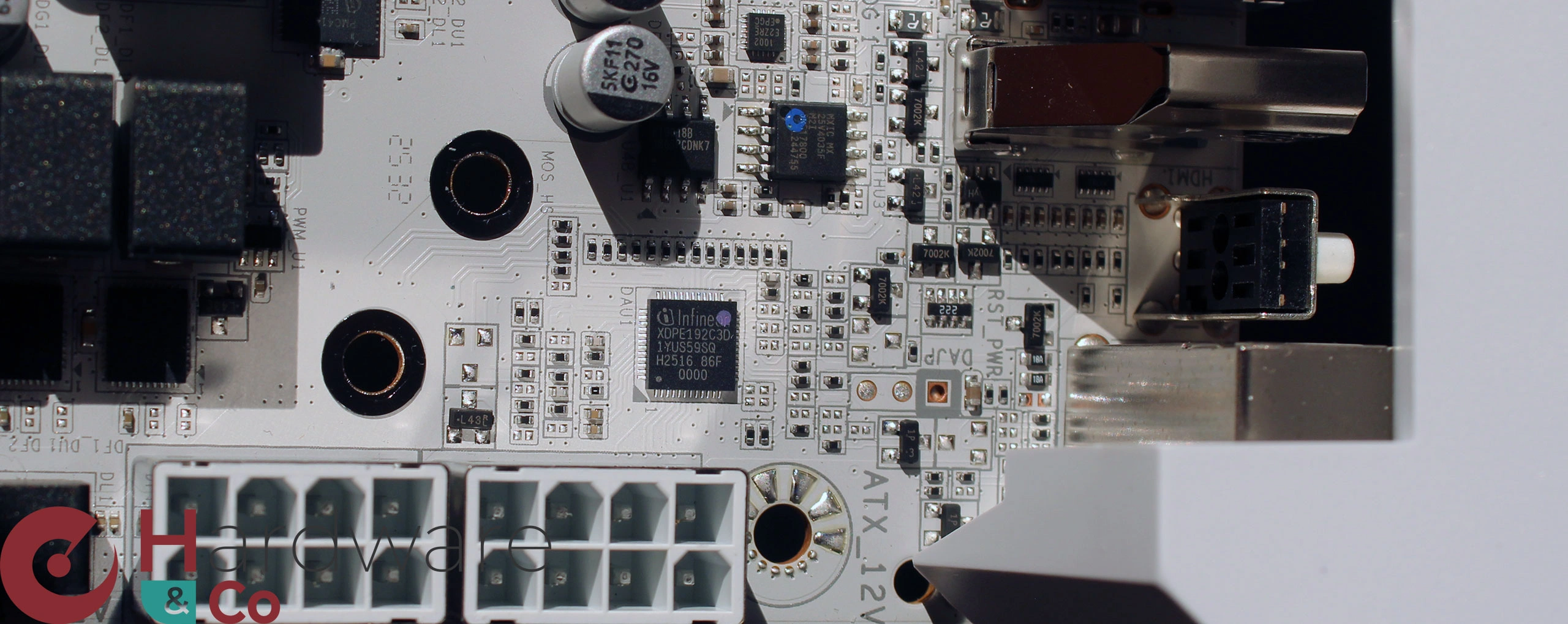

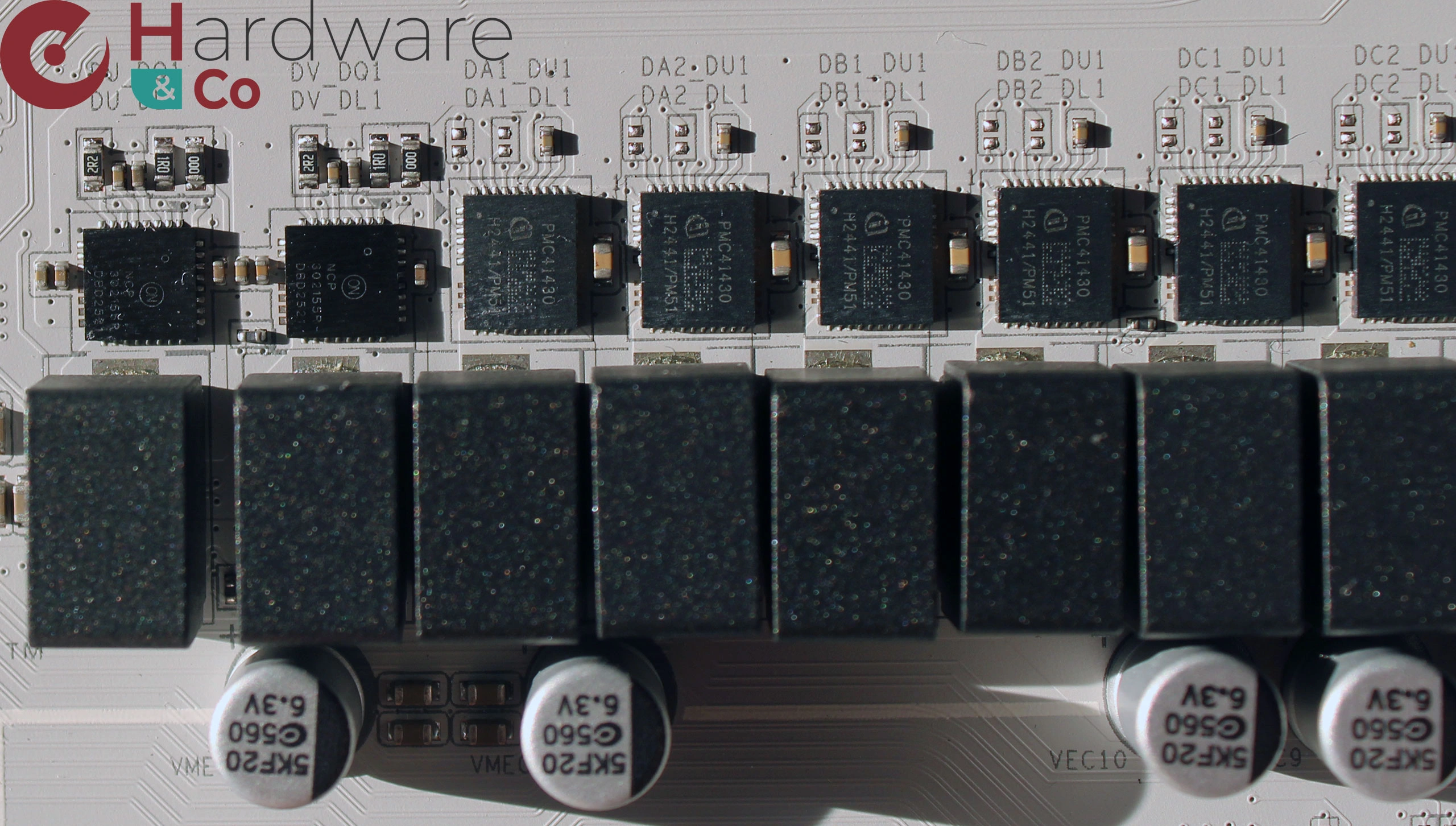

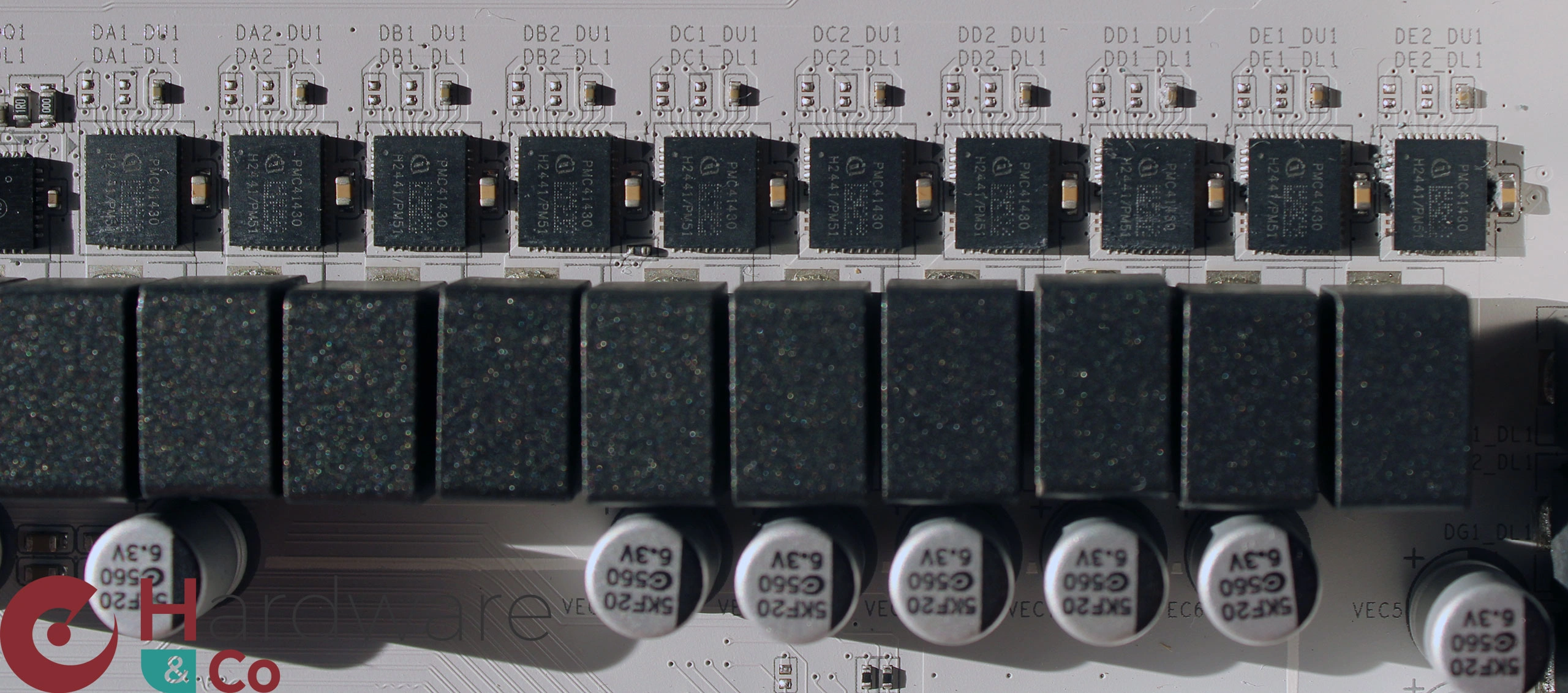

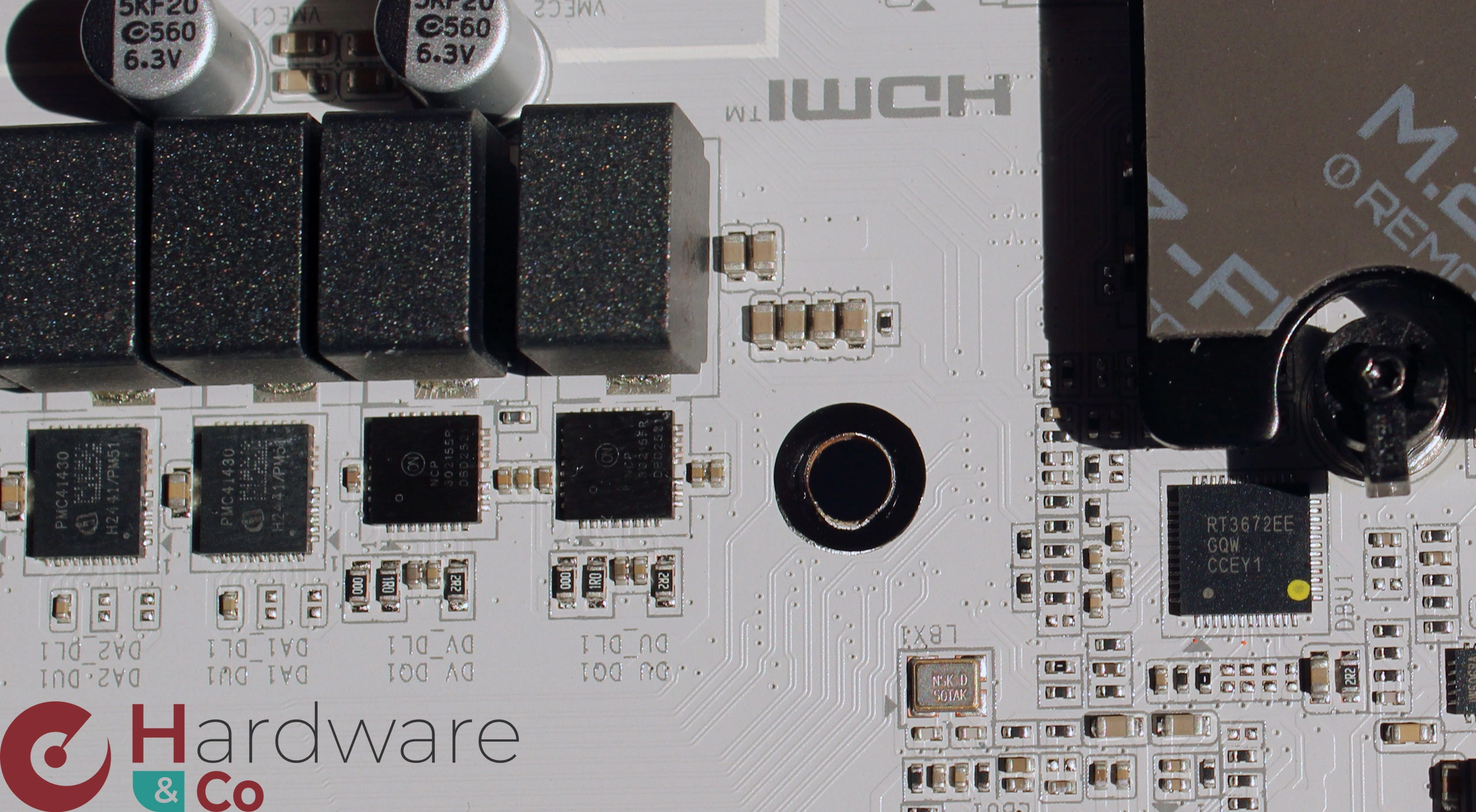

On attaque la partie électrique. Plutôt musclée, elle arbore 18 phases (9 + 9 en parallèle) dédiées au seul plaisir du CPU, 2 pour le SoC et 2 pour divers éléments. Il y a deux contrôleurs, le principal et le secondaire. Le plus gros, celui qui gère presque tout est marqué Infineon XDPE192C3D. le second, qui gère 2 phases, et un Richtek RT3672EE. Quant au phases, 20 sont encore marquées Infineon PMC41430 et poutrent 110 A pièce. Les deux plus petites, gérées par le contrôleur Richtek, sont des Onsemi NCP302155R et envoient 60 A pièce. C'est donc très solide, on comprend dès lors mieux pourquoi GIGABYTE a bien calibré les radiateurs avec usage de pads adaptés pour la circonstance.

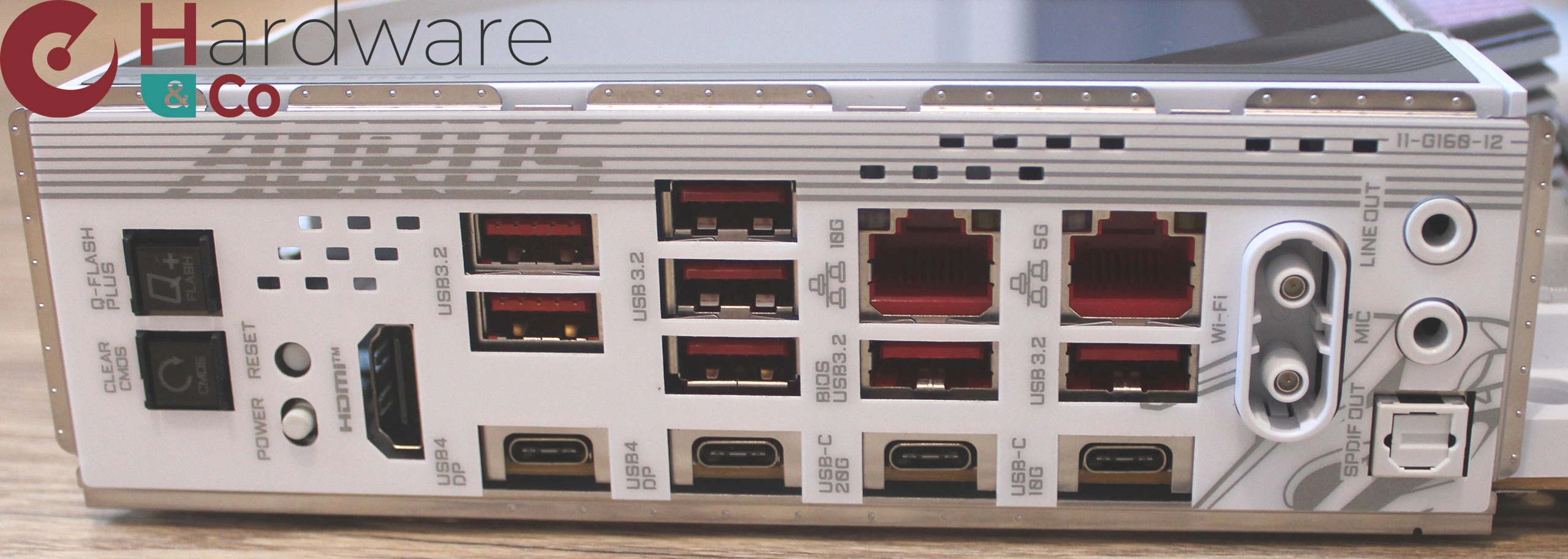

Le panneau arrière des connectiques est très fourni, il ne lui manque pas grand-chose, détaillons tout ça :

1 x bouton Clear CMOS pour réinitialiser le BIOS si besoin
1 x bouton Q-Flash+ pour un flash à l'aveugle indispensable en 2025
1x bouton Power
1 x bouton Reset
1 x HDMI maxi 4k @60 Hz
7 x USB 3.2 Gen 2 soit 10Gbps ports dont un prévu pour le flash à l'aveugle
2 x USB 3.2 Gen 2x2, soit 20 Gbps Type-C
2 x USB 4 Type-C jusqu'à 40 Gbps, associés à l'iGPU également du CPU si besoin
1 x Wi-Fi 7 (320 MHz) + BT 5.4 + deux prises antenne via Mediatek MT7927, RZ738
1 x Ethernet 5 GbE
2 x Audio jacks + 1 SPDIF via CODEC Realtek ALC1220 et DAC ESS ES9118
1 x Ethernet 5 GbE Realtek
1 x Ethernet 10 GbE
