La carte par devant, par derrière, et même de côté !
On reste sur de la petite carte graphique, c qui implique un emballage adapté. Le carton est petit, et propose diverses choses à voir : on a la photo de la carte, le logo RTX 5060 Ti impossible à rater, alors que la quantité de VRAM est inscrite en plus petit mais uniquement sur le côté du carton, ce que vous ne voyez pas sur les photos. C'est peu clair, et le problème était déjà détecté sur la Ventus 2X. Le bundle est simplissime : un manuel, un adaptateur 12V-2x6 vers 2 x 8 pins. Pas de support de carte graphique, vu le poids de l'ensemble, ça devrait facilement passer pour votre carte mère, elle ne devrait pas subir une pression élevée sur son slot PCIe x16. Elle mesure 24.5 cm, dépasse de 2.4 cm l'équerre arrière et occupe 2.5 slots. Son poids ? il correspond à l'année où Charlemagne a célébré Pâques à Nimègue, et où Telerig, le khan des Bulgares, est parti s'exiler à Constantinople. Alors que nous vous préparons, mine de rien, à question pour un Champion présenté par le présentateur Samuel Etienne devenu Twitcheur solide, il vous fallait deviner 777 grammes..

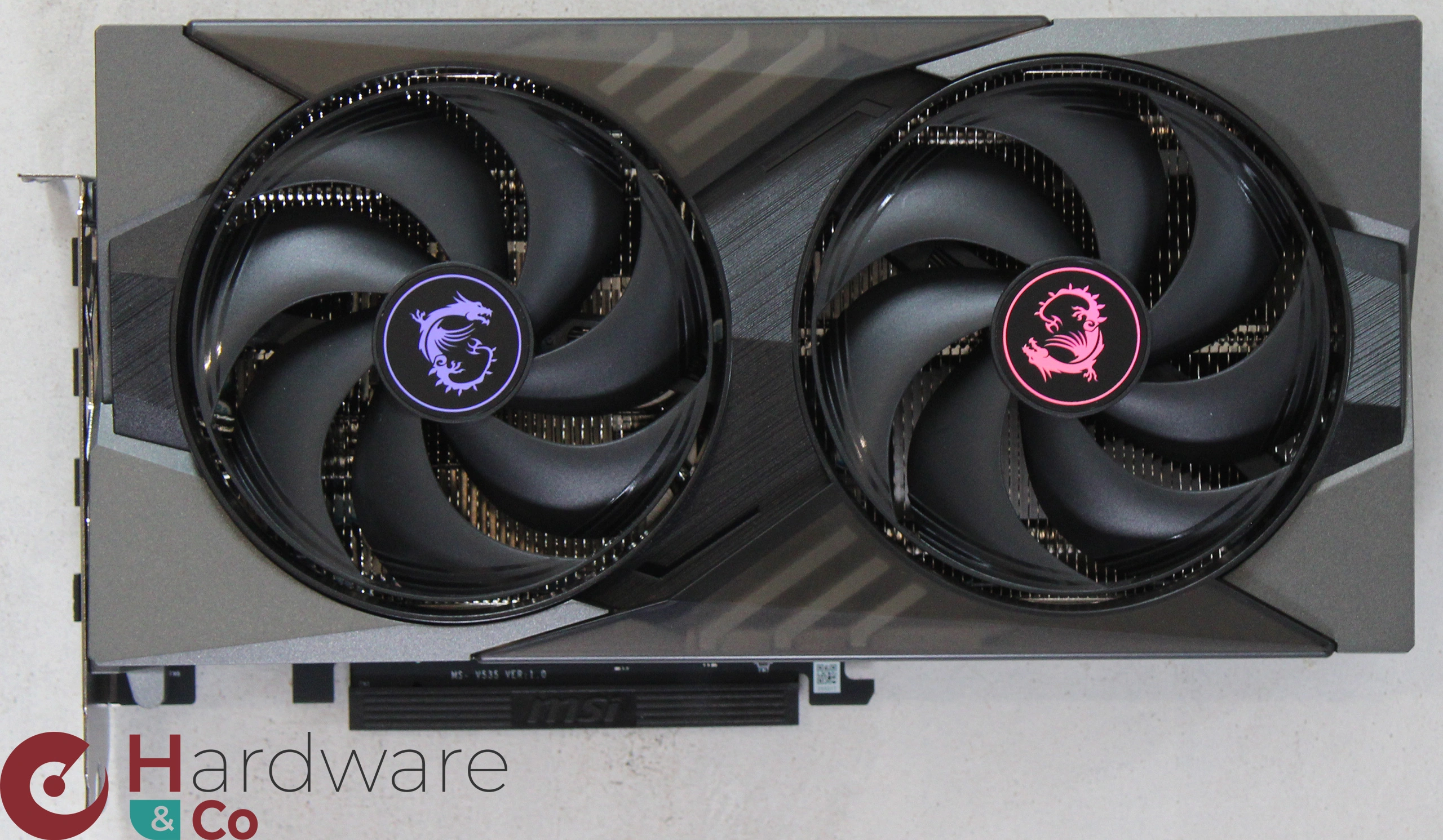

Le ventirad, nommé Twin Frozr 10, est classique : la base en cuivre nickelé est au contact du GPU et de la VRAM. Le contact s'établit en fait au niveau de 3 caloducs aplatis, et qui parcourent les nombreuses ailettes d'aluminium réparties dans deux blocs Ces ailettes ont une découpe originale en vaguelettes sur leur face supérieure, celle en regard des ventilateurs, ce qui améliorerait selon MSI la progression du flux d'air des ventilateurs, réduirait les turbulences et donc les nuisances sonores, tout en améliorant la dissipation de chaleur. MSI les nomme Waved Curved 4.0. Mais sur les côtés, ces ailettes sont découpées en V, là aussi cela concourait à avoir les mêmes effets que la découpe supérieure. Les 2 ventilos nommés Stormforce possèdent 7 pales, cerclées sur le pourtour, moulinant dans le sens antihoraire, ce sont les mêmes que sur la Ventus 2X, mais en plus grand, ils mesurent 95 mm de diamètre. La carlingue plastique rigide possède des incrustations translucides noires, cachant en dessous 3 bandes LED.

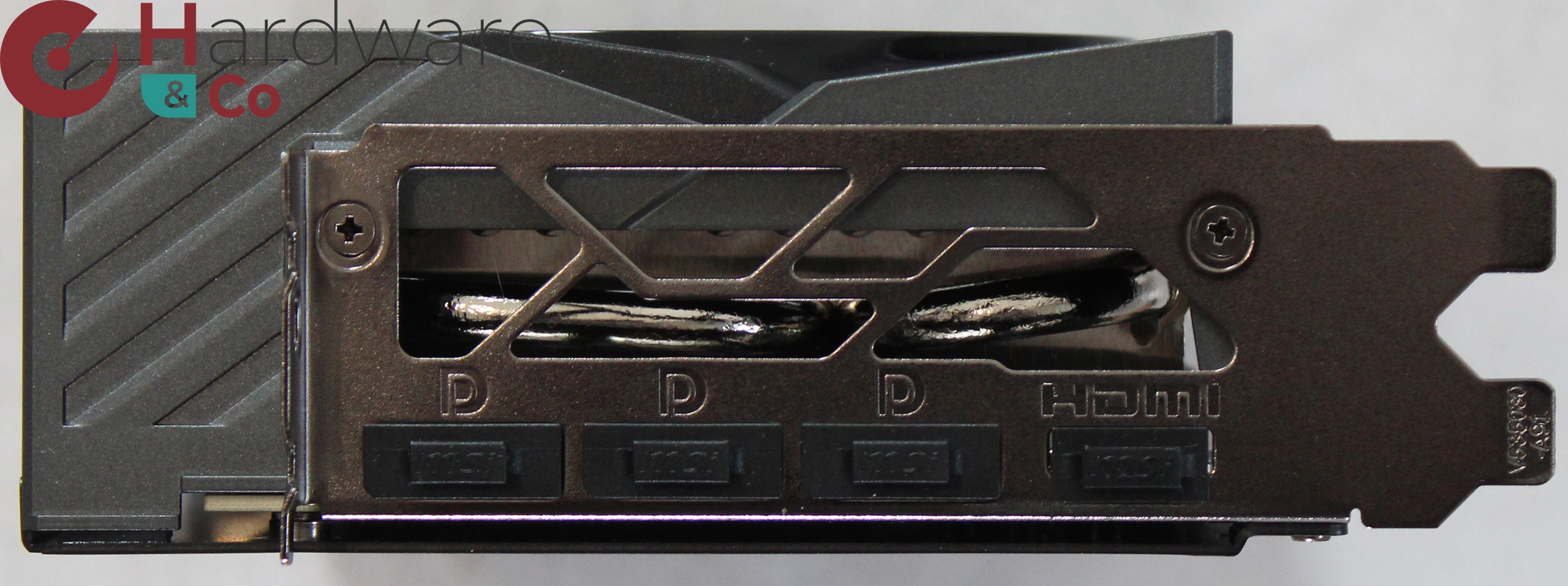

La carte fait 2.5 slots, elle a le label SFF de NVIDIA, ce qui garantit son intégration dans beaucoup de boitiers. L'équerre arrière est double : 3/4 de slot sont réservés aux 3 prises DisplayPort 2.1 et l'unique HDMI 2.1, tout le reste de l'équerre est taillé de larges ouïes afin de permettre à l'air chaud de s'échapper à cet endroit. Nous verrons cela sur les températures via l'imagerie IR dans le chapitre idoine.

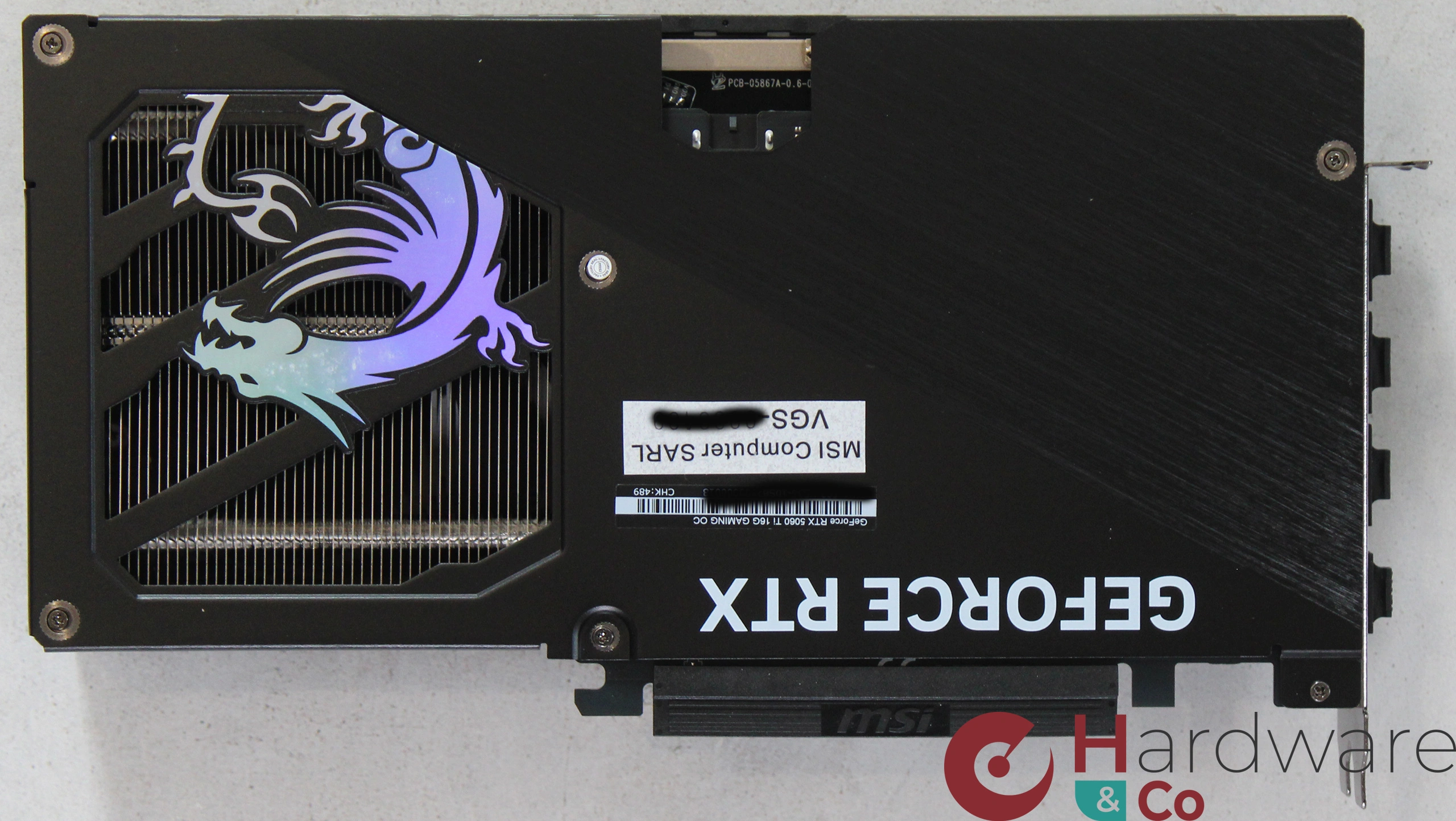

Au verso, une backplate masque l'ensemble des composants du PCB. Elle est métallique et a trois fonctions simultanées : premièrement, elle protège les composants placés sur le verso, afin de pas les arracher lors d'une mauvaise manipulation (conflit avec le ventirad CPU par exemple). Deuxièmement, elle rigidifie l'ensemble PCB + ventirad, ce qui protège aussi l'intégrité du PCB. Enfin, troisième et dernier point, MSI a mis des pads thermiques en regard du GPU et de la VRAM, cela aide à la dissipation, la backplate faisant office de radiateur plan, augmentant la surface d'échange avec l'air.
Sur sa partie distale, elle est ajourée pour qu'une grosse partie de l'air mouliné par le Stormforce éloigné de l'équerre traverse les ailettes. Le PCB est court, mesuré à 14.6 cm. Enfin, dernier point, pas de double BIOS.

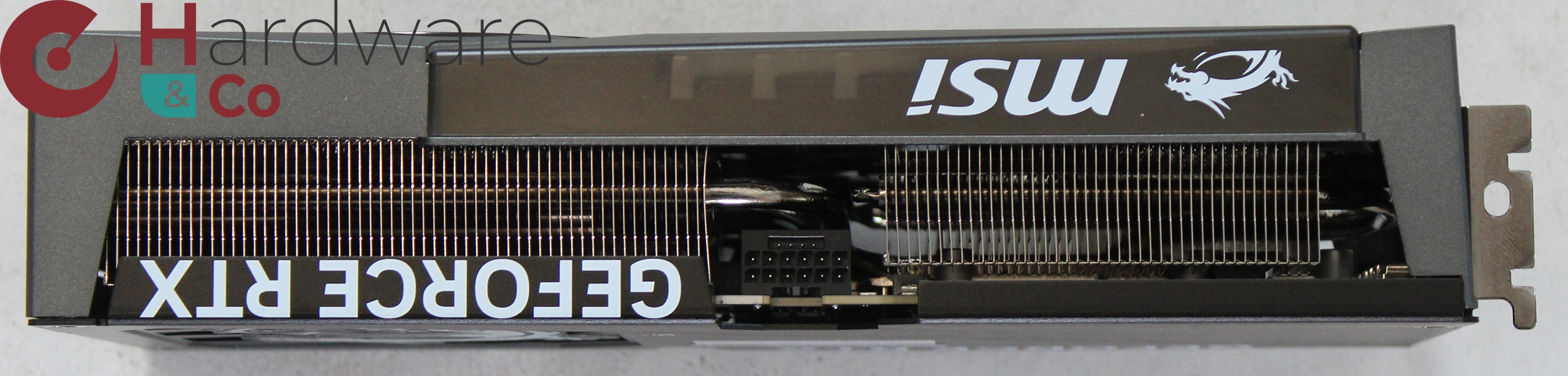

Voici deux clichés de la carte de profil, l'un étant en vue de dessus, l'autre en vue de dessous. On peut voir sur la première image que le carénage occupe moins de la moitié de l'épaisseur de carte, ce qui est très bien et laisse une fenêtre large pour l'évacuation de l'air venue des ventilateurs.

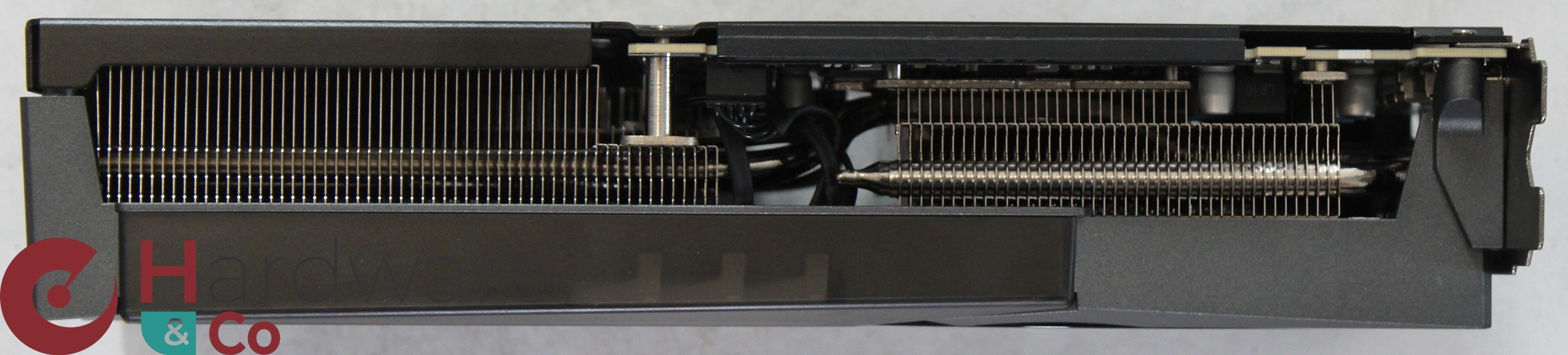

Sur la seconde image, vue de dessous, on distingue 2 caloducs, et le carénage qui est aussi eu épais que sur la face supérieure. C'est une carte bien fignolée, pas sexy mais pas de reproche à faire en matière d'intégration, c'est propre.

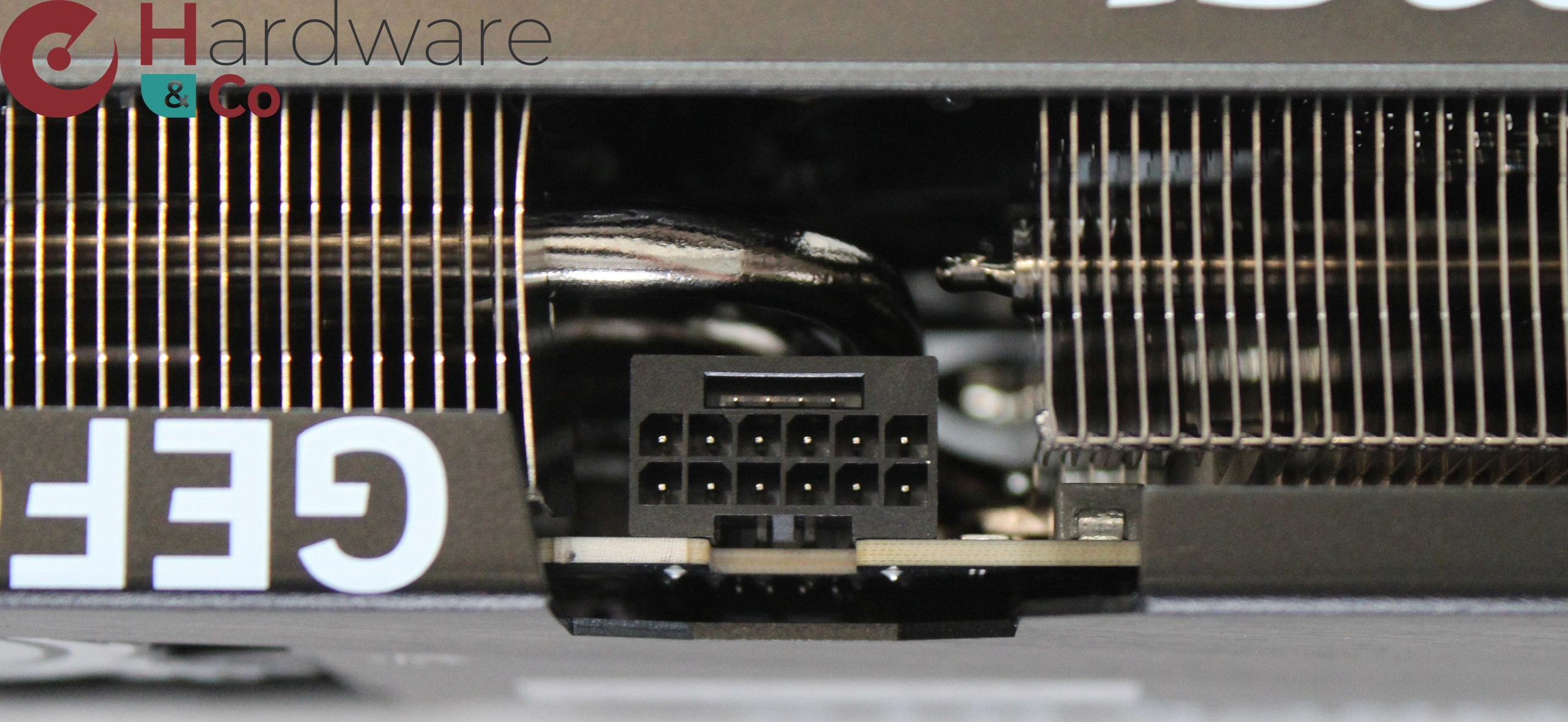

Voici l'avant dernière image, le connecteur 12V-2x6 qui est capable d'enquiller 600 W, mais qui ne sera pas en danger du tout étant donné que la carte a un TGP officiel de 180 W. Au cas où, il y a l'adaptateur fourni, pas de panique si votre bloc n'est pas équipé.

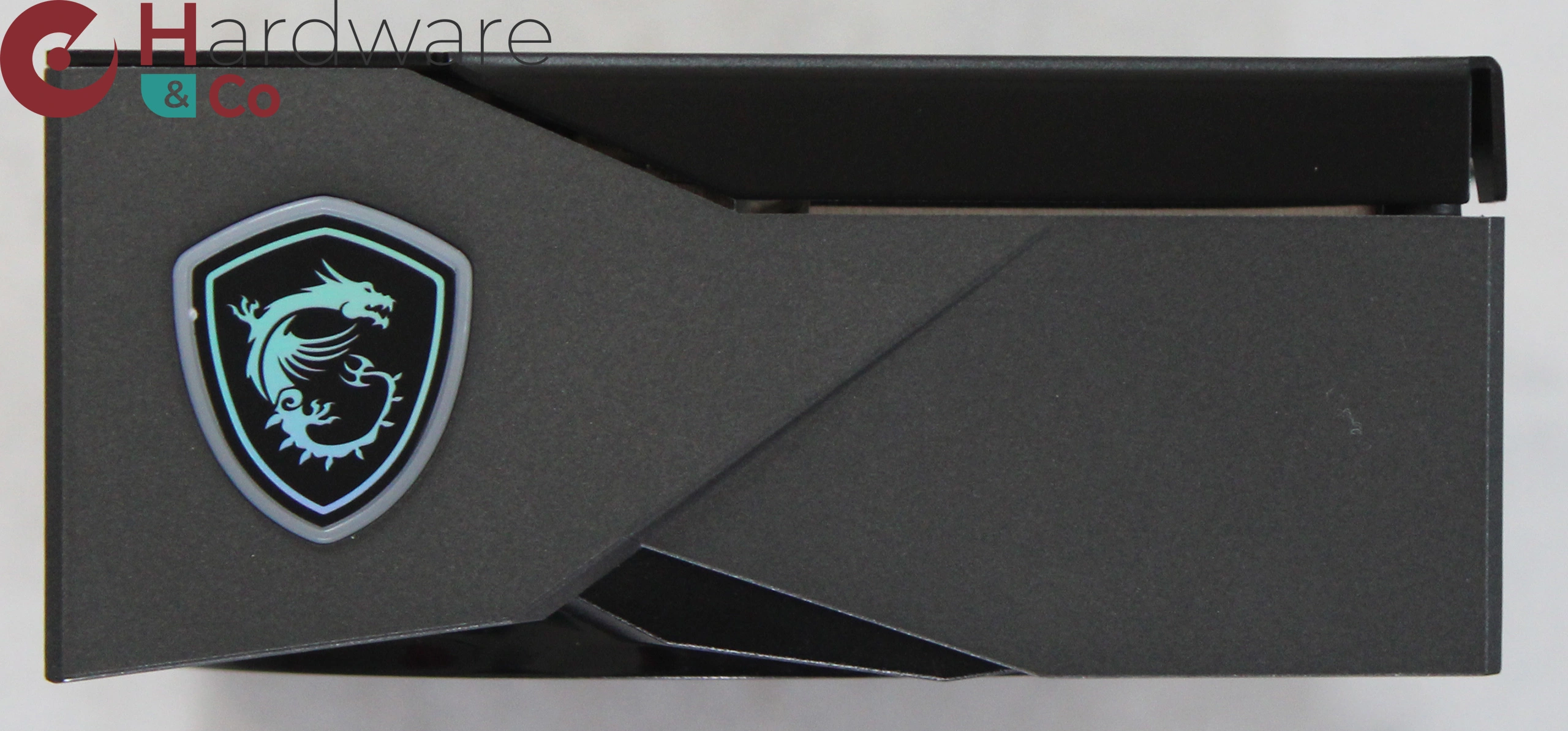

Voici une vue de l'arrière, ce qu'on peut appeler le luc de la carte. La backplate avec ses rebords courbés est bien emboitée avec la carlingue plastique. Ce mélange des matières acier et plastique n'est pas choquant.
