La carte et son PCB
Un carton comme il en existe plein, taillé juste aux dimensions de la carte mère ATX, c'est ce que vous verrez en premier. Il est tout gris avec le nom écrit en gros, ainsi que la gamme MAG à laquelle la carte maman appartient. On y voit du vert pomme, qui constitue avec le gris la charte visuelle de la série MAG. Voici le bundle planqué sous la carte :
Une clé USB contenant les pilotes
Une antenne WiFi 7 et BT
Une clé mécanique pour déplacer les fixations des SSD EZ M.2 Clip Remover (si SSD n'étant pas au format 2280)
Deux clips EZ M.2 pour placer des SSD à ce format
Des câbles RGB et ARGB (rallonges et connecteurs initiaux)
Un câble Front Panel
Deux nappes Sata 6 Gbps
Une vis pour les SSD EZ M.2
Des Stickers pour câbles/nappes + un flyer + deux fascicules de conformité électrique

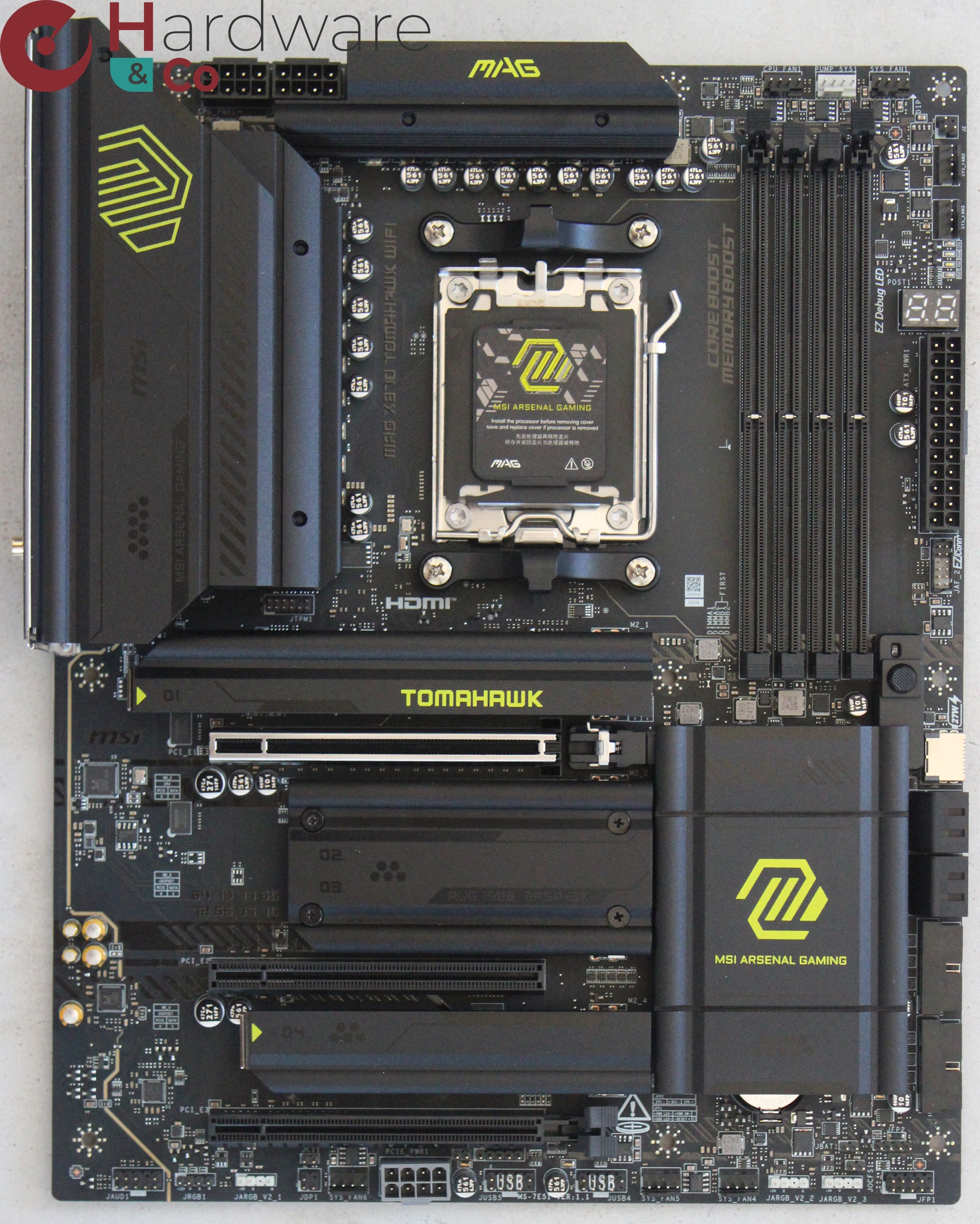

C'est une carte mère au format ATX qui se présente, et qui ressemble globalement aux anciennes séries, à un détail près : le relookage complet des radiateurs lui confère cette fois une masse accrue et une meilleure impression. Le PCB est constitué de 8 couches avec 2 onces de cuivre pour assurer des signaux plus propres et réduisant les interférences. L'agencement général est des plus classiques. Autour du socket, on retrouve en haut et à gauche les deux radiateurs des VRM et des contrôleurs, avec les 2 prises CPU 8 pins coincées entre les deux. Puis on distingue 4 slots de DDR5 sur la droite, avec 256 Go maxi supportés, en n'oubliant pas que plus vos sticks de RAM sont complexes (dual rank double face), plus la fréquence sera réduite. Enfin, le slot SSD PCIe 5.0 M.2 en dessous du socket. Le reste du PCB est occupé par les divers headers, slots et emplacements PCIe M.2. Le dernier BIOS apporte le support de l'AGESA 1.2.0.3f qui introduit celui des Ryzen 9000F. MSI est donc prêt !

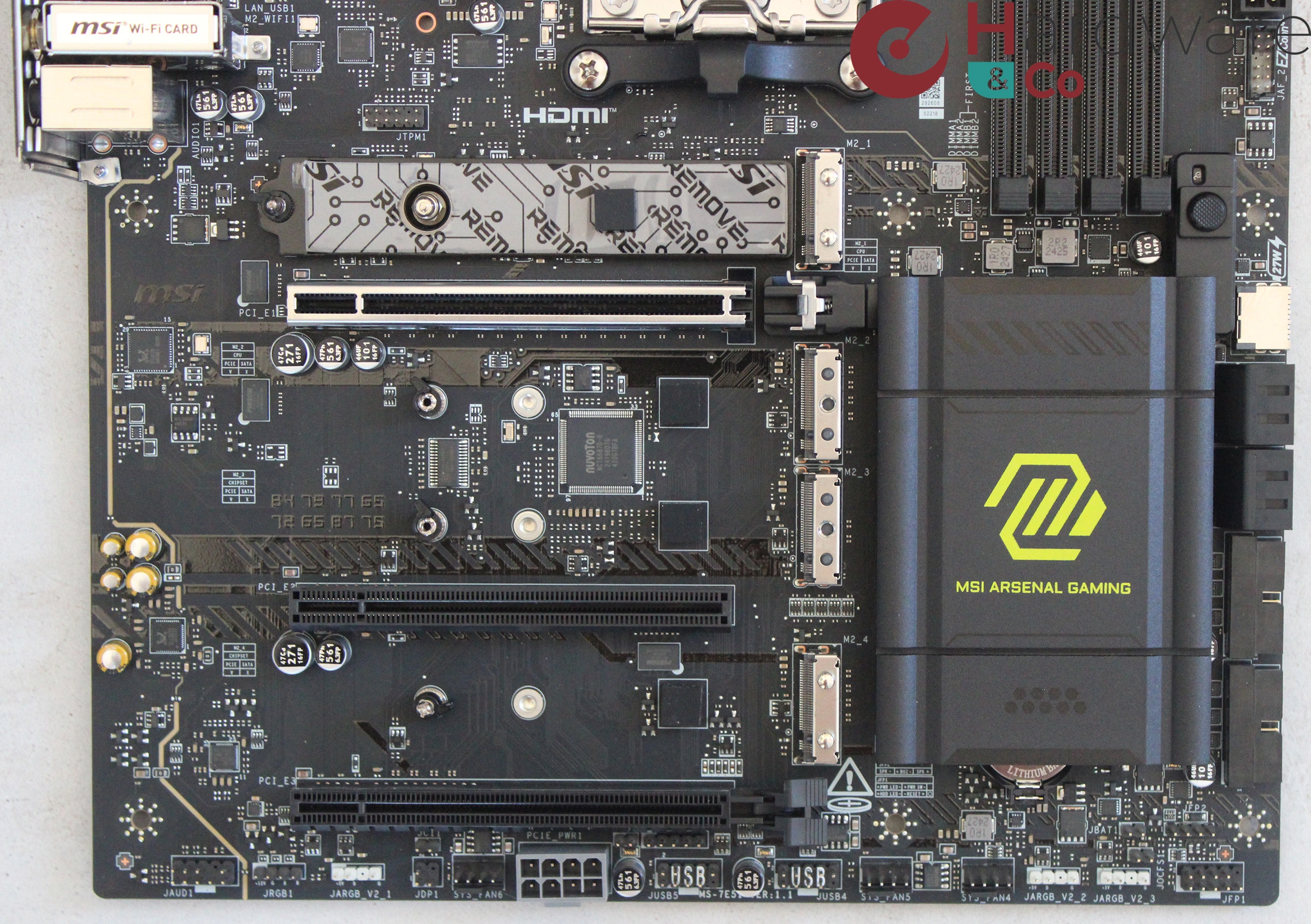

La partie stockage est assez musclée, avec 4 ports SATA 6 Gbps raccordés au X870, et 4 slots M.2. aux caractéristiques différentes. Les 2 premiers sont PCIe 5.0 x4 et liés au CPU qui possède 8 lignes pour cet usage en plus des 16 pour la carte graphique. Les deux du bas sont respectivement du haut vers le vas dotés de 2 et 4 lignes PCIe 4.0, tous les deux sont raccordés au chipset. Vous noterez que les ports USB 4 partagent les 4 lignes PCIe du second slot M.2 PCIe 5.0, chacun aura deux lignes si les deux sont occupés.
Il y a 3 slots graphiques qui, physiquement sont en PCIe x16. Le multiGPU sera possible, mais pas dans le cadre gaming comme à la belle époque des Crossfire et des SLi ! Le premier slot est PCIe 5.0 et avale 16 lignes au CPU. Il est renforcé par un berceau métallique qui lui permet d'être moins sensible aux cartes graphiques un peu lourdes. Le second dégomme une ligne PCIe 3.0 et le dernier 4 lignes PCIe 4.0. Ils sont raccordés au X870. Si vous peuplez le dernier slot PCIe x16 (un x4 en vrai), cela désactivera le 3e slot SSD M.2.

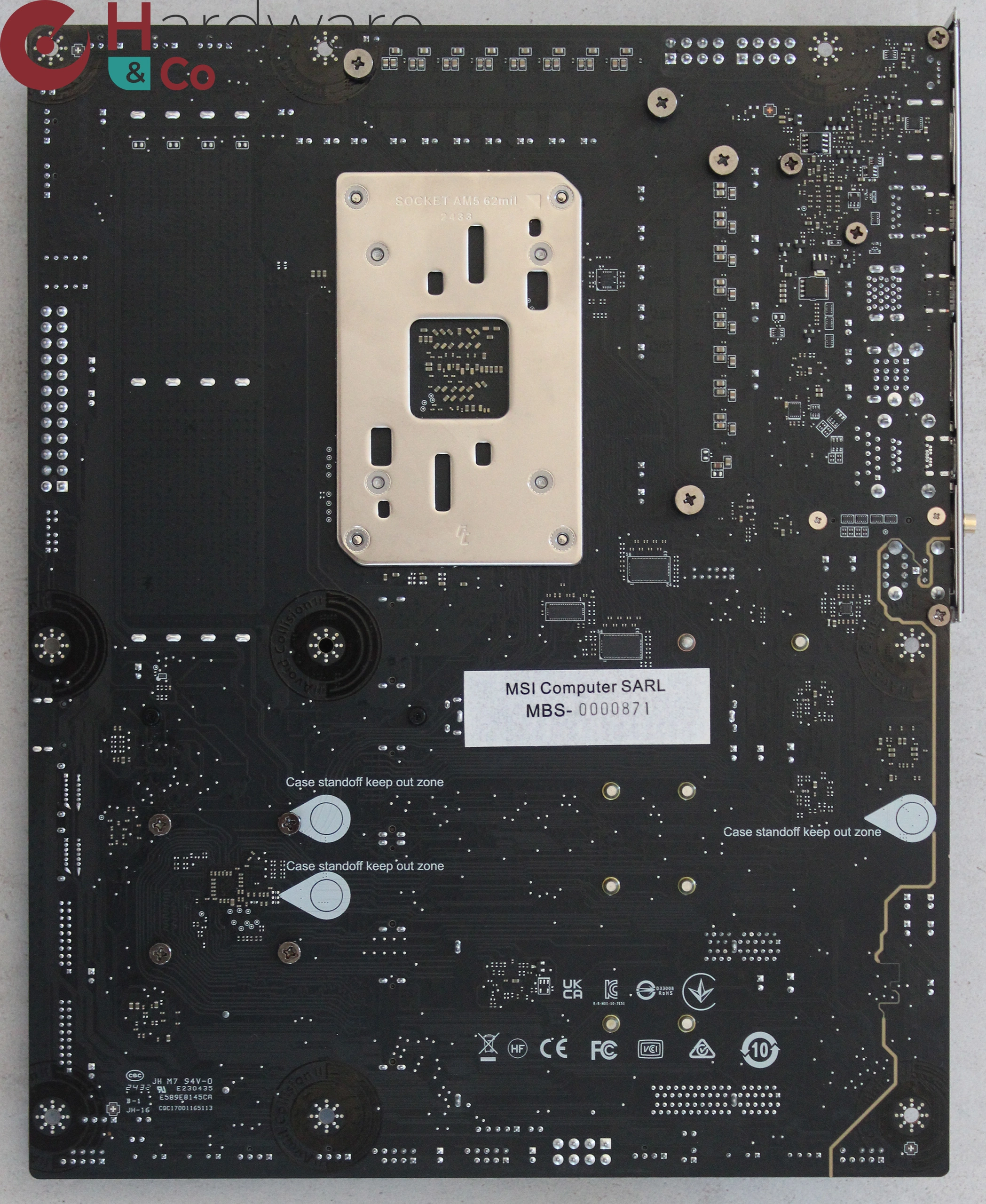

Le verso de la carte est sans particularité, on y voit la contreplaque du système de fixation du socket du CPU. Le slot PCIe graphique renforcé bénéficie de 6 points de soudure, MSI fait le minimum sur ce point précis.

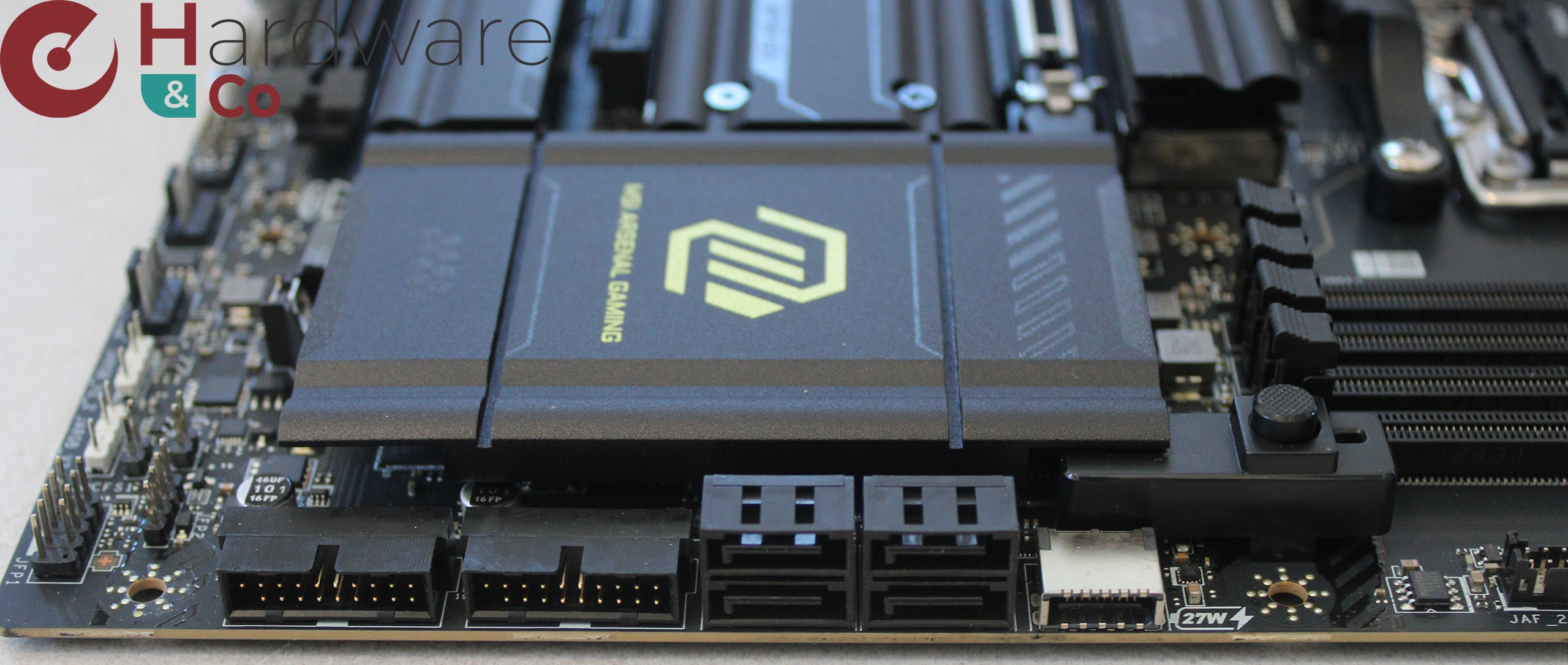

MSI aime couder les ports et headers. Si les 4 slots SATA 6 Gbps le sont depuis fort longtemps, le faire sur les 2 headers USB 3.2 Gen 1 Type-A et l'USAB 3.2 Gen 2x2 Type-C est plus récent. Sur cette image, on peut également voir le bouton pression qui enferme la carte graphique dans son slot, c'est une fonction anti arrachement.

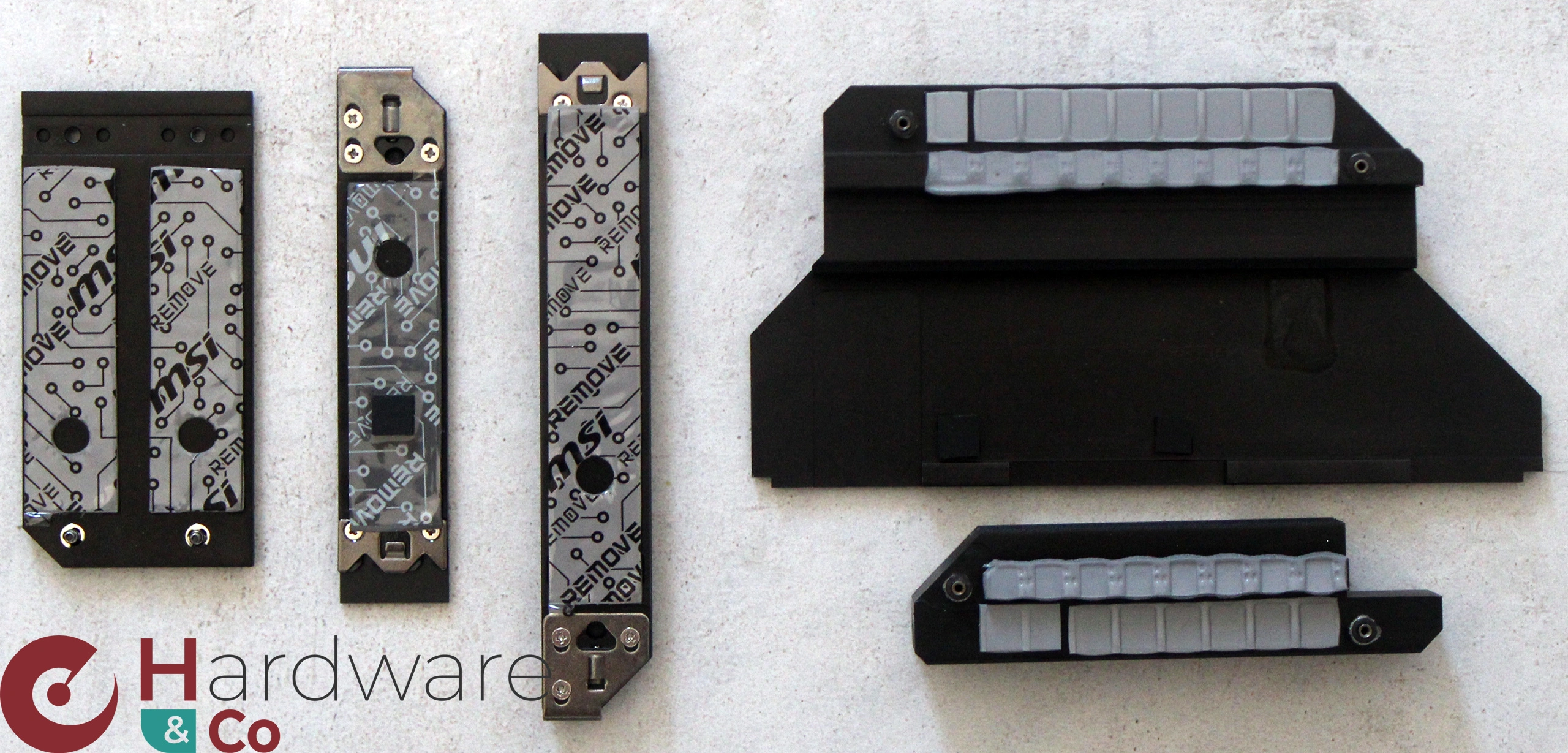

On passe sur la partie refroidissement au sens large. La première image montre la carte mère dénuée de ses radiateurs directs SSD et étage d'alimentation. Hormis le premier slot M.2, aucun autre slot SSD M.2 ne profite d'un pad thermique. Ce n'est pas gênant pour les deux derniers, mais le second aurait pu en bénéficier puisqu'également à la norme 5.0, grande pourvoyeuse de SSD qui chauffent ! La seconde image fait un focus sur les radiateurs, tous ceux dédiés aux SSD ont un pad sur cette face, c'est normal et attendu ! Les deux radiateurs de l'étage d'alimentation sont taillés dans un bloc d'aluminium, ils sont assez imposants et indépendants : pas de caloduc pour unir leur force. MSI a disposé des pads à la conductivité correcte, 7 W/mK, l'empreinte des composants de puissance sur ces pads est jugés satisfaisante, montrant un transfert optimal sur toute la surface du pad.

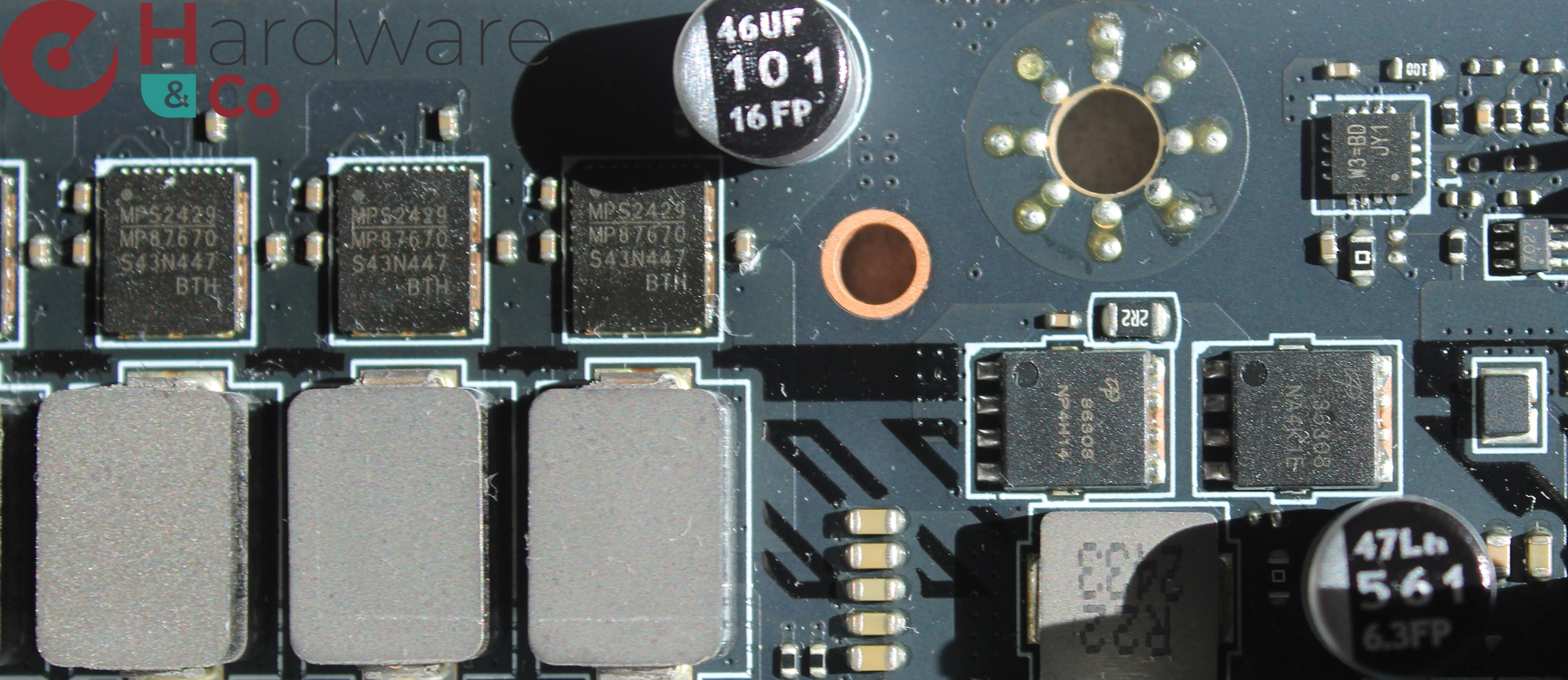

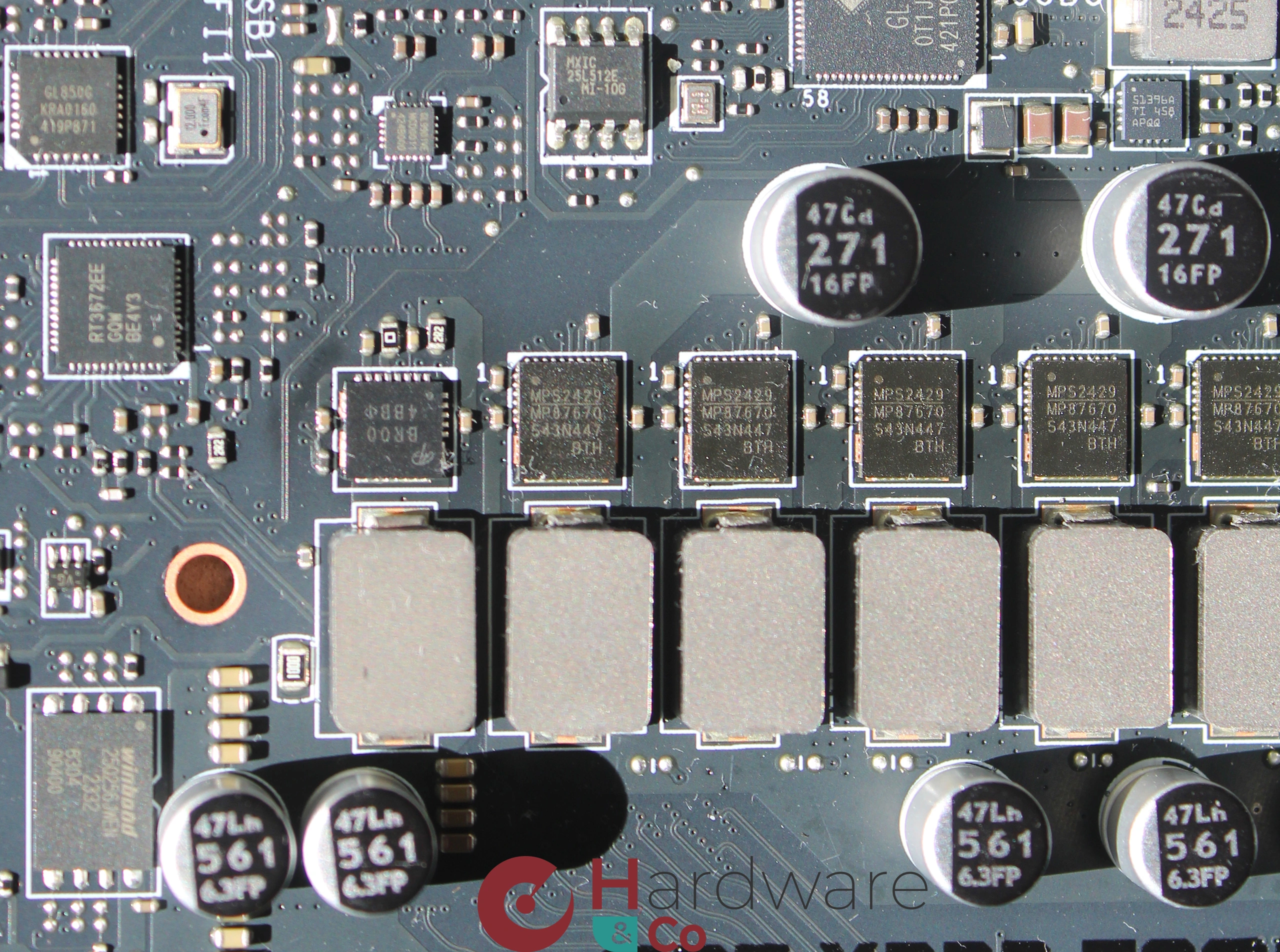

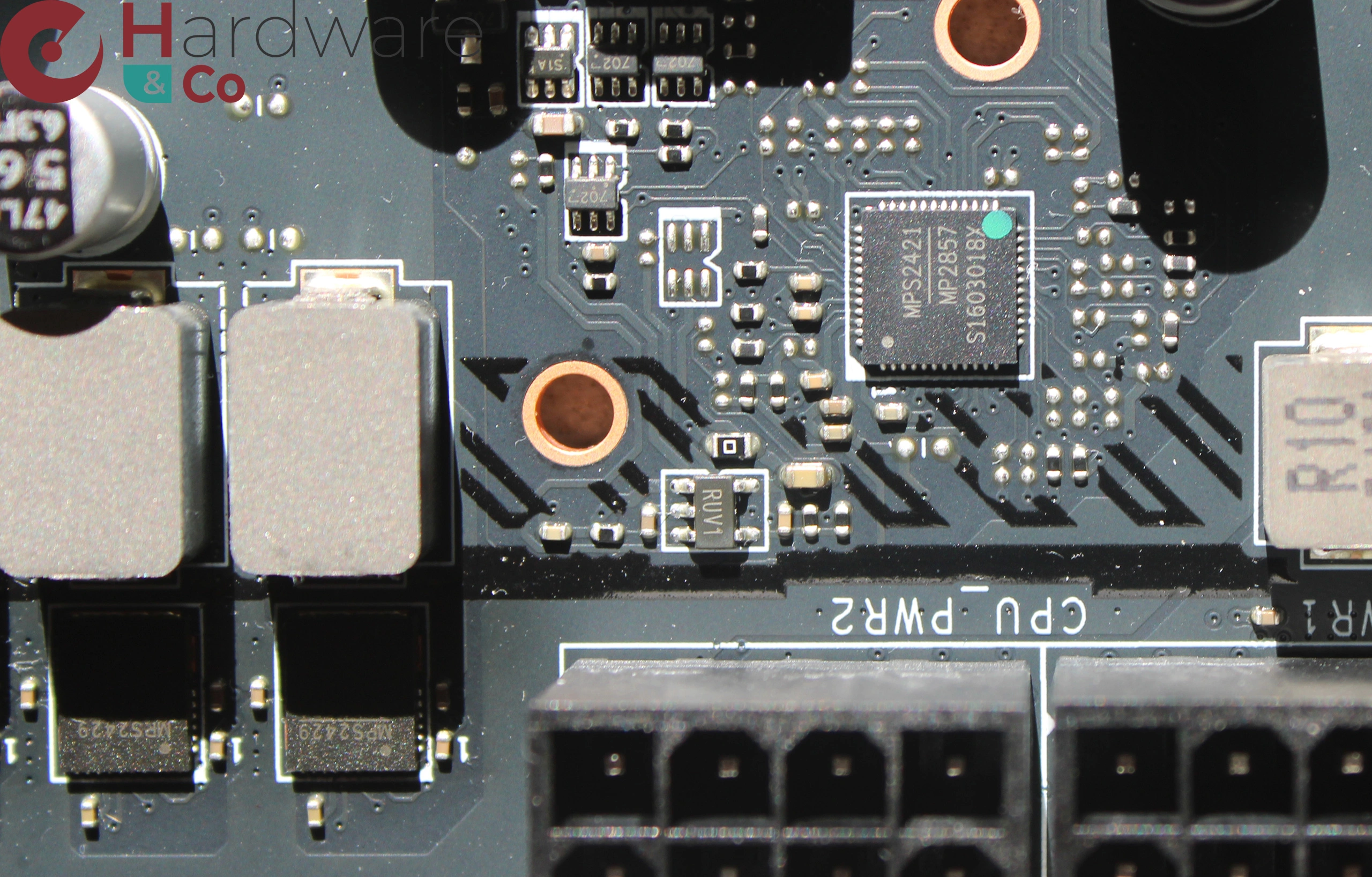

Et quid de l'étage d'alimentation ? MSI annonce 14 phases pour le CPU, 2 pour le SOC et une pour l'alimentation diverse de petits composants. Les 14 phases sont estampillées MPS2429, à 80 A pièce, d'origine Monolithic Power Systems. Les 3 autres phases sont d'origine Alpha & Omega. Deux contrôleurs sont nécessaires pour piloter tout ça, le premier est le MPS2421 toujours signé Monolithic Power Systems, le second qui pilote deux phases est le Richtek RT3672EE.

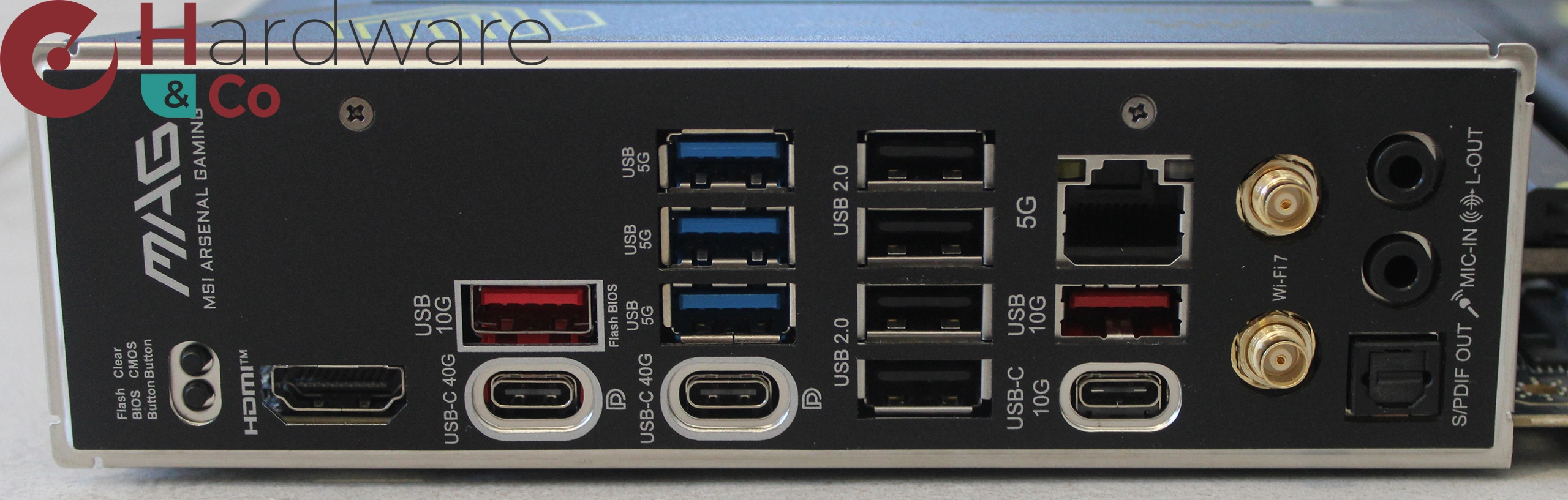

Le panneau arrière des connectiques est plutôt richement fourni. Pour autant, tout ce qui brille n'est pas d'or, on appréciera l'USB 4, le WiFi 7 et l'Ethernet 5 GbE ainsi que la sortie son SPDIF, on regrettera par contre la présence en trop grand nombre d'USB lents comme l'USB 2 et 3.2 Gen 1.
1 x USB 10Gbps Type-C
2 x USB 4 Type-C
2 x USB 10Gbps ports Type-A dont un servant pour le flash à l'aveugle
3 x USB 3.2 5Gbps ports
4 x USB 2.0
1 x Wi-Fi 7 + BT 5.4 module avec ses deux prises antenne
1 x Ethernet 5 GbE
2 x Audio jacks + 1 SPDIF via CODEC Realtek ALC4080
2 Boutons : un Flash à l'aveugle Flash BIOS Button, un CLEAR CMOS (reset du BIOS externe)
Une sortie HDMI 2.1 maxi 8k @ 60 Hz
