La carte par devant, par derrière, et même de côté !

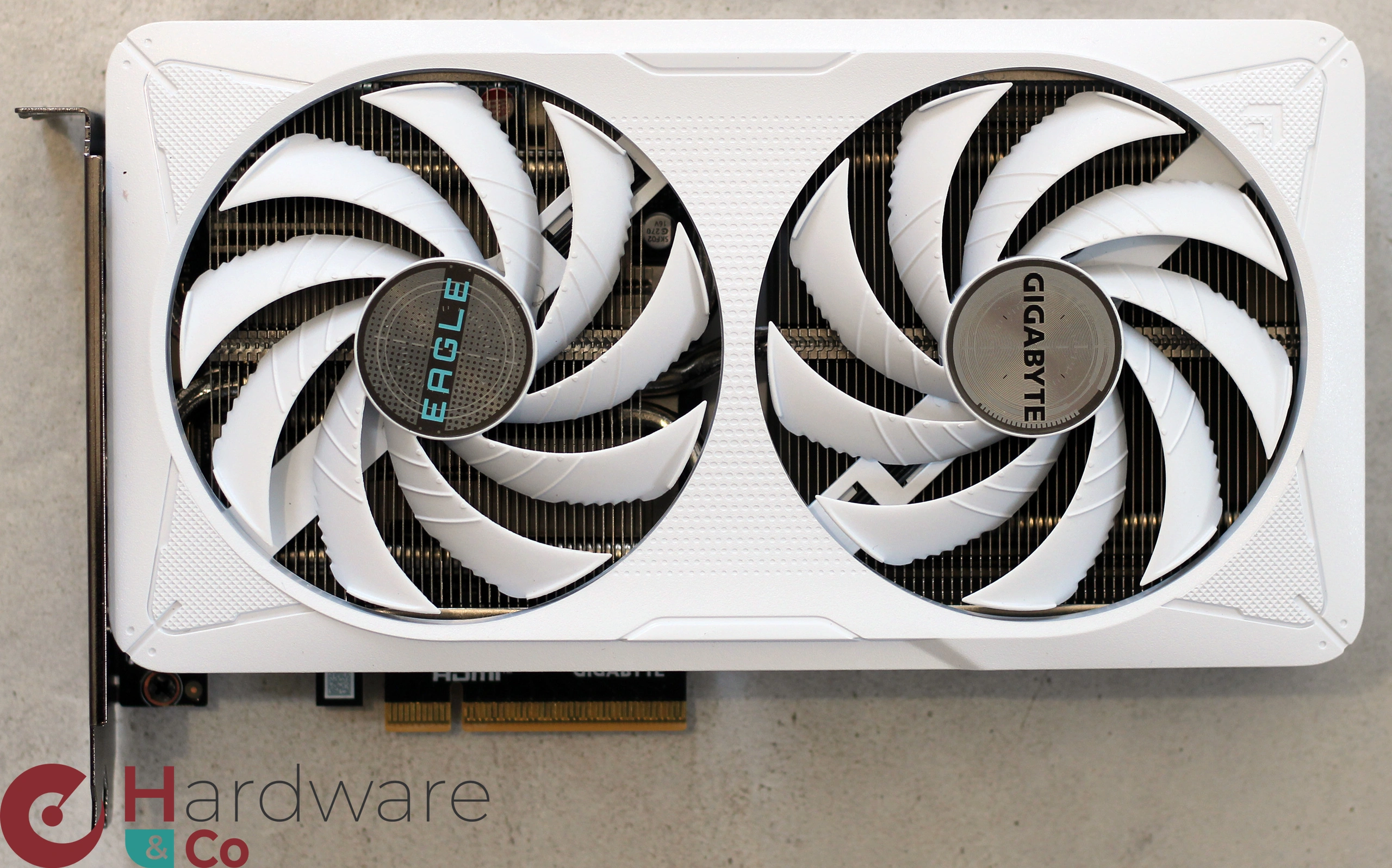

Petite carte, petite boite. C'est effectivement un emballage assez minimaliste qui protège la carte, toutefois le carton est plutôt épais, et joue bien son rôle protecteur, quand on connait la délicatesse de certains livreurs, ça rassure. On peut y voir facilement la référence de la carte, et le logo Eagle blanc, on sait où on va ! Notez qu'elle existe aussi en gris classique comme sur la bannière. Une fois en main, la carte se dévoile, l'impression première est plutôt bonne, avec une carte bien carénée, bien assemblée, même si en plastique partout. Elle mesure 20.8 cm, dépasse de 1.5 cm l'équerre arrière, et fait 2 slots. Elle rentre complètement dans la norme SFF de NVIDIA. Elle ne vous fera pas d'entorse, elle est légère en main, son poids correspond à l'année qui a vu les juifs et les samaritains guerroyer contre les chrétiens à Césarée, comme quoi ça merdait déjà à époque... C'est aussi l'année où le roi Wisigoth Agila a été assassiné par ses propres soldats à Mérida après sa rouste prise à Séville. L'ambiance était très détendue en cette année 555, soit le poids en grammes de la carte.
Le ventirad est classique mais bien pensé. La VRAM, le GPU et les composants de puissance sont refroidis par une plaque, qui est cuivrée/nickelée sur le GPU. L'ensemble est très antérieur car le PCB de la carte ne mesure que 10 cm, oui oui mon bon môssieur ! Notez que c'est un gel de grade serveur qui fait l'interface avec les surfaces métal, on espère qu'il ne coule pas ! 3 caloducs s'occupent de répartir la chaleur sur les deux blocs d'ailettes. La ventilation est confiée à 2 moulins nommés Hawk Fans, ayant un renforcement sur le bord des pales, tandis qu'un lubrifiant au graphène permet de réduire les frottements du rotor et diminuer les nuisances sonores. De plus, ce lubrifiant durerait 2.1 x plus longtemps. Pour conclure sur les moulins, les deux Hawk fans tournent dans le sens inverse l'un de l'autre, et sont constitués de 9 pales pièce. Le tout est protégé par une carlingue plastique blanche au style agréable.

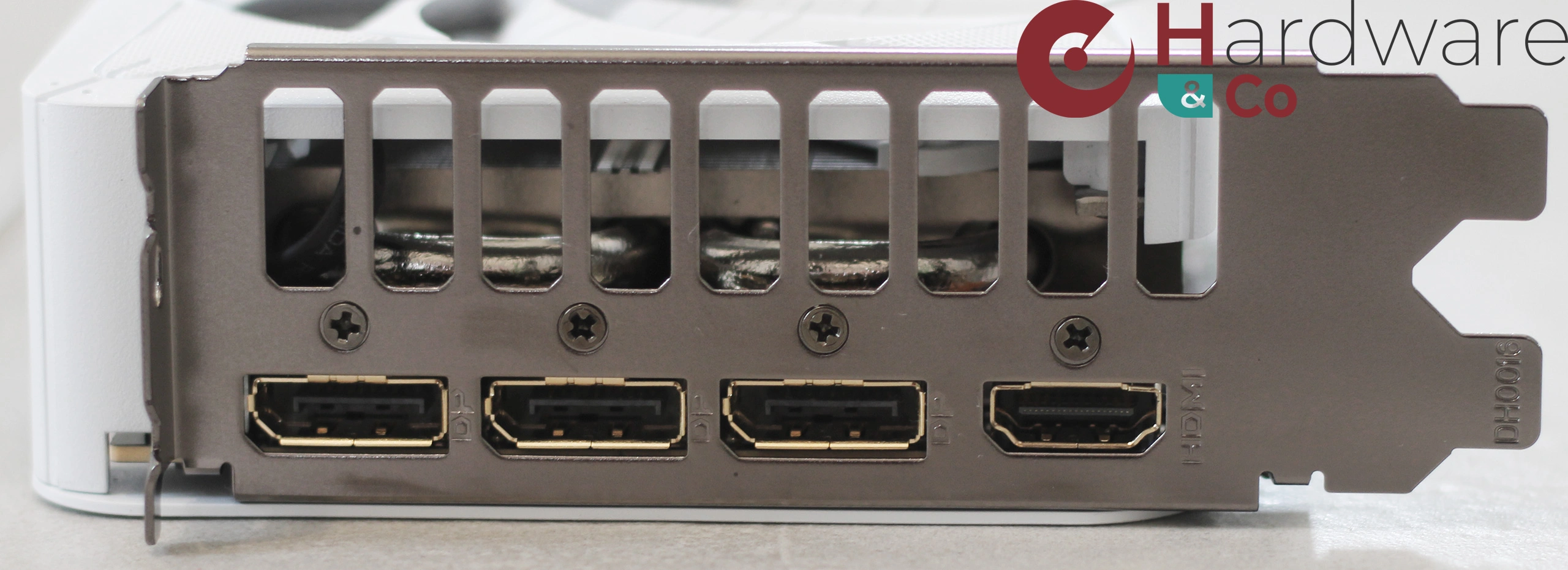

La carte fait 2 slots. Les sorties vidéo occupent un slot, le restant est percés de saillies verticales larges, afin d'aider un peu à l'évacuation de chaleur. On retrouve 3 DisplayPort 2.1b avec UHBR20 et un HDMI 2.1b.

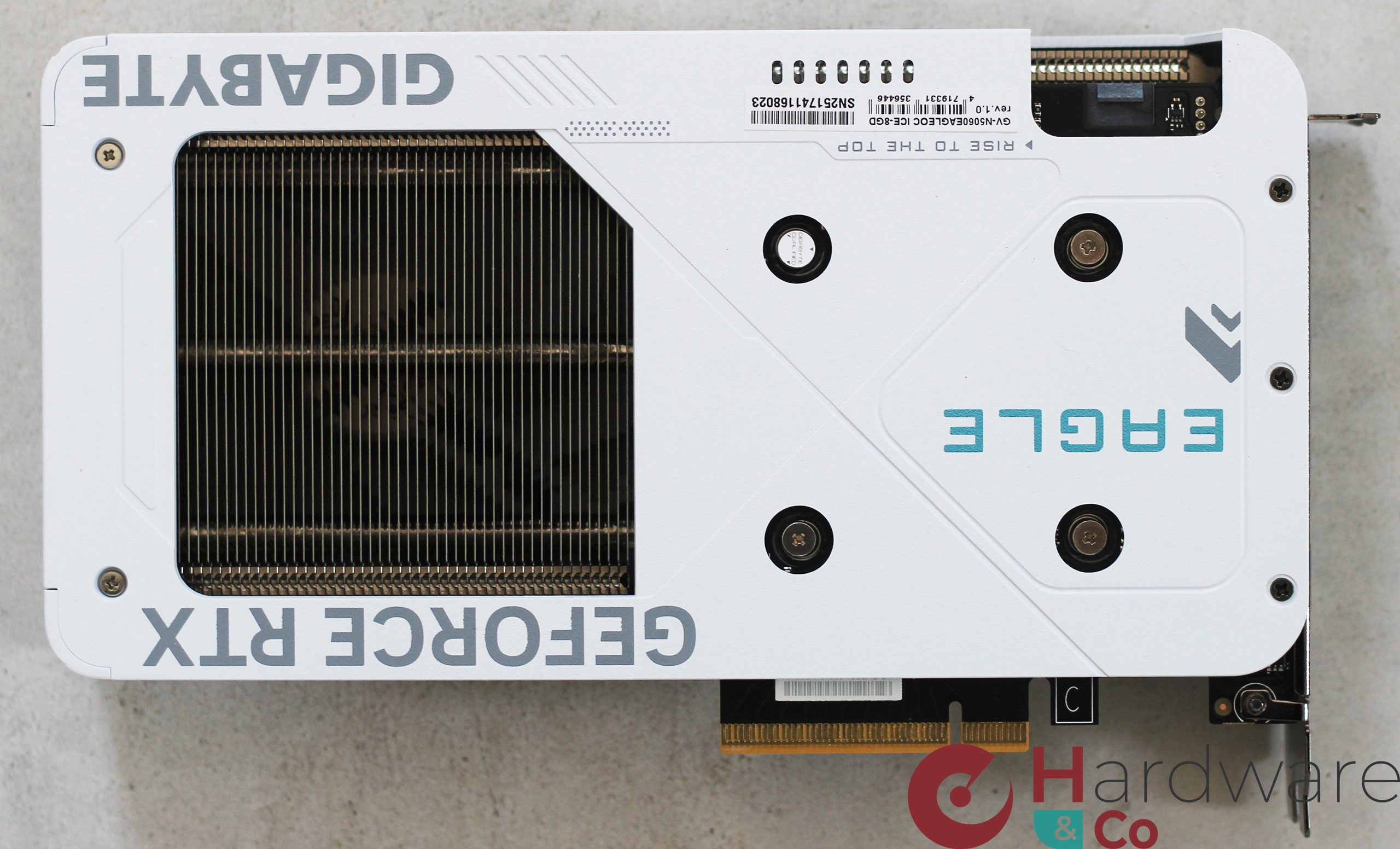

Au verso, une backplate masque tout le PCB, ce n'est pas difficile puisqu'il mesure 10 cm et se termine à l'aplomb du connecteur PCIe. Elle est comme le reste de la carte, plastique blanc. Elle protège les composants, mais elle n'aura pas de rôle d'aide à la dissipation, limite elle va empêcher la chaleur de diffuser par rayonnement comme avec une backplate métallique. Néanmoins, elle renforce la structure et solidifie l'ensemble, qui ne se tord pas !
Sur sa partie distale, elle est totalement ouverte pour permettre au flux d'air du second ventilateur de traverser les ailettes et améliorer les performances en refroidissement.

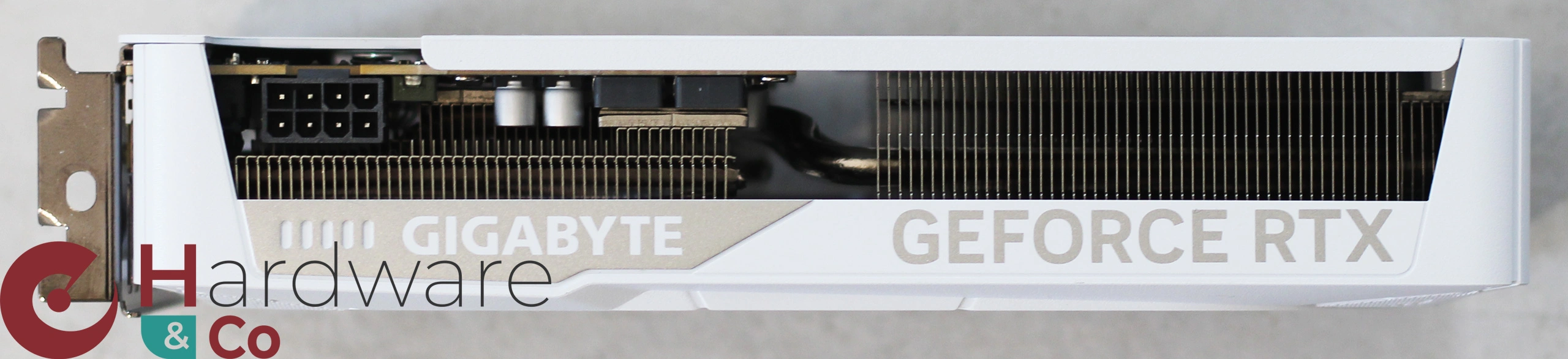

Voici deux clichés de la carte de profil, l'un étant en vue de dessus, l'autre en vue de dessous. On peut voir sur la première image l'assemblage très propre, et la position atypique du connecteur d'alimentation 8 pins.

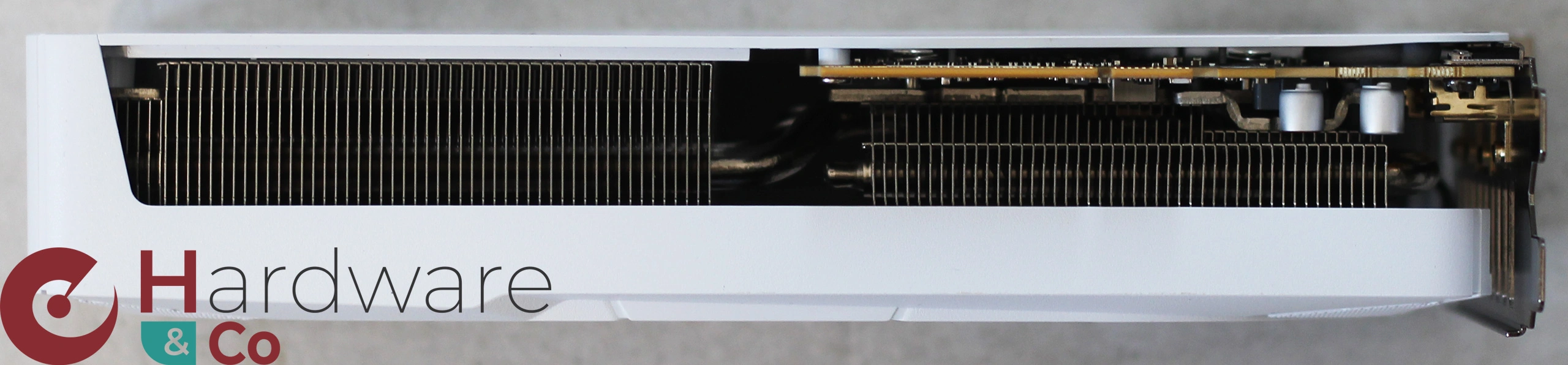

Sur la seconde image, vue de dessous, on distingue le PCB court de 10 cm, c'est impressionnant ! La finition est très propre sous cet angle également

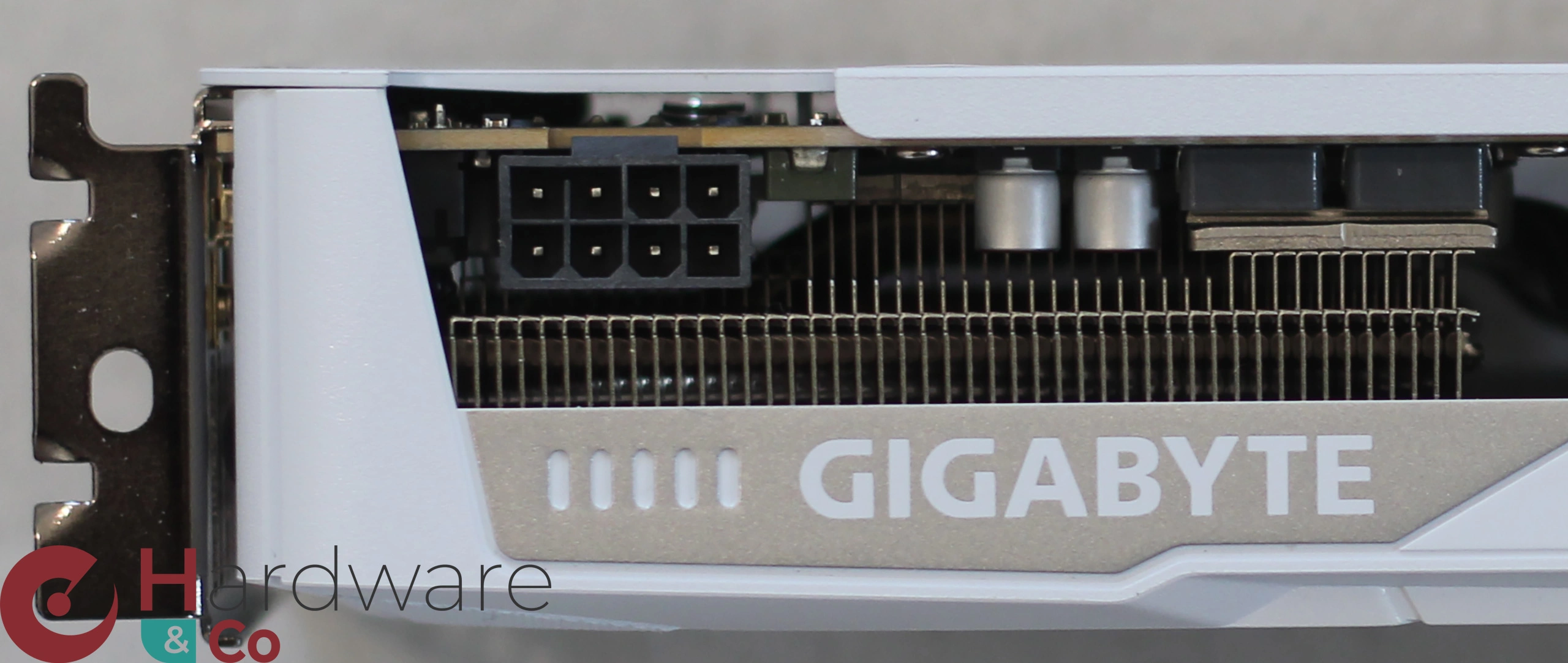

Eh bien voilà le connecteur d'alimentation 8 pins, situé sur l'avant du PCB. GIGABYTE ne l'a pas déporté, et l'a laissé bien ancré sur l'avant du PCB, cela rendra le cable management plus délicat, mais rien à signaler !

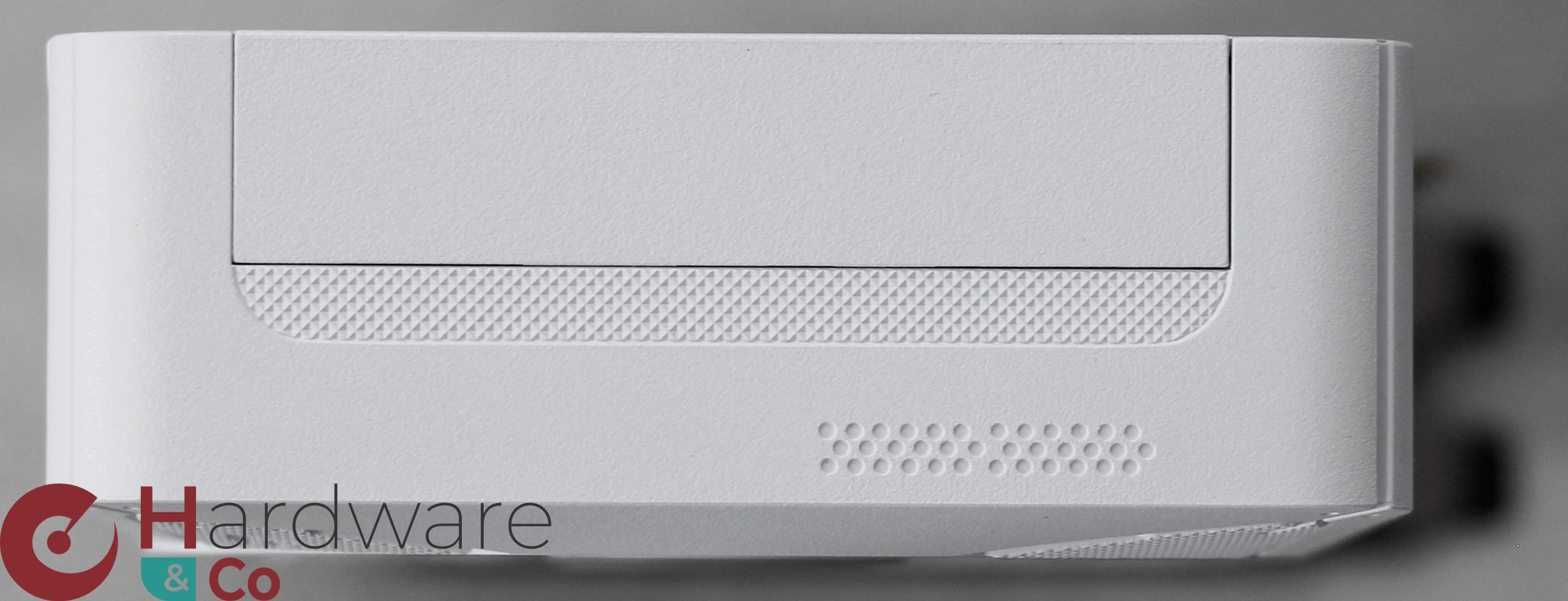

Voici une vue de l'arrière, montrant une carte entièrement carénée sur cette face. C'est, encore une fois, bien propre, les plastiques tombent bien, c'est de l'entrée de gamme plutôt soigné.
