La carte et son PCB
C'est une boite des plus classiques, peu lourde, qui accueille la carte mère et son bundle. On retrouve les codes couleur et la charte visuelle de la série PRIME, avec du gris et du blanc. On notera le slogos PCIe 5.0 et WiFi 6E, de même que la gestion des LED ARGB via AURA, la trousse à outil d'ASUS. Le bundle est simple, deux manuels, deux nappes SATA 6 Gbps, un patin plastique à coller sur le PCB en cas de SSD PCIe court, une entretoise et une vis pour ajouter un SSD PCIe, et pour terminer les antennes Q-Antenna pour le WiFi. Rien de dément, c'est de l'entrée de gamme, mais plutôt vers le haut.

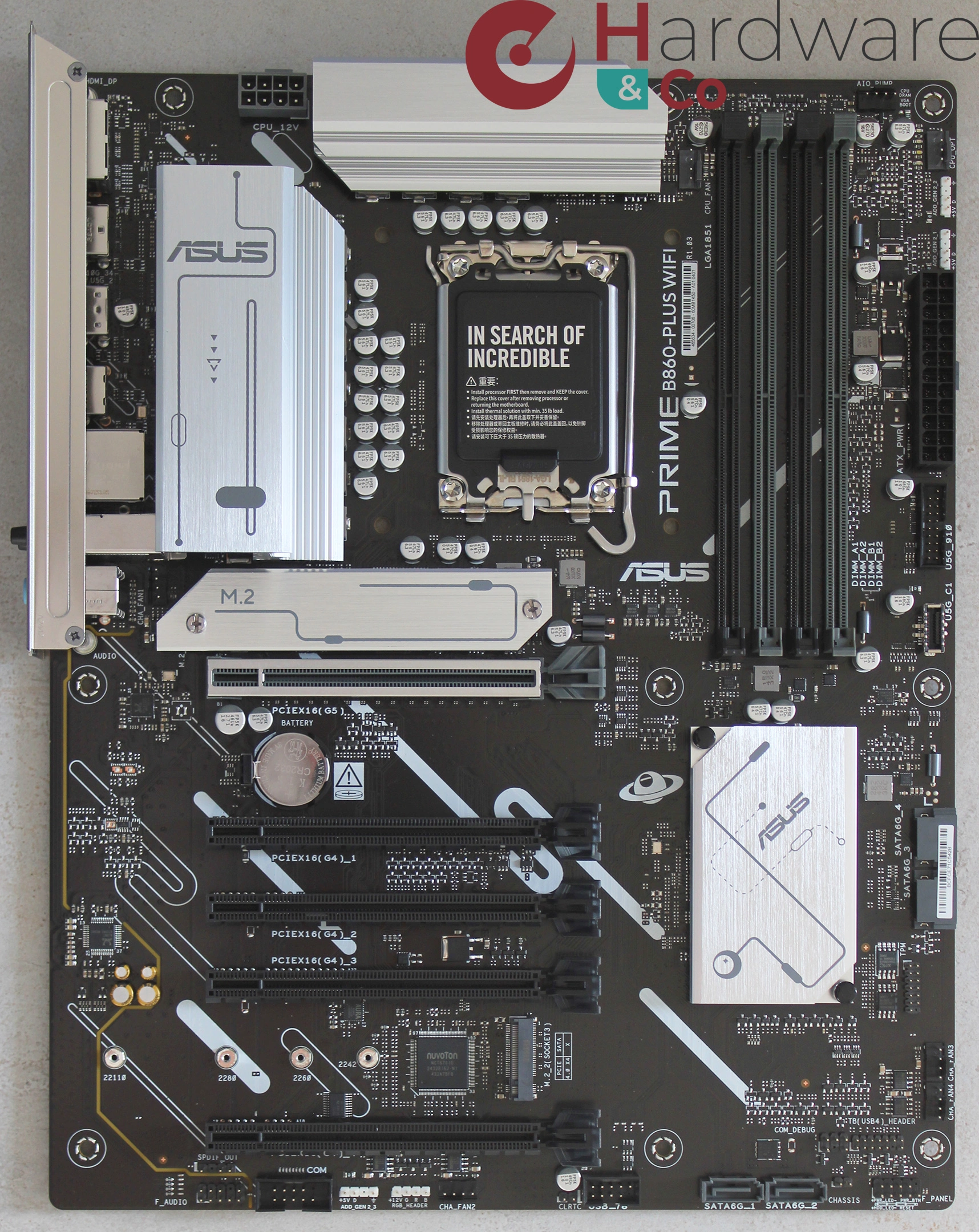

C'est une carte mère ATX, légère et visuellement peu dense qui se présente. Son PCB 6 couches est sa base. L'architecture du layout est classique. Le CPU est, comme toujours, entourré des deux radiateurs VRM + contrôleur, des slots de DDR5 et en bas du slot SSD NVMe PCIe et du slot graphique. Les slots de RAM ne sont pas renforcés, les radiateurs des VRM sont plutôt hauts, sont taillés d'un seul bloc d'aluminium dont le plus gros est floqué du logo PRIME. Ils sont assez plats et peu taillés, ce qui donne une surface d'échange avec l'air pas énorme, mais on imagine que ça fait le boulot par rapport aux VRM.
La partie stockage est faite de 2 slots M.2 et de 4 ports SATA 6 Gbps. Le slot principal PCIe est à la norme 5.0, et recouvert d'un radiateur plat plutôt étendu tout en étant peu épais, ce qui ne posera a priori aucun souci avec n'importe quel ventirad un peu épais. Le SSD qui peut y prendre place pourra donc être à la norme PCIe 5.0, ne devra pas dépasser le format 2280, et posséder finalement un radiateur de base car ASUS n'a pas mis de pad thermique sur le PCB, afin d'assurer un refroidissement double face. Pour conclure sur lui, il es raccordé au CPU via 4 lignes. Le slot M.2 en bas n'a pas de radiateur, il pompe 4 lignes PCIe 4.0 au B860, par contre il peut être au format 22110. Enfin, les 4 ports SATA 6 Gbps sont reliés au B860.
Si vous êtes observateurs, vous aurez noté que le premier port PCIe graphique, le principal donc, est très haut, il affleure l'équerre arrière des connectiques. D'ordinaire, il est décalé d'un cran vers le bas, ce qui signifie que votre ventirad CPU, s'il est imposant, aura une grande promiscuité avec la carte graphique. Ce slot renforcé par un berceau métallique est aussi à la norme 5.0, via 16 lignes pompées directement du CPU. Puis vient une rimbambelle de slots PCIe graphiques, 4 exactement, ce qui est un peu (beaucoup même) exagéré pour une carte de ce standing. Surtout que toutes les lignes sont absorbées du B860 qui n'a pas une quantité astronomique étirable à l'infini de lignes à sa disposition. Physiquement, ils sont comme des PCIe 16 lignes, mais : le premier prend 4 lignes PCIe 4.0, les 3 autres en grappillent 1 chacun. Malgré ces coupes, ASUS et Intel ont assuré l'essentiel : du PCIe 5.0 au SSD et à la carte graphique via 20 lignes contenues dans le processeur.
Enfin, pas de système de retrait rapide des cartes graphiques ou des SSD, c'est comme avant, à la vis et au tournevis. Pas d'écran DEBUG LED, pas de truc exotique, c'est réduit au minimum...comme avant !

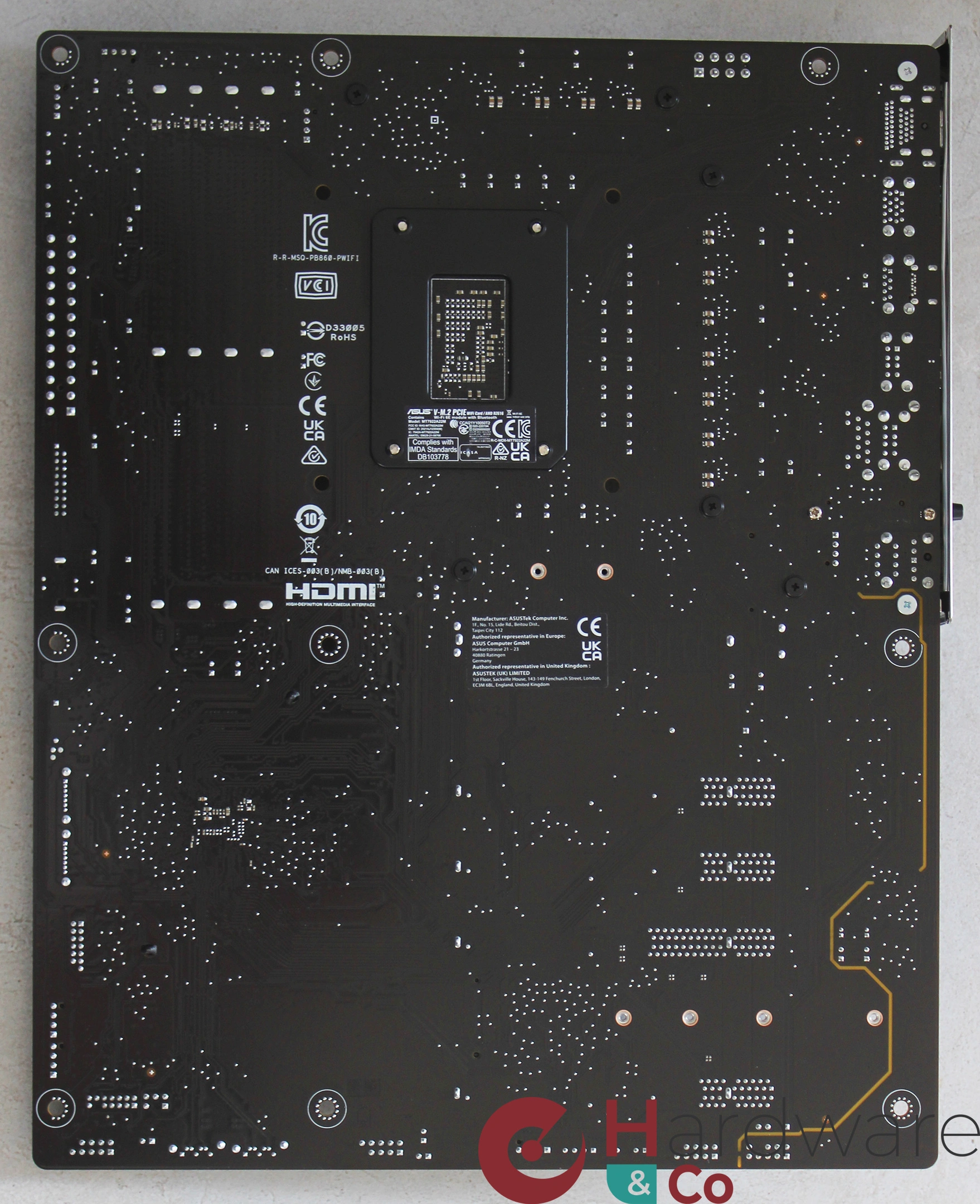

Le verso de la carte mère est assez vide : la contreplaque du système de fixation trône au milieu, et le berceau métallique qui renforcer le premier slot graphique a 6 points de soudure. C'est le minimum, mais c'est là.

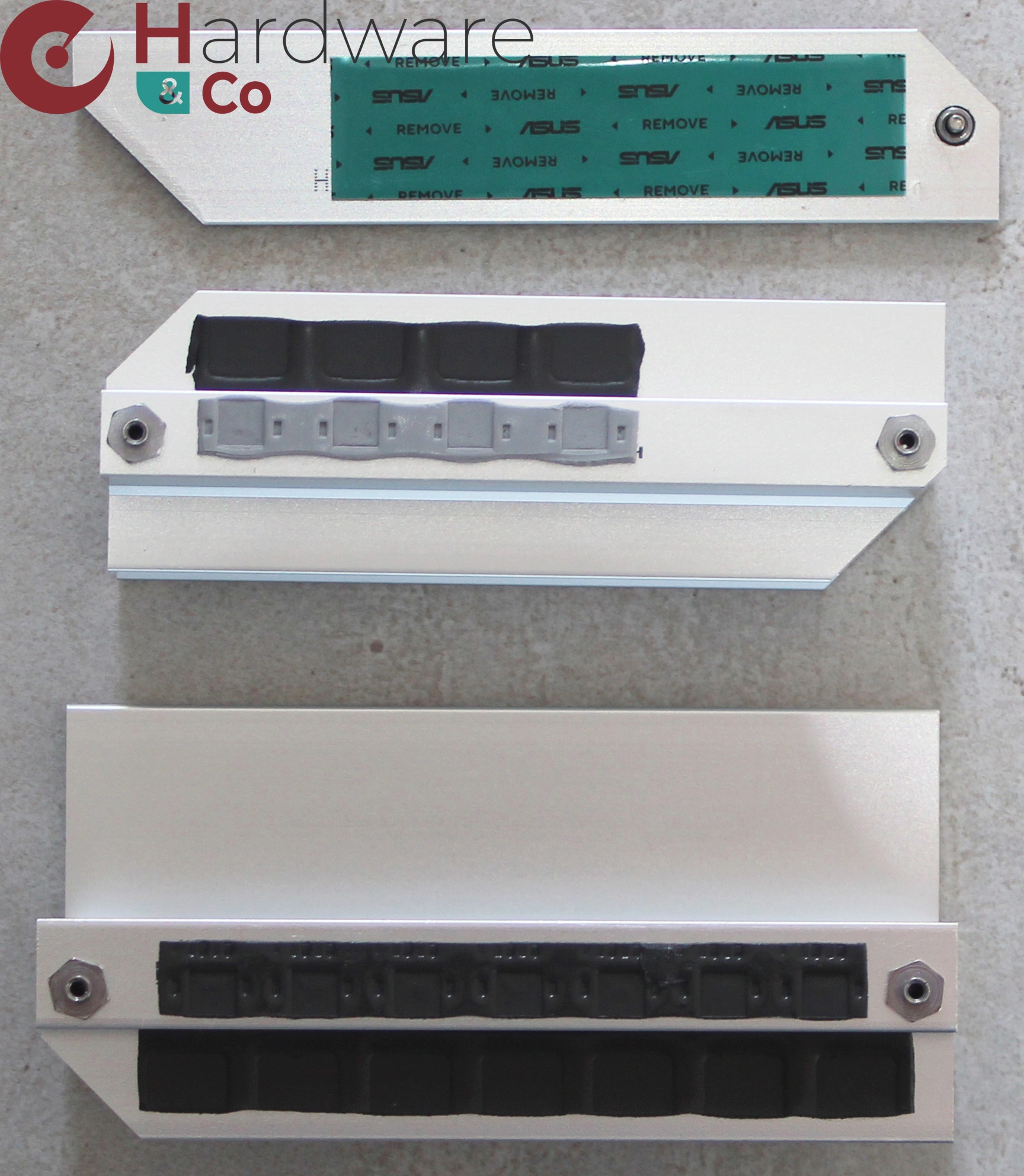

Voici une image qui montre en haut le radiateur du SSD PCIe 5.0 avec son pad thermique, et en bas les deux radiateurs en charge des VRM et de tout ce qui s'occupe de la gestion de la tension. Pour ces deux-là, on peut voir une bonne empreinte des pads thermiques sur les MOSFET, ça signifie que le serrage est bon et que l'échange de chaleur est du même niveau.

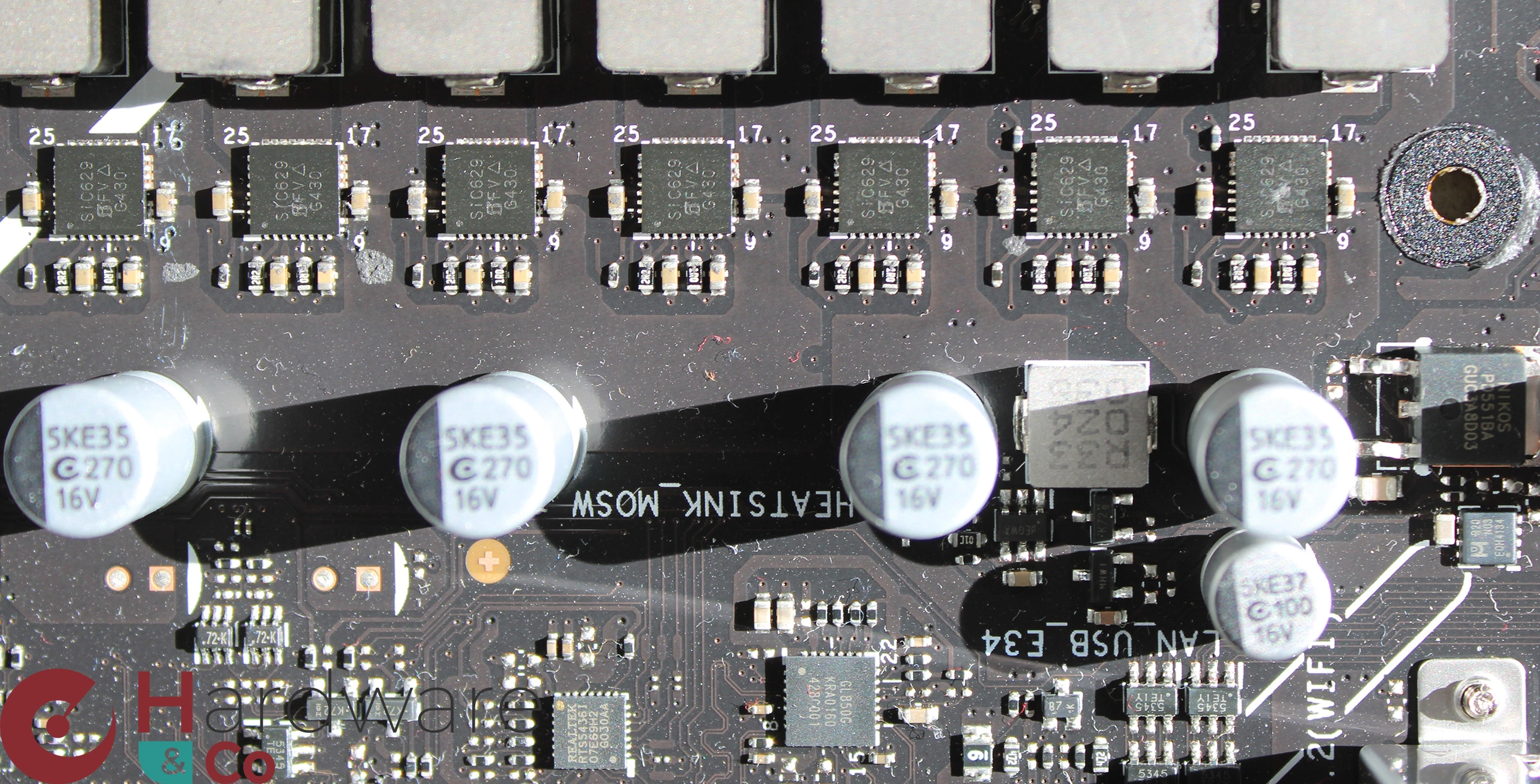

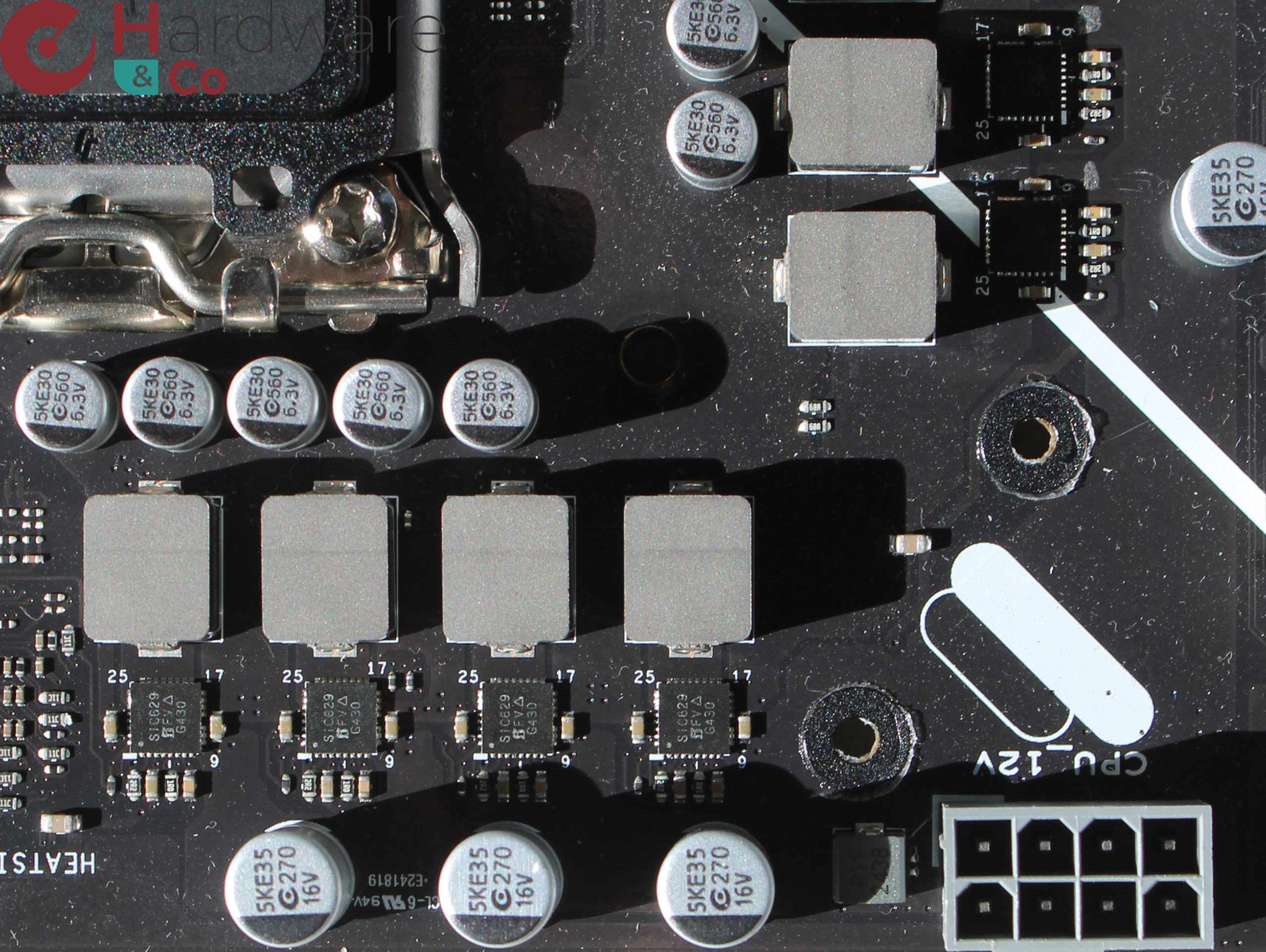

On passe sur l'étage d'alimentation. ASUS affiche 8+1+1+1 phases, toutes ayant la même référence et la donc la même puissance. Ainsi, les 8 phases pour la puissance VCORE, celle pour la puissance VCCGT, celle pour la puissance VCCSA et enfin celle pour la puissance VNNAON sont estampillées SiC629. Elles débitent 80 A pièce, ce qui est correct au final sans être exceptionnel.

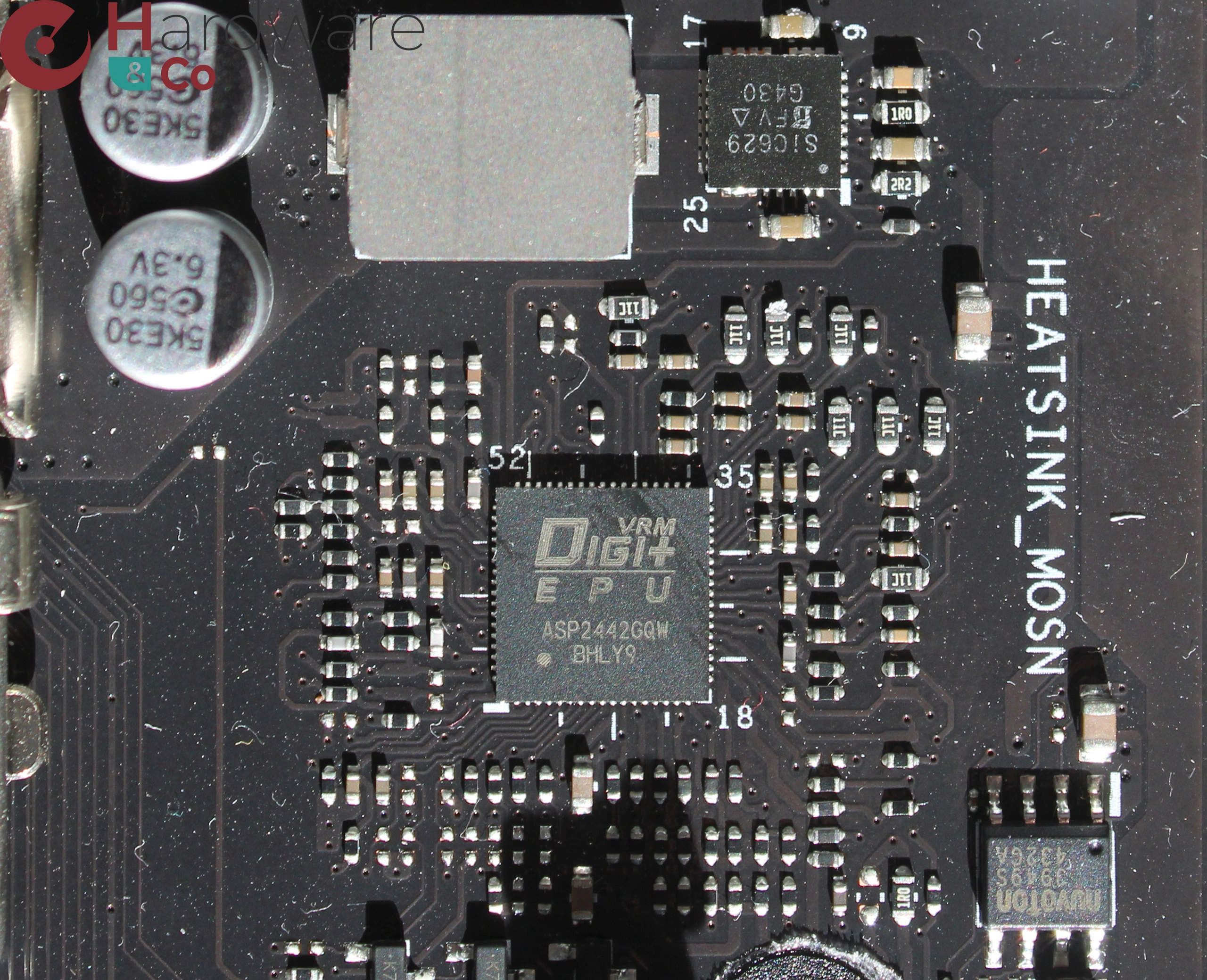

Le contrôleur est le DIGI+ EPU, estampillé ASP2442 (rebadgé par Richtek).

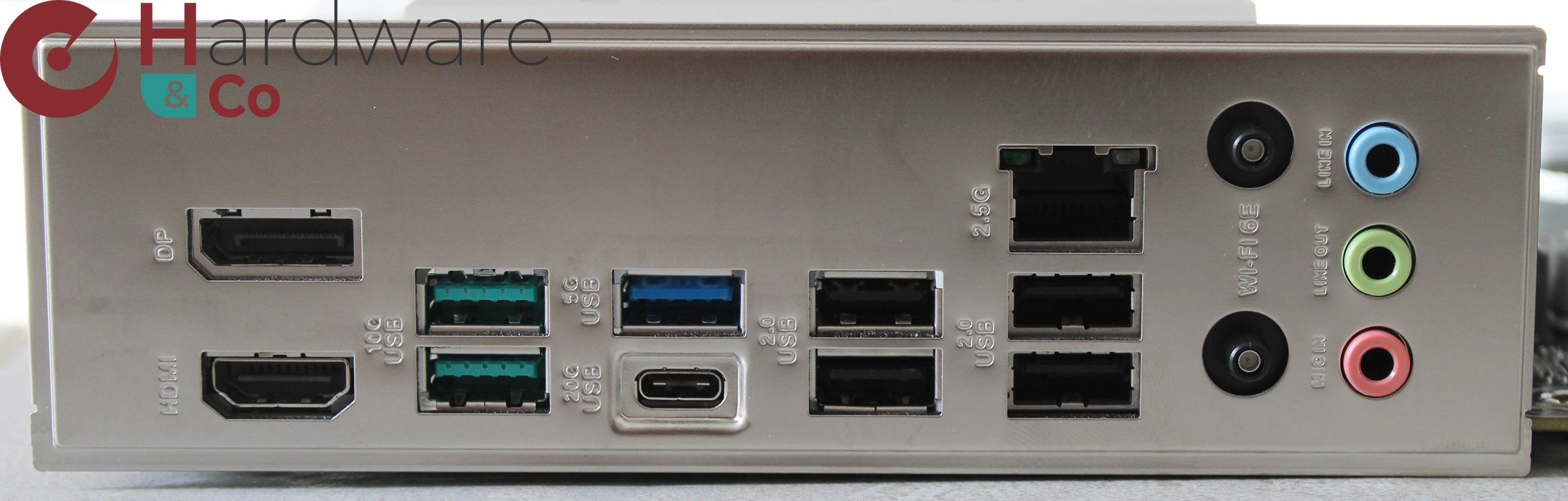

Le panneau arrière des connectiques est le suivant. Notez qu'il n'y a pas de bouton ou de fonction comme le Clear CMOS ou le flash à l'aveugle, il y a peu d'USB à pleine vitesse même si une imprimante ou un clavier simple ne nécessitent pas de l'USB 3.
1 x USB 20Gbps port (1 x USB Type-C®)
2 x USB 10Gbps ports (2 x Type-A), ce sont ceux en bleu/vert
1 x USB 5Gbps ports (1 x Type-A), ils sont bleus
4 x USB 2.0 ports (4 x Type-A), les vieux noirs
1 x DisplayPort
1 x HDM port
1 x Wi-Fi 6E module
1 x Realtek 2.5Gb Ethernet
3 x Audio jacks Realtek
